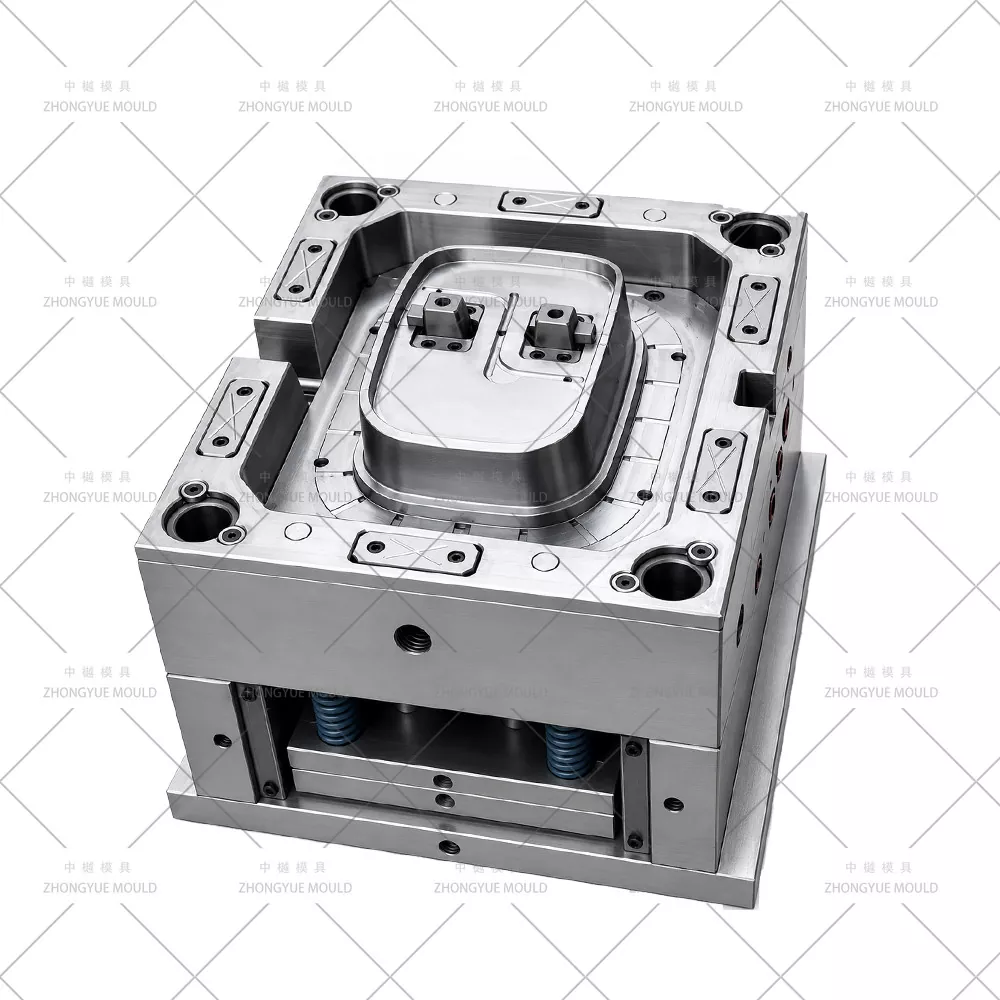

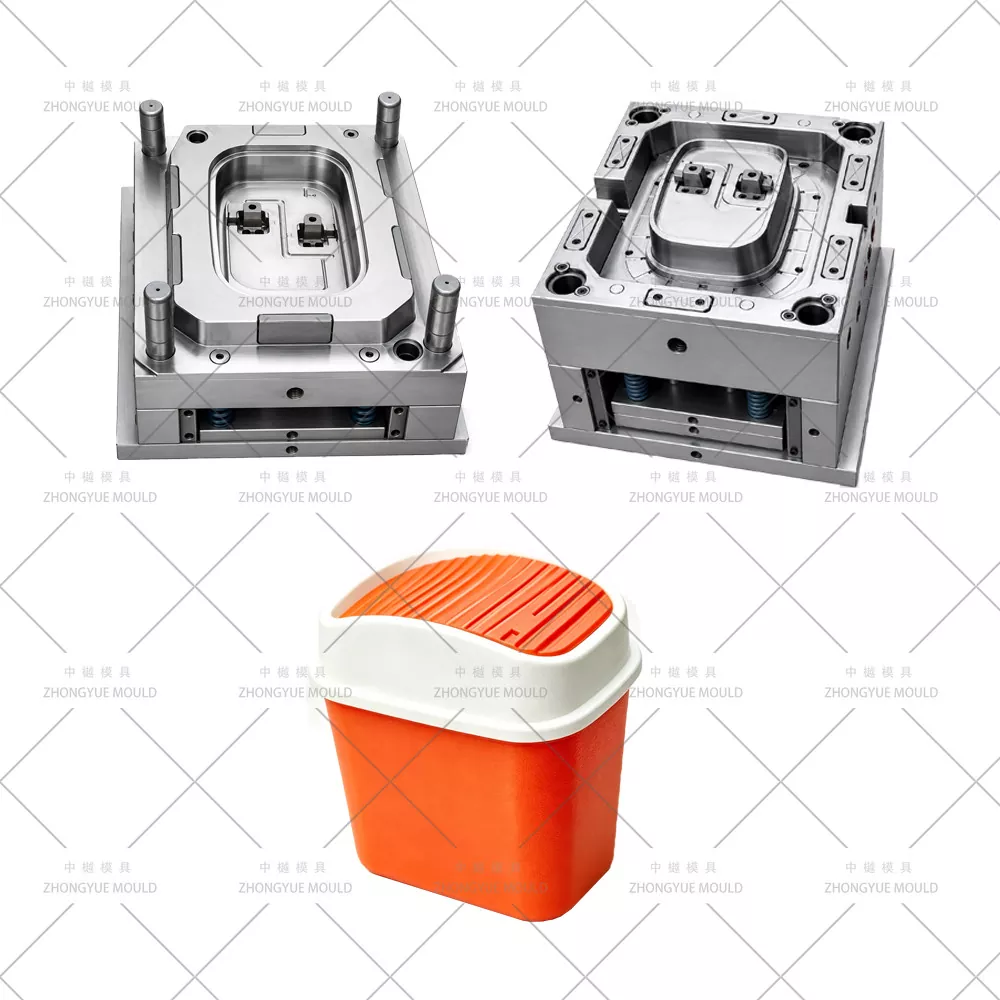

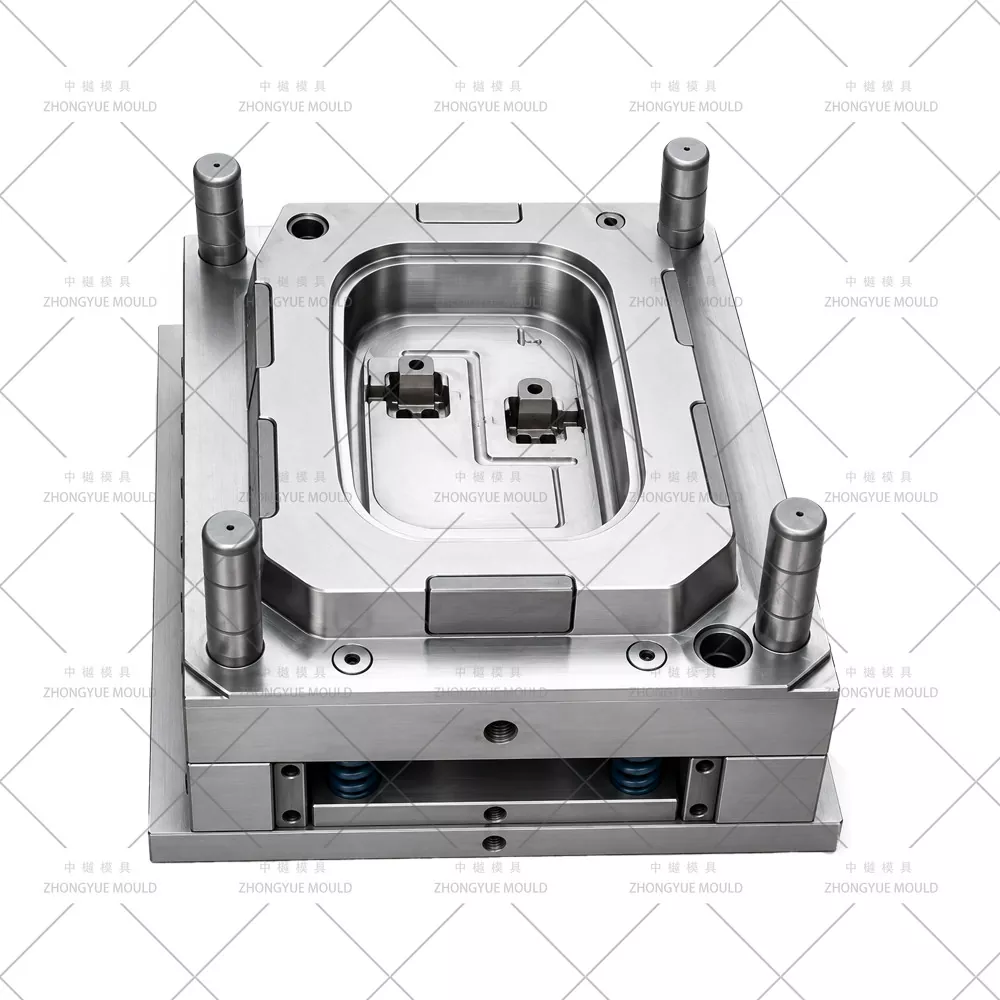

Plastikowa forma pojemnika na śmieci na biurko, środkowa rama

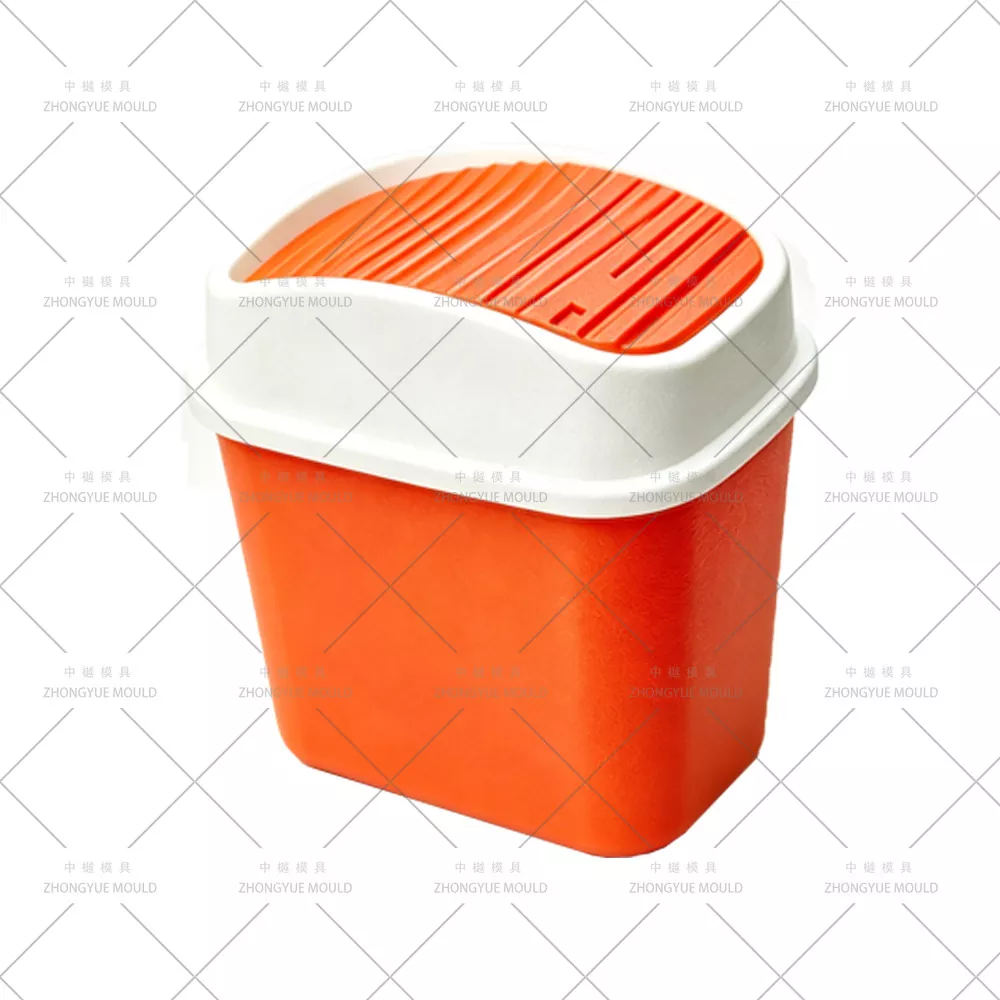

Forma środkowej ramy pojemnika na śmieci z tworzywa sztucznego - niestandardowy mini kosz na śmieci na biurko Producent form wtryskowych z pierścieniem pośrednim / pierścieniem dociskowym

ZHONGYUE MOLD to profesjonalny chiński producent form wtryskowych dostarczający plastikowe formy do środkowej ramy pojemnika na śmieci / pierścienie pośrednie do minikosza na śmieci (pierścienie dociskowe, kołnierze łączące ze szczelinami sprężynowymi i otworami obrotowymi) globalnym hurtownikom artykułów gospodarstwa domowego, supermarketom i markom własnym. Rama środkowa znajduje się pomiędzy korpusem pojemnika a pokrywą uchylną/wciskaną — zwykle jest formowana z PP (MFR 10–20 dla niewielkiej elastyczności) lub ABS (sztywna, dopasowana kolorystycznie) z gładką polerowaną wnęką (SPI B1/B2), zawierającą integralnie uformowany kanał sprężyny skrętowej/dociskowej, otwory na oś obrotową Φ3–5 mm (obrobione maszynowo sworznie rdzenia) i zatrzaski łączące się z krawędzią korpusu pojemnika. Nasze formy do ram środkowych to zazwyczaj pojedyncze gniazda (1×1) lub 1+1 L+R w przypadku projektów symetrycznych, z ukrytą bramą dla łodzi podwodnych na wewnętrznej tylnej powierzchni, precyzyjnie szlifowanymi sworzniami rdzenia (tolerancja h7) w celu zapewnienia koncentryczności otworów obrotowych oraz analizą DFM w celu zapewnienia odpowiedniego prześwitu (0,15–0,3 mm) zarówno z występami obrotowymi korpusu pojemnika, jak i pokrywy.

Od pierścieni środkowych typu wciskanego i otwieranego z gniazdem sprężyny, kołnierzy łączących z uchylną pokrywą z otworem obrotowym, po dekoracyjne pierścienie oddzielające (bez mechanizmu) – zapewniamy pełny przegląd DFM przed cięciem stali.

Dane techniczne plastikowej formy do pojemnika na śmieci:

Spraw, aby Twój kolejny projekt plastikowej formy na śmieci stał się jaśniejszy!

Najważniejsze cechy inżynierii form dla form do ram środkowych

Precyzyjne kołki rdzeniowe z otworami obrotowymi (Φ3–5 mm)— Uziemić kołki rdzenia H13 lub SKD61 do tolerancji h7; przytwierdzone lub dopasowane do rdzenia; sprawdzono pod kątem koncentryczności w stosunku do linii środkowej punktu odniesienia (±0,05 mm) — ma to kluczowe znaczenie dla płynnego ruchu wahadłowego/sprężyny pokrywy.

Geometria kanału sprężyny / drążka skrętnego— Jednakowa grubość ścianki (2,0–2,5 mm) w rowku sprężyny; lokalny bełkot chłodzący w pobliżu grubych końców kanałów, aby uniknąć opadania; zanurzenie kanału ≥2° sprawdzone w DFM.

Podcięcie klipsa zatrzaskowego— Miniaturowy podnośnik kątowy lub prosta prowadnica — Mały podcięty klips łączący się z krawędzią korpusu pojemnika; obsługiwane za pomocą 1–2 mini podnośników kątowych lub płytkiej prowadnicy; symulacja interferencji w złożeniu 3D.

Wysokopolerowany/satynowy ubytek— Brak tekstury rattanu — standard SPI B1 (satynowy); SPI A2 opcjonalnie dla wersji premium PS o przejrzystym wyglądzie; BRAK trawienia VDI/rattanu, chyba że określono jako dekoracyjny pierścień zewnętrzny.

Ukryta brama dla łodzi podwodnych na wewnętrznym kołnierzu / tylnej powierzchni— Pozostałość po bramie niewidoczna z widocznej powierzchni zewnętrznej; Zimnokanał Y-odgałęzienie jeśli 1+1 L+R; rzadka końcówka typu hot-tip (mała część, zazwyczaj nieuzasadniona kosztowo).

Kompaktowe chłodzenie— Przegroda centralna + wkładka BeCu — Przegroda przelotowa Ø6–8 mm; Wkładka BeCu (miedź berylowa) na promieniu podstawy kanału sprężyny; pojedynczy izolowany obieg wody wystarczający na cykl 8–14 s.

Luz montażowy DFM (korpus ↔ rama ↔ pokrywa)— Sprawdzamy zalecany prześwit 0,15–0,3 mm na stos na rysunkach korpusu i pokrywy pojemnika, aby zapobiec ciasnemu osadzeniu lub chybotaniu.

Nasz proces produkcji i walidacji form

Rozpoczęcie projektu i przegląd DFM— Przeanalizuj grubość ścianki kanału sprężyny, średnicę otworu obrotowego i występ sworznia, ciąg podcięcia klipsa, lokalizację bramy i układ wyrzutnika; sprawdź luz montażowy (0,15–0,3 mm) na podstawie rysunków korpusu i pokrywy pojemnika.

Zatwierdzenie projektu formy (3D)— Pełny montaż z układem przegród chłodzących, precyzyjnym określeniem sworznia rdzenia (h7), minipodnośnikiem/suwakiem dla zacisku, jeśli występuje, strategią wentylacji (odpowietrznik z linią podziału 0,01–0,015 mm).

Precyzyjna obróbka— Wysokoobrotowa wnęka zgrubna/wykańczająca CNC, wiercenie głębokich otworów pod przegrodę chłodzącą, szlifowane sworznie rdzenia H13 (sprawdzone współśrodkowość), polerowanie wnęki/rdzenia SPI B1/B2.

Amontaż i wersja próbna T1— Uruchomienie na własnej wtryskarce; sprawdzić średnicę otworu obrotowego za pomocą miernika kołkowego, dopasowanie kanału sprężyny za pomocą fikcyjnej sprężyny/drutu, próbę montażu na próbkach korpusu i pokrywy; dostarcz film próbny + przykładowe części.

Korekta i ostateczne zatwierdzenie— Dostosuj, jeśli to konieczne; wysyłamy w walizce odpornej na fumigację, z instrukcją obsługi formy i listą części zamiennych (kołki rdzenia, sworznie wypychacza, tuleja wlewowa).

Wsparcie posprzedażowe— Roczna gwarancja na formę, bezpłatne zapasowe sworznie rdzenia/sworznie wypychacza w przypadku uszkodzeń nie spowodowanych przez człowieka, zdalne doradztwo techniczne.

Dlaczego warto wybrać ZHONGYUE MOLD do swojej formy domowej?

Bogate doświadczenie w zakresie form do artykułów gospodarstwa domowego— Kosze biurowe (korpus + pokrywa + rama środkowa), kosze rattanowe, krzesła, skrzynki zbudowane we własnym zakresie

Wewnętrzny przegląd DFM z kontrolą złożenia— Przed cięciem stali sprawdź tolerancję otworu obrotowego i luz pomiędzy korpusem↔ramą↔pokrywą

Precyzyjna wiedza na temat sworznia rdzeniowego i rowków sprężynowych— Szlifowane szpilki H13, jednolita ścianka w kanałach funkcjonalnych, konstrukcja mini-liftera do podcięć klipsów

Ścisła kontrola jakości i przejrzysty postęp— Cotygodniowe zdjęcia obróbki, zatwierdzenie próbki T1 (test dopasowania montażu) przed wysyłką

Doświadczenie eksportowe— Formy wysyłane do Europy, Ameryki Północnej, Ameryki Południowej, Azji Południowo-Wschodniej i Bliskiego Wschodu

1-letnia gwarancja na formę + zapasowe kołki rdzenia / kołki wypychacza

Często zadawane pytania — Rama środkowa / Forma pierścienia pośredniego

P: Czym dokładnie jest „rama środkowa” w porównaniu z pokrywą lub korpusem?

Odp.: Rama środkowa (pierścień pośredni/pierścień dociskowy) znajduje się pomiędzy korpusem pojemnika a pokrywą. Znajdują się w nim kanał sprężynowo-skrętny, otwory na oś obrotową w pokrywie oraz zatrzaski mocujące do krawędzi korpusu pojemnika. Pokrywa obraca się lub naciska na ramę — sama rama NIE zastępuje pokrywy.

P: Czy potrzebujesz rysunków korpusu i pokrywy pojemnika, aby podać formę ramy środkowej?

Odp.: Zdecydowanie zalecane — musimy sprawdzić luz montażowy (głębokość zaczepienia występu obrotowego, zatrzaskowe dopasowanie klipsa do Ø obręczy korpusu, kąt obrotu pokrywy a otwór ramy) i zweryfikować położenie otworu obrotowego. Jeśli dysponujesz jedynie rysunkiem ramy, możemy go zacytować, ale nie można wstępnie zweryfikować dopasowania montażowego.

P: Pojedyncza wnęka czy 1+1 L+R?

Odp.: Większość środkowych ramek ma pojedyncze wnęki 1×1. Jeśli rama jest idealnie symetryczna L/R (identyczna część używana po obu stronach jednostki z dwoma pojemnikami – rzadkość w przypadku jednostki z pojedynczym pojemnikiem), możemy wykonać 1+1. Zwykłe pierścienie dekoracyjne, czasem 2-wnękowe. Doradzimy w zależności od geometrii części.

P: Jakie wykończenie powierzchni – jakakolwiek tekstura rattanu?

Odp.: Nie — ramki środkowe są w standardzie SPI B1 (satynowy), opcjonalnie SPI A2 dla przezroczystego pierścienia dekoracyjnego PS. Tekstura rattanu/VDI NIE jest stosowana, chyba że wyraźnie zażądasz dekoracyjnej wersji pierścienia zewnętrznego.

P: Czego potrzebujesz do wyceny?

A: Rysunek 2D (PDF/DWG) + model 3D (STP/IGS/X_T) ramy środkowej ORAZ najlepiej korpusu pojemnika i pokrywy 3D (lub przynajmniej ich wymiary współpracujące: górna średnica zewnętrzna korpusu, lokalizacja występu obrotowego pokrywy). Określ materiał (gatunek PP MFR / ABS).

Poproś o wycenę formy środkowej ramy plastikowego pojemnika na śmieci na biurko

Wyślij rysunek 2D środkowej ramy + model 3D (i najlepiej wycinki lub pliki dotyczące korpusu/pokrywy pojemnika) oraz wymagania projektu. ZHONGYUE MOLD zapewni bezpłatną recenzję DFM z kontrolą zestawu montażowego + formalną wycenę w ciągu 24–48 godzin roboczych.

Skontaktuj się z nami teraz, aby rozpocząć projekt formy wtryskowej Mini Desktop na śmieci z pierścieniem pośrednim / ramą dociskową!
