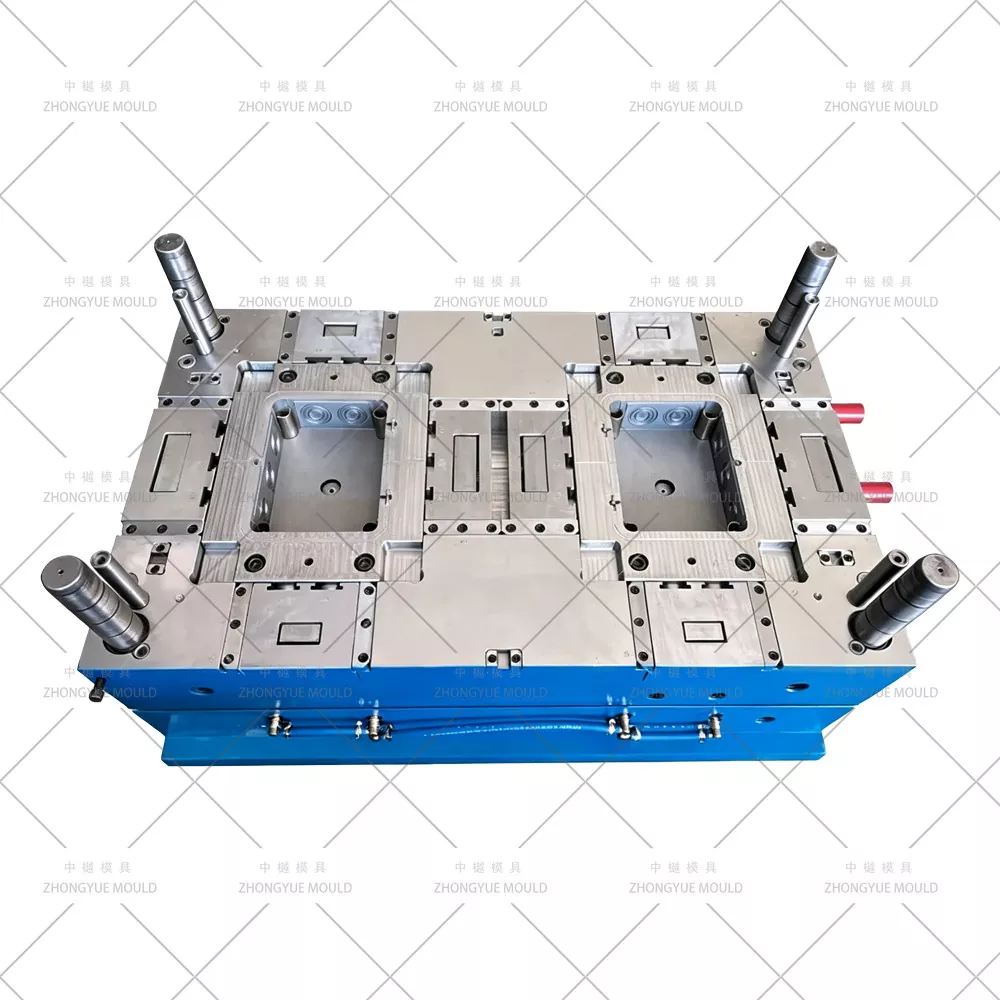

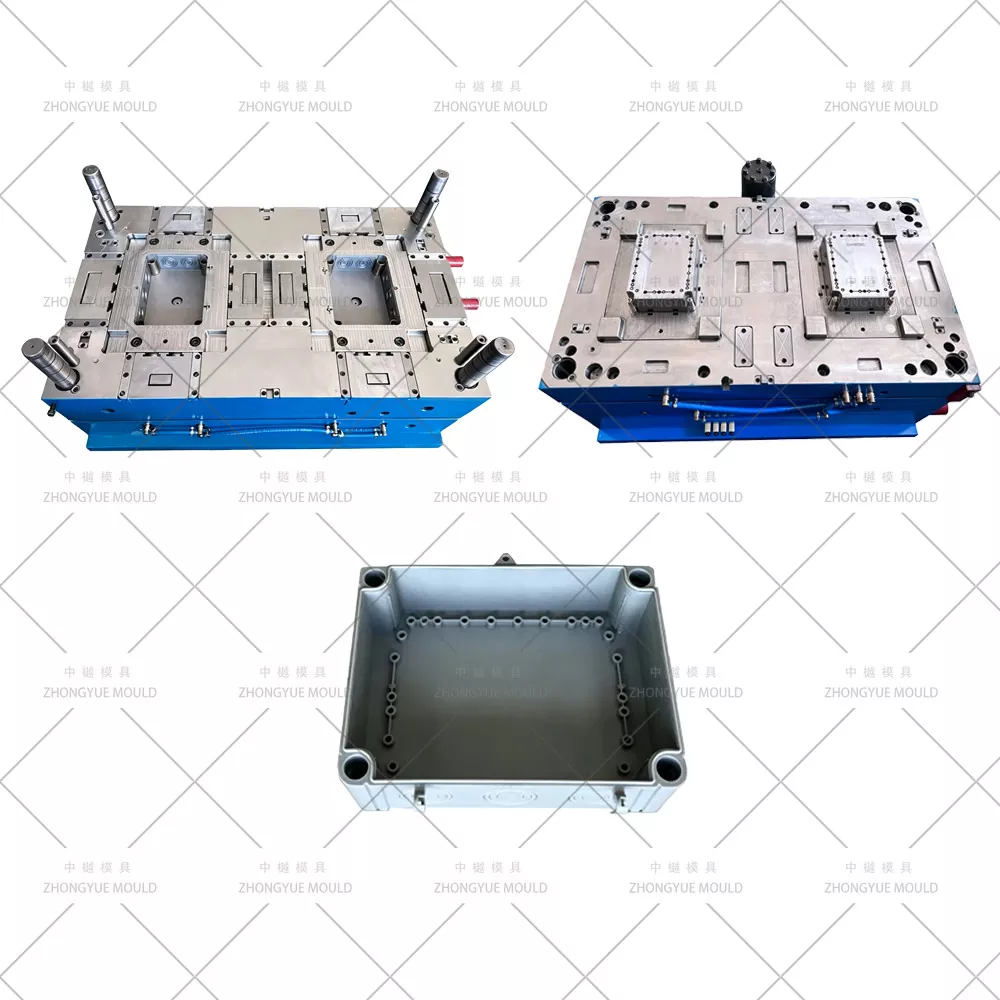

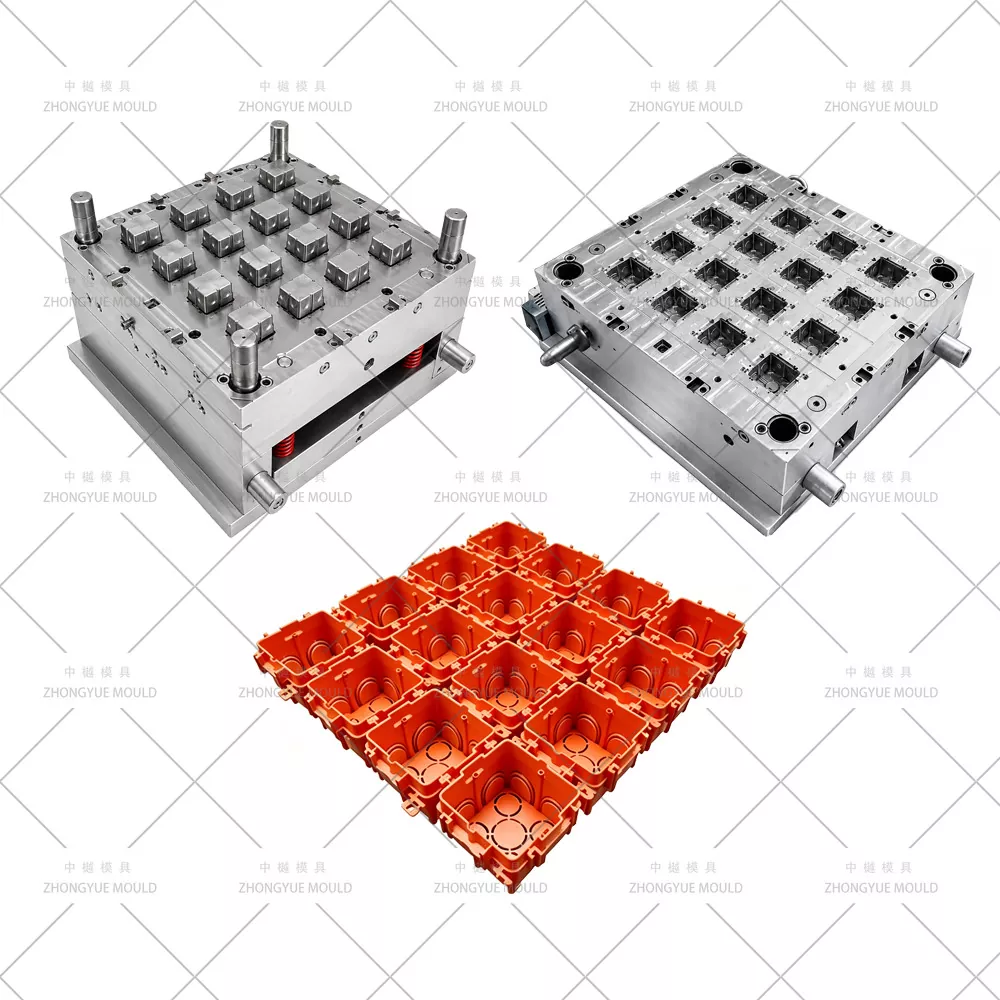

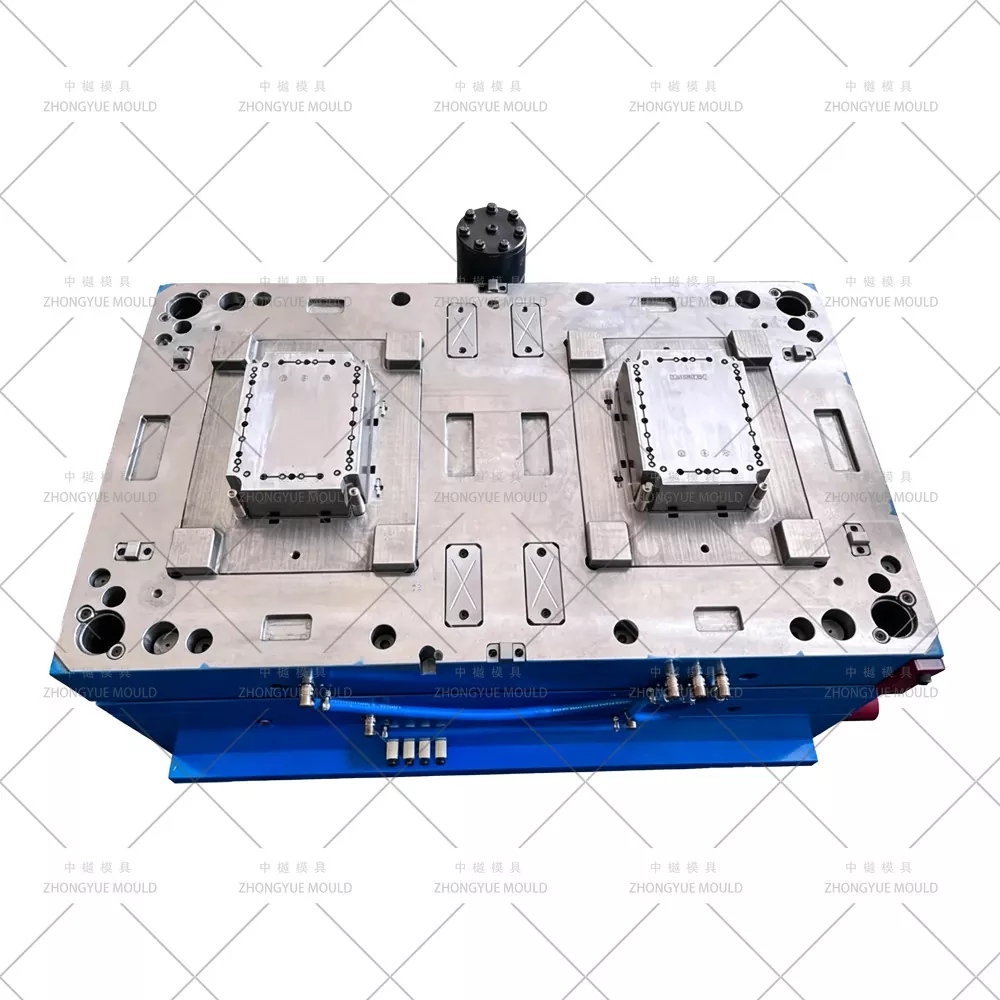

Forma plastikowej skrzynki przyłączeniowej

Niestandardowa plastikowa skrzynka przyłączeniowa - producent wodoodpornych elektrycznych skrzynek przyłączeniowych

ZHONGYUE MOLD specjalizuje się w projektowaniu i produkcji niestandardowych form plastikowych skrzynek przyłączeniowych / form wtryskowych elektrycznych skrzynek przyłączeniowych dla światowych producentów komponentów elektrycznych. Niezależnie od tego, czy potrzebujesz kompaktowej prostokątnej skrzynki przyłączeniowej, okrągłej skrzynki przyłączeniowej czy formy obudowy wodoodpornej IP65/IP67, nasz zespół inżynierów dostarcza zoptymalizowane konstrukcje form dostosowane do rysunku części i wielkości produkcji.

Pomagamy klientom wybrać odpowiedni gatunek stali, system kanałów (zimnokanał lub markowy gorący kanał), układ wnęki i rozwiązanie do wyjmowania z formy (cylinder hydrauliczny, podnośnik kątowy lub rdzeń składany), aby zapewnić części pozbawione wypływu, jednolitą grubość ścianki i stabilne czasy cykli podczas formowania z ABS, PC, PC+ABS, PP lub środka zmniejszającego palność PA66+GF.

Dane techniczne:

Rozjaśnij swój kolejny projekt formy plastikowej skrzynki przyłączeniowej!

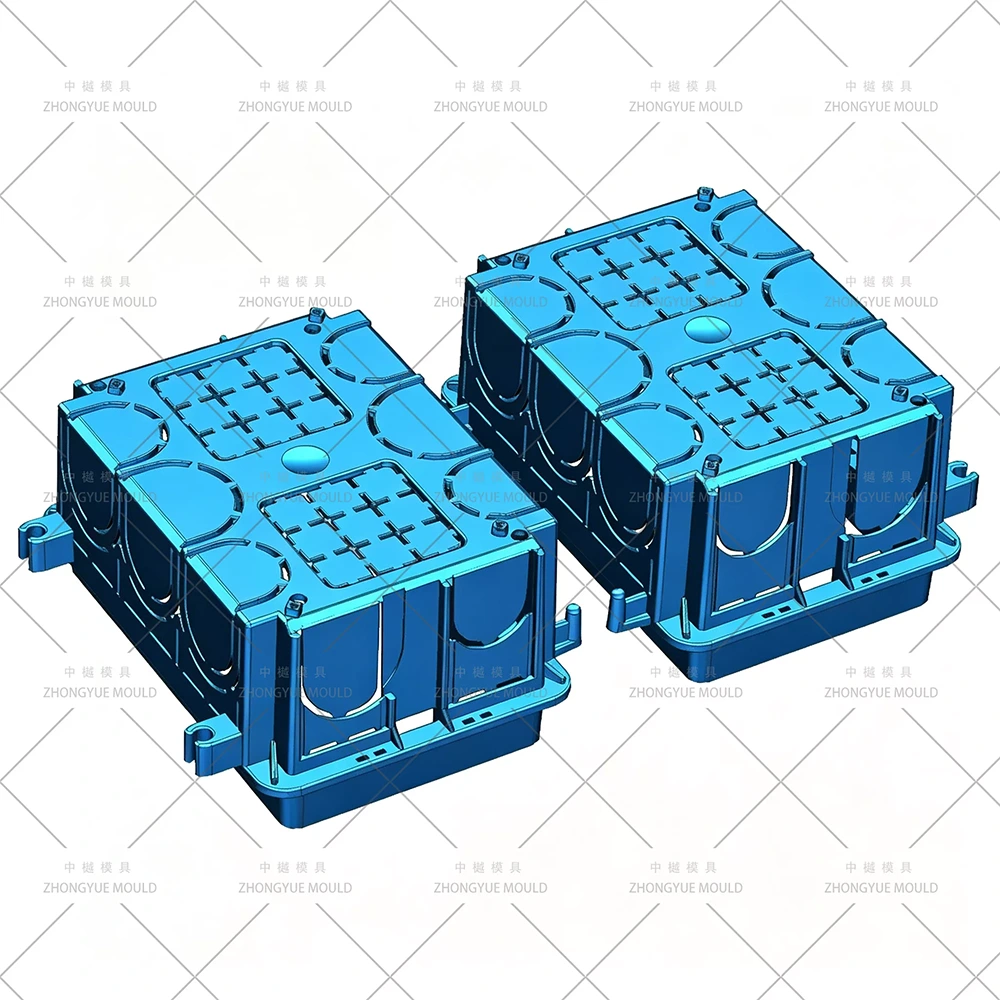

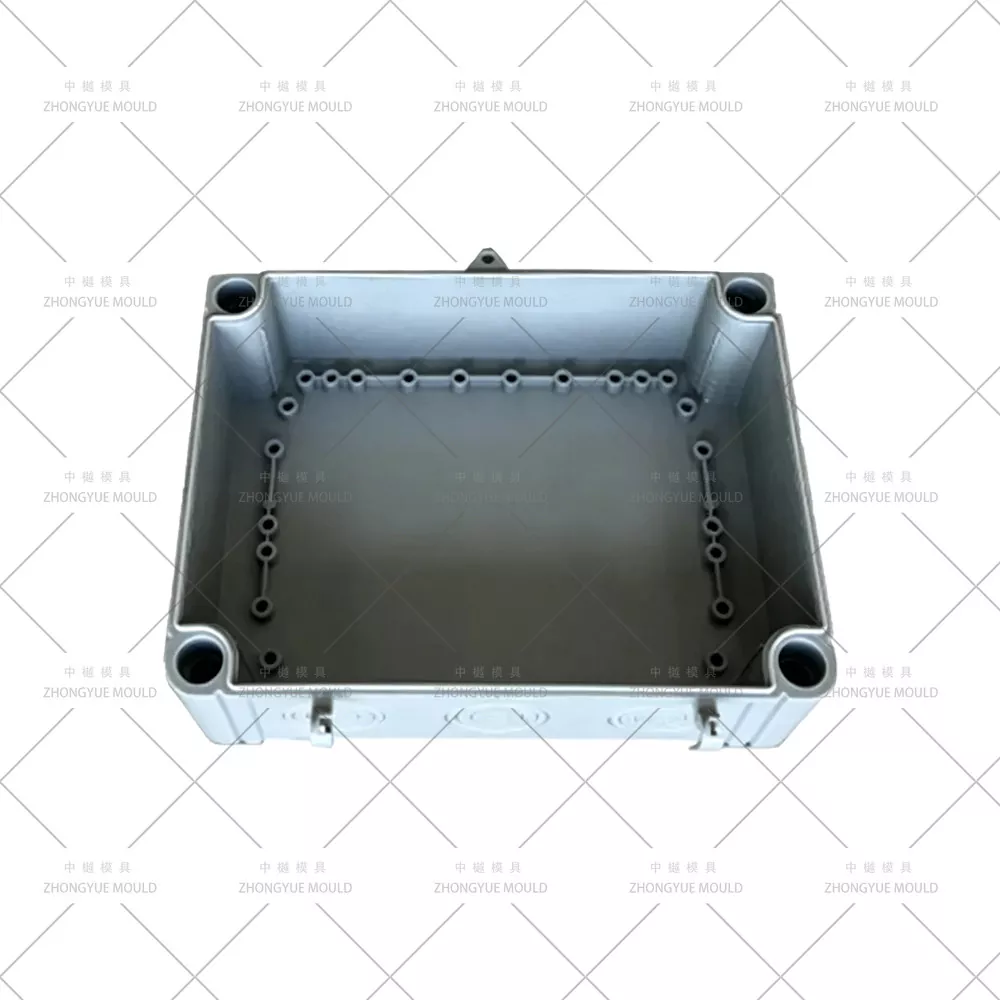

Typowe typy skrzynek przyłączeniowych, które formujemy

Kluczowe rozważania dotyczące projektowania form dla skrzynek przyłączeniowych

Właściwy projekt formy skrzynki przyłączeniowej musi uwzględniać następujące typowe wyzwania:

Jednorodność grubości ścianki – Duże płaskie powierzchnie mają tendencję do wypaczania się. Przeprowadzamy analizę przepływu formy (Moldflow), aby zrównoważyć wypełnienie i zminimalizować ślady zapadnięć na kształtownikach cienkościennych.

Płaskość rowka uszczelniającego i kołnierza – krytyczna dla wodoodporności. Wnęka jest wykończona i polerowana (SPI A2/B1), aby zachować osadzenie uszczelki.

Wybijanie / demontaż wejścia przewodu – obsługiwane za pomocą hydraulicznych prowadnic kątowych, podnośników lub składanych zestawów rdzeni, w zależności od kierunku wejścia i ilości.

Konstrukcja z wypustkami i żebrami – sworznie wypychaczy rozmieszczone tak, aby uniknąć zaznaczania widocznych powierzchni; kanały chłodzące umieszczone blisko grubych występów, aby zapobiec powstawaniu pustych przestrzeni.

Kompensacja skurczu materiału – współczynnik skurczu różni się w przypadku ABS (~0,5%), PC (~0,6%), PP (~1,5–2,0%) i nylonu wzmocnionego GF (~0,3–0,5%); odpowiednio dobrane wymiary wnęki formy.

Nasz proces produkcji i walidacji form

Przegląd DFM (Design for Manufacturability) – analiza kąta pochylenia, grubości ścianki, podcięć, możliwości wlewu i wyrzutu; przedstawić sugestie ulepszeń.

Symulacja przepływu formy – Przewiduj wzór wypełnienia, linie spoin, pułapki powietrzne, siłę docisku i czas chłodzenia.

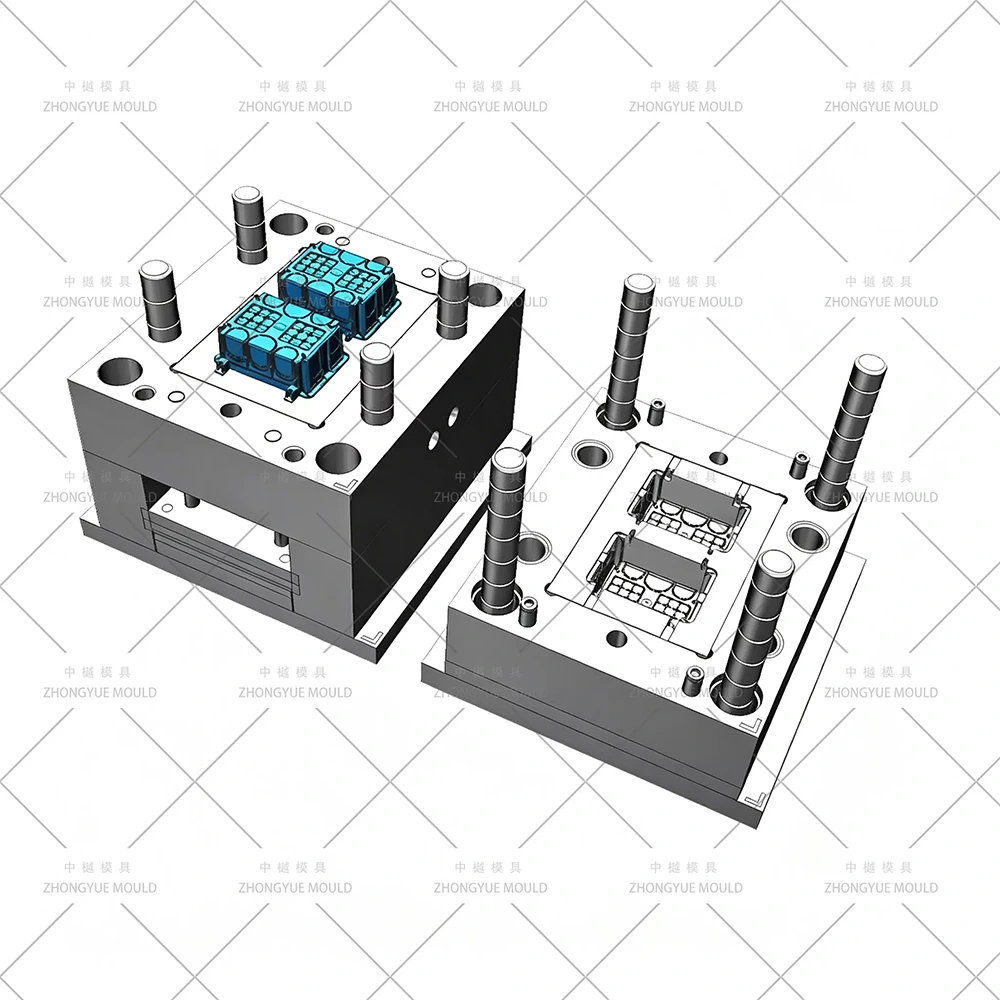

Projektowanie form 3D (UG/NX, SolidWorks, Pro/E) – kompletny układ chłodzenia, projekt suwaka/podnośnika, równoważenie gorących kanałów.

Obróbka precyzyjna – szybkie CNC, EDM (Sodick/Charmilles), wiercenie głębokich otworów pod przegrody/pęcherzyki.

Montaż i próba T1 – próba formy na wtryskarce; wyślij film próbny + przykładowe części + raport wymiarowy (CMM).

Korekta i ostateczna akceptacja – Dopracuj przed ostatecznym zapakowaniem w drewnianą skrzynkę wolną od fumigacji.

Dlaczego warto wybrać ZHONGYUE MOLD jako partnera w zakresie form skrzynek przyłączeniowych?

Ponad 15 lat doświadczenia w eksporcie – formy wysyłane do Europy, Ameryki Północnej, Bliskiego Wschodu i Azji Południowo-Wschodniej

Własne narzędzia DFM i Moldflow – zmniejsz ryzyko przed cięciem stali

Elastyczne rozwiązania w zakresie kanałów – kanał zimny / YUDO / HASCO / kanał gorący Mold-Master (otwarty lub z zasuwą zaworową)

Ścisła kontrola jakości – kontrola CMM, zatwierdzenie próbki próbnej, cotygodniowe aktualizacje postępu obróbki

Roczna gwarancja na formę — bezpłatne części zamienne i pomoc techniczna

Niestandardowy branding – wytrawianie logo, teksturowanie (VDI/Mold-Tech), wstawki z kodem daty/roku

Poproś o wycenę

Prześlij nam swój rysunek 2D (PDF/DWG) + model 3D (STP/IGS/STEP/X_T) i oczekiwaną roczną liczbę wtrysków. ZHONGYUE MOLD odpowie raportem DFM i formalną wyceną w ciągu 24 godzin roboczych.

Jak przetwarzamy projekt?

O nas

Kierując się filozofią:

„Jakość tworzy przyszłość, koncentracja tworzy profesjonalizm”

Zhongyue Mold jest wiodącą firmą w branży form osłonowych do klimatyzatorów z wtryskiem tworzyw sztucznych. Nasz wysoce doświadczony zespół inżynierów i projektantów może pochwalić się wieloletnim, połączonym doświadczeniem w projektowaniu i produkcji plastikowych form osłon klimatyzatorów. Świadczymy kompleksowe usługi, specjalizując się w produkcji wysokiej jakości i precyzyjnych form osłon do klimatyzatorów. Pomogliśmy także wielu klientom w dostosowywaniu różnych typów linii do formowania plastikowych osłon klimatyzatorów.

Oferujemy również kompleksową pomoc w zarządzaniu Państwa procesem produkcyjnym. Dział zakupów zakupi wysokiej jakości surowce, natomiast dział techniczny dobierze odpowiednią formułę tworzywa. Zgodnie z parametrami plastikowej osłony klimatyzatora, wymaganiami dotyczącymi żywotności formy i pozycją na rynku, wybierzemy najbardziej odpowiednią plastikową osłonę klimatyzatora. Parametry, konstrukcja itp. Nasze szerokie moce produkcyjne pozwalają nam szybko dostarczyć plastikowe osłony klimatyzatora, po konkurencyjnych cenach i z gwarantowaną jakością.
