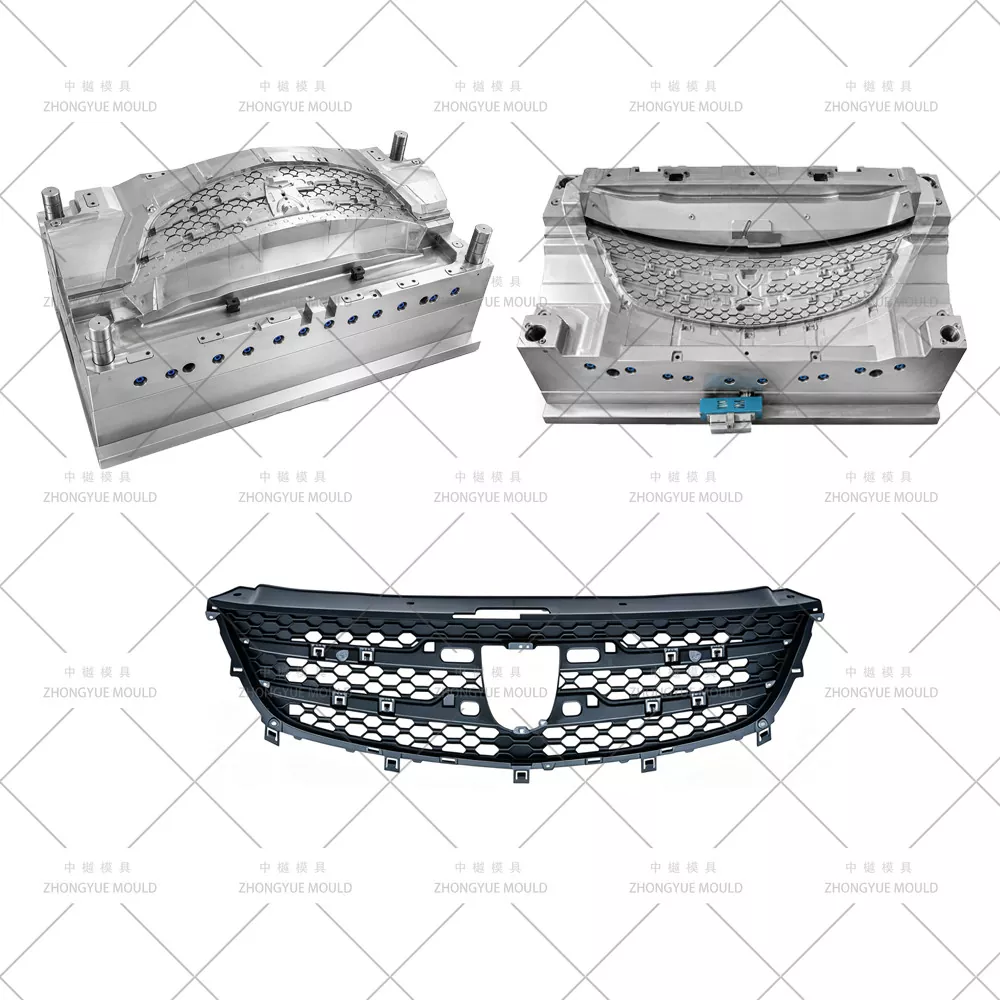

Forma kratki samochodowej

Forma kratki samochodowej - niestandardowa kratka chłodnicy przedniej samochodu / Producent form wtryskowych automatycznego grilla przedniego

ZHONGYUE MOLD to profesjonalny chiński producent form wtryskowych dostarczający formy wtryskowe do kratek samochodowych / plastikowe formy wtryskowe do przednich kratek chłodnicy samochodów (formy do przedniego grilla samochodowego) globalnym dostawcom części samochodowych poziomu 1 i producentom OEM. Przednia osłona chłodnicy jest zarówno znakiem rozpoznawczym marki, jak i funkcjonalną osłoną wlotu powietrza — większość jest wykonana z ABS, ASA (odpornego na promieniowanie UV) lub PC/ABS, co zapewnia trwałość zewnętrzną, z chromowaną górną/zewnętrzną ramą (wymagającą wnęki o lustrzanym połysku) i matową/teksturowaną czarną kratką (wnęka na ziarno VDI). Nasze formy do kratek są wyposażone w funkcję rozformowywania za pomocą wielu suwaków w celu uzyskania wzorów o strukturze plastra miodu/siatki (5–12+ prowadnic), gorący kanał z sekwencyjną bramą zaworową (SVG), aby zminimalizować linie spawów na widocznej powierzchni A, detale z logo oraz precyzyjne formowanie klipsów do montażu zatrzaskowego do przedniego zderzaka i reflektora.

Od luksusowych, markowych kratek nerkowych/poziomych, wytrzymałych kratek siatkowych do jazdy w terenie, po dolne pomocnicze wkładki kratki – zapewniamy pełny przegląd DFM i symulację przepływu formy przed cięciem stali.

Specyfikacje plastikowej formy do grilla samochodowego:

Rozjaśnij swój kolejny projekt plastikowej formy do grilla samochodowego!

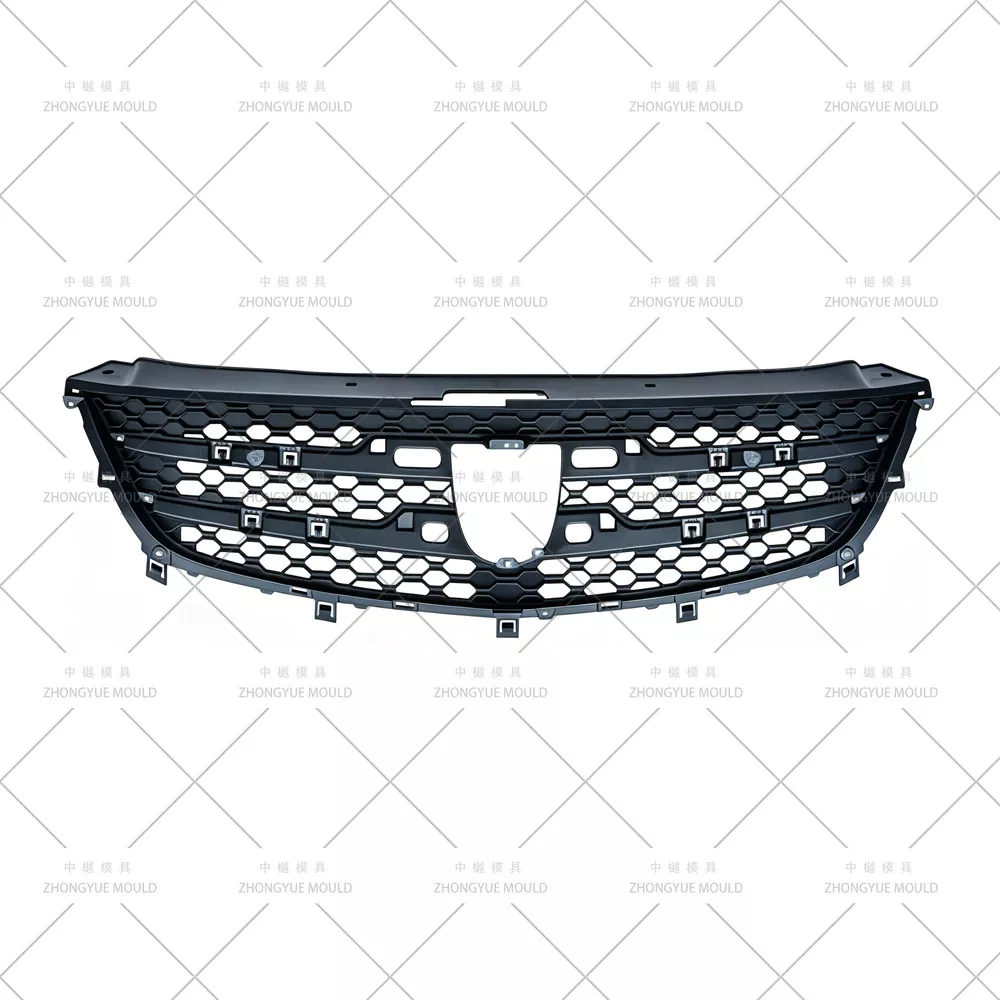

Typowe części grilla samochodowego / grilla chłodnicy, które wykonujemy

Najważniejsze cechy inżynierii form dla form do kratek samochodowych

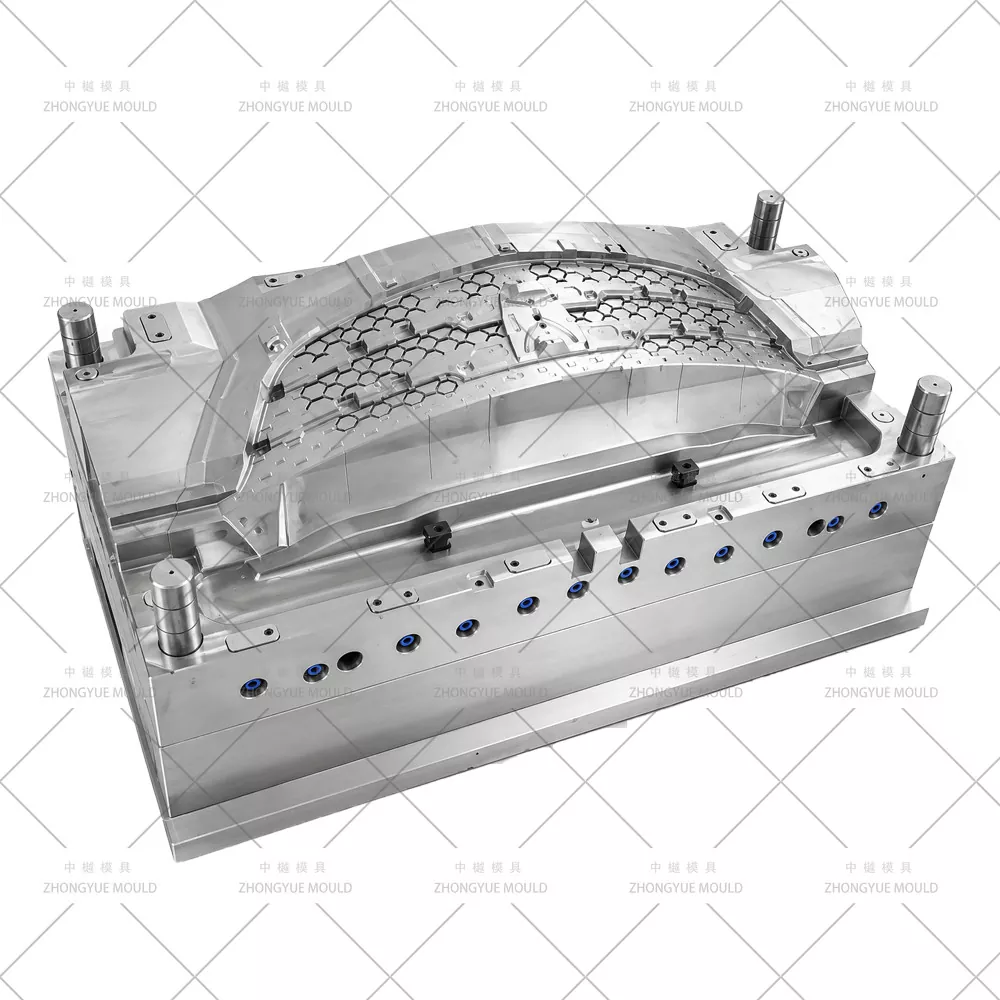

Rozbiórka siatki z wieloma suwakami / plastra miodu— 5–12+ ukośnych prowadnic lub podnośników tworzących poziome/pionowe pręty i sześciokątną siatkę; zoptymalizowany kąt i skok przesuwu, aby uniknąć zakłóceń; azotowane prowadnice H13 lub SKD61 zapewniające odporność na zużycie w przypadku podcięć w cienkich prętach.

System kanałów gorących z sekwencyjnym zaworem zasuwowym (SVG).— YUDO / SYNVENTIVE / Mistrz form; etapowe wypełnianie wypycha linie spawania do ukrytego kołnierza/tyłu; pozwala uniknąć śladów rozpływania się na widocznych powierzchniach teksturowanych lub chromowanych.

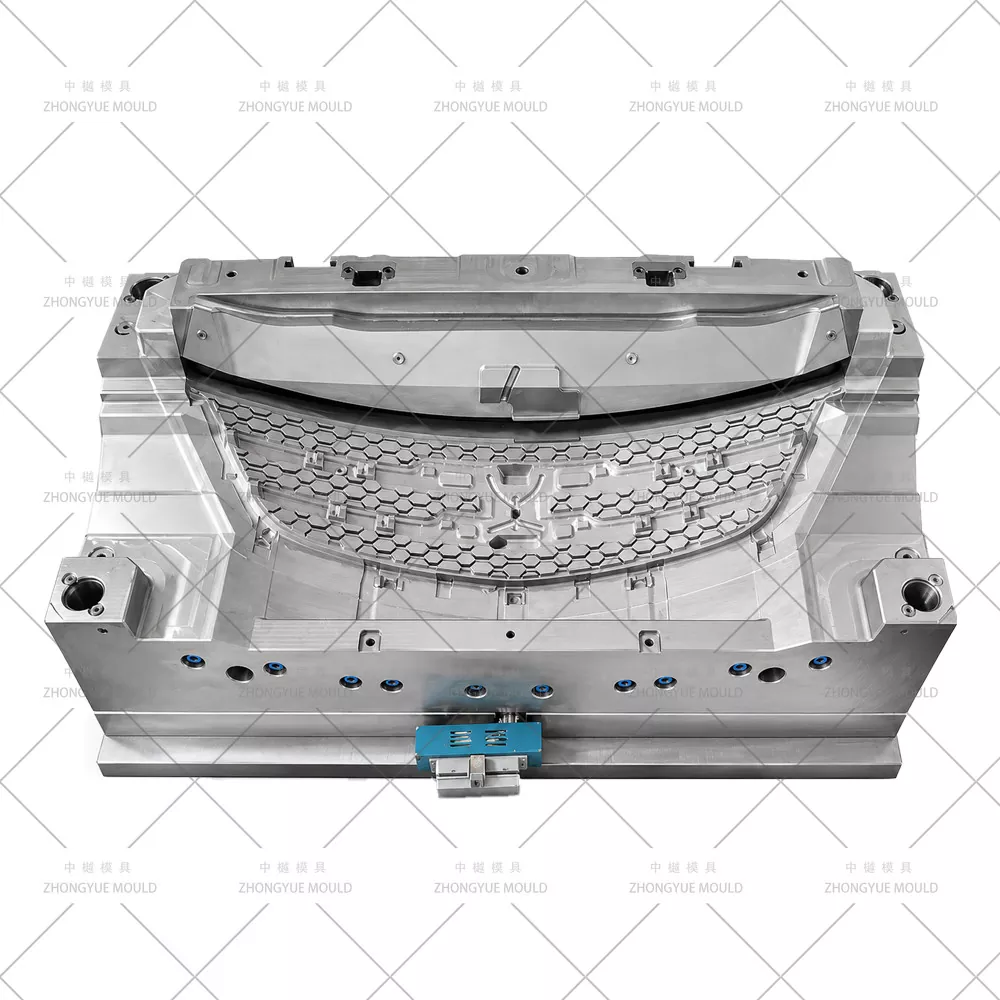

Podwójne wykończenie powierzchni w jednej formie— Strefa ramki chromowanej: połysk lustrzany S136 (SPI A1/A2); strefa siatki: skóra VDI 27–36/matowe ziarno (Mold-Tech, YS) trawiona bezpośrednio na ubytku; wymienna wstawka z logo na emblemat marki.

Kompensacja skurczu dla ABS/ASA— skurcz ABS ~0,4–0,7%; ASA podobny ~0,5–0,7%; Rozmiar wnęki zweryfikowany metodą Moldflow, zwłaszcza w przypadku długich elementów prętowych podatnych na wypaczenia.

Ukryta łódź podwodna / brama krawędziowa na niewidocznej powierzchni— Pozostałość po bramie ukryta na tylnym kołnierzu lub występie wewnętrznym; opcja zimnego kanału dla małych ilości na rynku wtórnym; Tam, gdzie ma to zastosowanie, bezpośrednie bramkowanie typu hot-drop.

Opcja wnęki lustrzanej 1+1 (L+R dla symetrycznych kratek dolnych/wstawianych)— Zrównoważona konstrukcja prowadnicy/hot-drop; główna górna kratka zwykle ma jedną wnękę ze względu na asymetrię/konstrukcję specyficzną dla marki.

Nasz proces produkcji i walidacji form

Rozpoczęcie projektu i przegląd DFM— Przeanalizuj grubość prętów siatki (zwykle 2,0–3,5 mm), kąt pochylenia na kątach przesuwu, chromowaną ramę w porównaniu z linią podziału siatki, wykonalność bramy i wyrzutu; zasugerować ulepszenia w zakresie unikania linii spoiny i zagłębień.

Symulacja przepływu formy (Moldflow)— Wzór wypełnienia, pozycja linii spoiny (przesunięta do ukrytego kołnierza/tyłu), siła docisku, równomierność chłodzenia i przewidywane wypaczenie długich elementów prętowych.

Zatwierdzenie projektu formy 3D— Pełny montaż z układem chłodzenia, wyważeniem gorących kanałów SVG, szczegółami dotyczącymi wielu suwaków/podnośników z kontrolą kolizji, strefą tekstury i definicją strefy połysku lustrzanego.

Precyzyjna obróbka— Szybkie wiercenie zgrubne/wykańczające CNC, wiercenie głębokich otworów w celu chłodzenia, obróbka elektroerozyjna Sodick/Charmilles w celu uzyskania drobnych szczegółów siatki i grawerowania tekstur; szlifowanie prowadnicy.

T1 Próba i korekta— Działa na maszynie własnej; dostarczyć film próbny + raport wymiarowy CMM + przykładowe części do zatwierdzenia.

Końcowe opakowanie i wysyłka— Obudowa odporna na fumigację, instrukcja obsługi formy, lista części zamiennych (dodatkowe sprężyny ślizgowe, sworznie wypychaczy), obróbka cieplna i certyfikaty stali.

Dlaczego warto wybrać ZHONGYUE MOLD do formy do kratki samochodowej?

Doświadczenia z zewnętrznymi formami samochodowymi— Zderzaki, błotniki, osłona chłodnicy i formy wykończeniowe zbudowane wewnętrznie za pomocą wielkoformatowego, 5-osiowego CNC

Wewnętrzny raport DFM i Moldflow— Identyfikacja zagrożeń związanych z wypełnieniem/wypaczeniem/zapadnięciem i optymalizacja przed cięciem stali; sprawdź szczelinę/pasowanie w jednej płaszczyźnie ze zderzakiem i reflektorem

Doświadczenie w zakresie wielu suwaków i gorących kanałów SVG— Wyjmowanie z formy siatki o strukturze plastra miodu, markowy gorący kanał (YUDO/SYNVENTIVE/Mold-Master) ze wsparciem dostrajania

Ścisła kontrola jakości i przejrzysty postęp— Cotygodniowe zdjęcia z obróbki, inspekcja CMM, zatwierdzenie próbki T1 przed wysyłką

Doświadczenie eksportowe— Formy wysyłane do Europy, Ameryki Północnej, Ameryki Południowej i Azji Południowo-Wschodniej

Roczna gwarancja na formę + dostawa części zamiennych (prowadnice, sprężyny, sworznie)

Często zadawane pytania

P: Czy możesz wykonać zarówno wstawki na górną osłonę chłodnicy, jak i na dolną osłonę zderzaka – ewentualnie jako formę rodzinną?

Odp.: Główne kratki asymetryczne to zwykle pojedyncza wnęka. Dolne wkładki lub kratki przeciwmgielne — jeśli mają podobny rozmiar/cykl — można zaprojektować jako formę 1+1 lub formę rodzinną (wnęki 2+2). Doradzamy w oparciu o roczny wolumen i rozmiar prasy.

P: Jaki gorący kanał polecacie do form do kratek?

Odp.: W przypadku kratek ABS/ASA zdecydowanie zaleca się stosowanie gorącego kanału z zaworem sekwencyjnym (SVG) — pozwala on kontrolować kolejność napełniania, aby wypchnąć linie spawania do niewidocznych obszarów i zredukować ślady płynięcia, szczególnie ważne w przypadku powierzchni teksturowanych lub chromowanych.

P: Czy w jednej formie można uzyskać połysk lustrzany chromowanej ramy ORAZ matowe ziarno siatki?

O: Tak. Do strefy ramy chromowanej stosujemy wnękę polerowaną S136 (SPI A1/A2) oraz wnękę teksturowaną 718H/2738HH do siatki (wzór VDI 27–36 lub Mold-Tech), z wyraźną linią podziału pomiędzy strefami.

P: Czego potrzebujesz do wyceny?

Odp.: Model części 3D (STP/IGS/X_T), materiał docelowy (ABS / ASA / PC+ABS), roczna objętość / preferencje kawitacji, dane płyty wtryskarki, specyfikacja wykończenia powierzchni (lustro / standard ziarna / wymagania dotyczące logo).

Poproś o wycenę formy do kratki samochodowej

Prześlij model 3D kratki (STEP/IGS/X_T) i wymagania projektowe. ZHONGYUE MOLD zapewni bezpłatny raport DFM + podsumowanie przepływu formy + formalną wycenę w ciągu 24–48 godzin roboczych.
