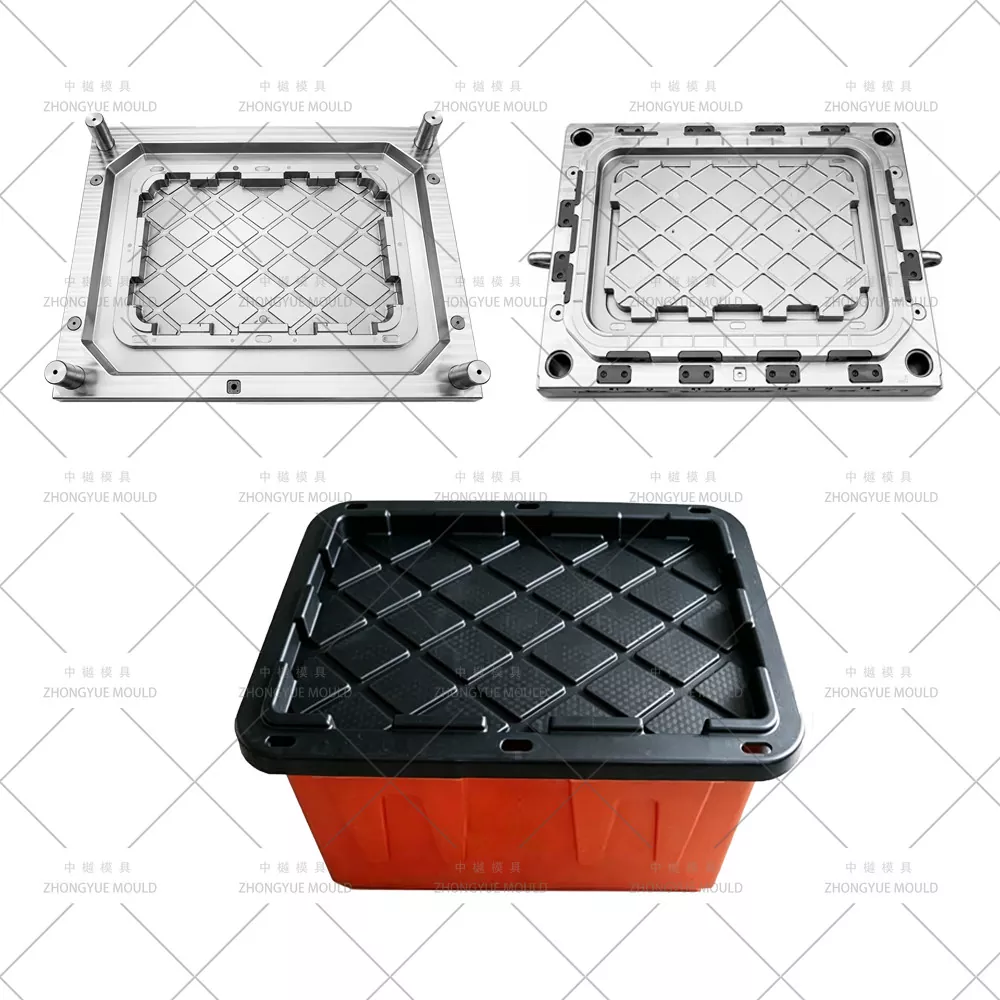

Forma pokrywy pudełka do przechowywania o dużej wytrzymałości

Forma pokrywy pojemnika do przechowywania o dużej wytrzymałości - producent niestandardowych form wtryskowych z pokrywką pojemnika z tworzywa sztucznego klasy przemysłowej

ZHONGYUE MOLD to profesjonalny chiński producent form wtryskowych dostarczający formy wtryskowe do ciężkich pudełek do przechowywania / formy wtryskowe z plastikowych pokryw pojemników klasy przemysłowej (pokrywy mocowane, pokrywy odłączane, pokrywy na zawiasach do skrzynek obrotowych) globalnym firmom zajmującym się automatyzacją logistyki, dostawcom części samochodowych i magazynom przemysłu ciężkiego. W przeciwieństwie do pokrywek do użytku domowego, pokrywy przemysłowe o dużej wytrzymałości muszą wytrzymywać mechaniczne obracanie przez ramiona robota przez całą dobę, 7 dni w tygodniu, upadki z dużą siłą, narażenie na działanie agresywnych chemikaliów (oleje/kwasy) i ekstremalne wahania temperatury (od -20 ℃ do 60 ℃). Pokrywy te, zwykle formowane z wysokoudarowego kopolimeru PP lub ABS, mają pogrubione zwrotnice zawiasów (3,0–5,0 mm), precyzyjnie obrobione wkładki sworzni ze stali nierdzewnej (do zawiasów wymagających miliona cykli) i głębokie rowki na pierścienie uszczelniające typu O-ring zapewniające ochronę przed kurzem/wodą IP54. Nasze formy są zaprojektowane do pracy z dużą prędkością (10–15 s) z polerowanymi kanałami chłodzącymi i hartowanymi rdzeniami ślizgowymi, aby zapewnić brak konserwacji po ponad 1 000 000 strzałów.

Od dołączonych pokryw na zawiasach do ALC (pojemników z dołączoną pokrywą), zdejmowanych wodoodpornych pokryw z uszczelkami, po inteligentne pokrywy z wbudowanym modułem RFID – zapewniamy pełny przegląd DFM skupiający się na trwałości zmęczeniowej zawiasów i skuteczności uszczelnienia przed cięciem stali.

Dane techniczne formy do przechowywania wtrysku tworzyw sztucznych:

Rozjaśnij swój kolejny projekt plastikowej formy do przechowywania pudełek!

Kluczowe różnice: Pokrywka do użytku domowego a wytrzymała pokrywka przemysłowa

Najważniejsze cechy inżynierii form dla pokryw o dużej wytrzymałości

Konstrukcja rdzenia zawiasu (odporność na zużycie) — Pokrywy przemysłowe często obracają się ponad 50 000 razy. Do zwrotnic zawiasów stosujemy azotowane rdzenie H13 (2344 ESR) lub konstrukcje do wkładek sworzniowych ze stali nierdzewnej do wtłaczania podczas formowania końcowego. Zapobiega to zużyciu i pękaniu zawiasów, powszechnym w konstrukcjach zawiasów wykonanych w całości z tworzywa sztucznego.

Precyzyjna obróbka pierścieni O-ring / uszczelek — w przypadku zastosowań wodoodpornych/pyłoszczelnych rdzeń formy zawiera obrabiane CNC rowki na pierścienie typu O-ring (tolerancja ± 0,05 mm), aby zapewnić doskonałą kompresję uszczelek silikonowych lub EPDM. Weryfikujemy głębokość rowka w funkcji przekroju uszczelki w DFM.

Właściwości antypoślizgowe i automatyczne chwytanie — Pokrywy często zawierają antypoślizgową teksturowaną kratkę na górze oraz zrobotyzowane wgłębienia/płaskie powierzchnie po bokach, umożliwiające automatyczne pobieranie za pomocą chwytaków podciśnieniowych lub mechanicznych. Projektujemy te elementy z kątami pochylenia, które zapobiegają przywieraniu.

Wydajność wielu gniazd (2+2, 4+4 lub forma rodzinna) — ponieważ pokrywki są mniejsze i pracują szybciej niż korpusy, często projektujemy formy wielogniazdowe 2+2 lub 4+4, a nawet formy rodzinne (pokrywa + podstawa w jednej formie), jeśli geometria części i wymagania dotyczące chłodzenia są zgodne. Maksymalizuje to wykorzystanie prasy.

Chłodzenie i wentylacja w przypadku szybkiego formowania cienkościennych — pomimo tego, że są to pokrywy, pokrywy przemysłowe często mają grube obszary zawiasów sąsiadujące z cienkimi środnikami. Stosujemy zrównoważone chłodzenie przegrodą + wkładki BeCu na zwrotnicach zawiasów, aby zapobiec zapadnięciom, w połączeniu z porowatymi wkładkami wentylacyjnymi, aby zapobiec powstawaniu śladów przypaleń przy dużych prędkościach wtrysku.

Kompatybilność ze stabilizatorem UV i koncentratami barwnymi — Pokrywy przemysłowe przeznaczone do stosowania na zewnątrz wymagają wysokiej stabilizacji UV. Projektujemy zasuwy i ścieżki przepływu tak, aby zapewnić równomierne rozprowadzenie kolorowych przedmieszek i dodatków, zapobiegając powstawaniu linii przepływu na dużych płaskich powierzchniach.

Zastosowania pokryw do ciężkich pudełek do przechowywania

Nasz proces produkcji i walidacji

Zmęczenie zawiasów i uszczelnienie DFM— Przeanalizuj grubość zwrotnicy zawiasu (3,0–5,0 mm), stopień ściskania uszczelki (25–30%) i kąty pochylenia pod kątem tekstury antypoślizgowej. Uruchom Moldflow, aby upewnić się, że w obszarach zawiasów nie ma śladów zagłębienia.

Obróbka stali hartowanej— Wnęka CNC zgrubna/wykończeniowa; oszlifować rdzenie zawiasów H13 do wąskiej tolerancji; maszynowe rowki na o-ringi; polska jama.

Montaż i testy funkcjonalne— Zmontować formę; przeprowadzić próbę T1 z materiałem określonym przez klienta. Wykonaj test odchylenia zawiasu (ręczny lub automatyczny) i test ściskania uszczelki (sprawdzenie szczelności pod wodą).

Zapewnienie jakości— Kontrola CMM otworów na sworznie zawiasów i wymiarów rowków uszczelek. Udostępnij próbne wideo i przykładowe pokrywki.

Dostawa i wsparcie— Opakowanie z zapasowymi rdzeniami zawiasów H13 i sworzniami wypychaczy. Zdalne wsparcie techniczne przy uruchomieniu.

Dlaczego warto wybrać ZHONGYUE MOLD do wytrzymałych form pokrywowych?

Specjalista od pokryw przemysłowych— Rozumiemy różnicę między pokrywką domową za 5 dolarów a pokrywką przemysłową za 50 dolarów. Koncentrujemy się na trwałości i uszczelnieniu zawiasów, a nie tylko na ich kształcie.

H13 Hartowane rdzenie zawiasów— Do zwrotnic zawiasów nie używamy miękkiego P20. Stal azotowana H13 jest standardem zapewniającym trwałość miliona cykli.

Eksperci od pleśni rodzinnych— Możemy zaprojektować formy z rodziny Lid + Base + Divider, aby zmaksymalizować wydajność prasy i zmniejszyć powierzchnię podłogi.

Testy funkcjonalne— Nie tylko wysyłamy formę; wysyłamy sprawdzone rozwiązanie wraz z raportami z testów zawiasów i uszczelek.

Globalni klienci przemysłowi— Zaufali nam dostawcy logistyki i branży motoryzacyjnej na całym świecie.

Często zadawane pytania — Forma pokrywy pudełka do przechowywania o dużej wytrzymałości

P: Czy powinienem uformować pokrywkę i korpus w jednej formie rodzinnej?

Odp.: To zależy od chłodzenia i czasu cyklu. Jeśli korpus jest grubościenny (cykl 60 s), a pokrywa jest cienka (cykl 15 s), pleśń rodzinna marnuje czas maszyny. Zwykle zalecamy oddzielne formy (korpus 1×1 + pokrywa 4×4), chyba że części są tej samej wielkości i chłodzone.

P: Czy dostarczacie sworznie zawiasów ze stali nierdzewnej?

Odp.: Projektujemy formę do kołków ze stali nierdzewnej (gatunek 304/316). Możemy pozyskać dla Ciebie szpilki lub dostarczyć specyfikacje do zakupu lokalnie. Wkładanie kołków po formowaniu jest prostą operacją ręczną.

P: Czy możesz sprawić, że pokrywa będzie wodoodporna (IP65)?

O: Tak. Wykonujemy precyzyjny rowek na o-ring w pokrywie i/lub górnej części pudełka. Będziesz musiał kupić standardowe silikonowe o-ringi. Stopień kompresji (zwykle 25–30%) możemy sprawdzić w naszym DFM.

P: A co z pokrywami antystatycznymi (ESD) do elektroniki?

Odp.: Projektujemy formy do PP wypełnionego węglem (materiał ESD). Wymaga to doskonałej wentylacji (porowate stalowe wkładki), aby zapobiec powstawaniu śladów poparzeń. Zapewniamy, że rezystywność powierzchni pokrywy spełnia Twoje wymagania (<10^9 omów).

P: Czego potrzebujesz do wyceny?

Odp.: pliki 2D/3D pokrywy, specyfikacja materiału (Copo PP / ABS / UV %), roczna wielkość produkcji oraz informacja, czy potrzebujesz pasującej formy korpusu czy rowka na uszczelkę.

Poproś o wycenę formy pokrywy pudełka do przechowywania o dużej wytrzymałości

Wyślij rysunki 2D/3D i specyfikacje materiałowe pokrywy skrzynki do przechowywania o dużej wytrzymałości. ZHONGYUE MOLD zapewni bezpłatną ocenę zmęczenia zawiasów i uszczelnień DFM + formalną wycenę w ciągu 24–48 godzin roboczych.

Skontaktuj się z nami teraz, aby rozpocząć projekt formy wtryskowej pokrywy pojemnika klasy przemysłowej!
