Pudełko do układania w stosy z dołączoną formą pokrywy

Pudełko do przechowywania z możliwością układania w stosy z dołączoną pokrywą Forma - Pojemnik z dołączoną pokrywką w rozmiarze europejskim / Producent form wtryskowych do zagnieżdżanej torby

ZHONGYUE MOLD to profesjonalny chiński producent form wtryskowych dostarczający pudełka do układania w stosy z formami do sztaplowania z dołączoną pokrywą / jednoczęściowe pojemniki do zagnieżdżania z PP ze zintegrowanymi pokrywami z zawiasami (pojemniki z dołączoną pokrywką w euro, 21 l / 46 l / 56 l / 67 l – 400 × 300 mm i 600 × 400 mm) globalnym dostawcom usług logistycznych, dystrybutorom farmaceutycznym, centra realizacji zamówień e-commerce i operatorzy magazynów 3PL.

W przeciwieństwie do pudełka do przechowywania z oddzielnym korpusem i luźną pokrywą, ten produkt jest formowany w JEDNYM procesie jako pojedyncza część z tworzywa sztucznego: korpus pudełka, pokrywa (pokrywa z pojedynczą lub podwójną klapą „krokodyl”) i łączący je cienki, integralny zawias z PP (środek 0,25–0,4 mm). Ściany boczne mają zwężenie do zagnieżdżania (1,5–3° na stronę), więc puste pojemniki mieszczą się głęboko — wysokość po zagnieżdżeniu 75–90 mm w porównaniu z pełną wysokością 220–365 mm, oszczędzając 60–75% pustej objętości zwrotnej. Wiele wersji zawiera oczka zabezpieczające przed manipulacją, 4-stronne uchwyty na etykiety i ergonomiczne uchwyty.

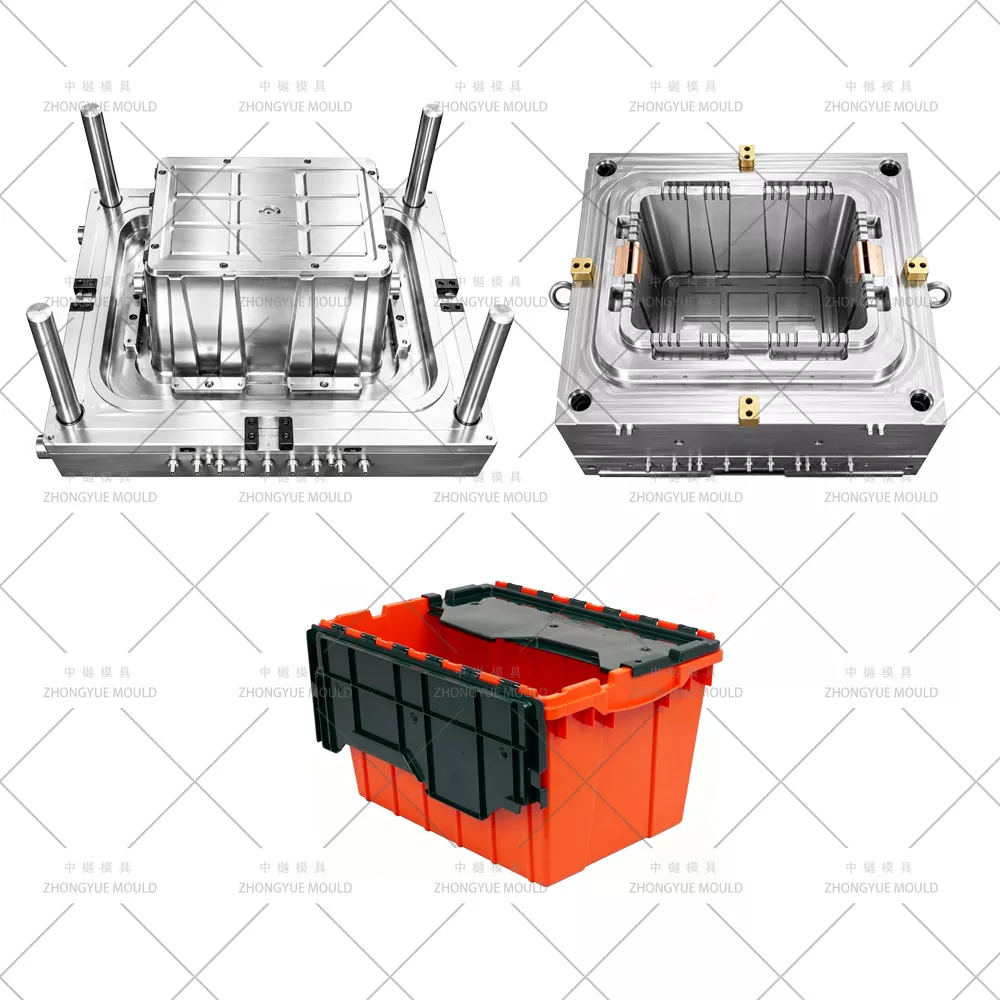

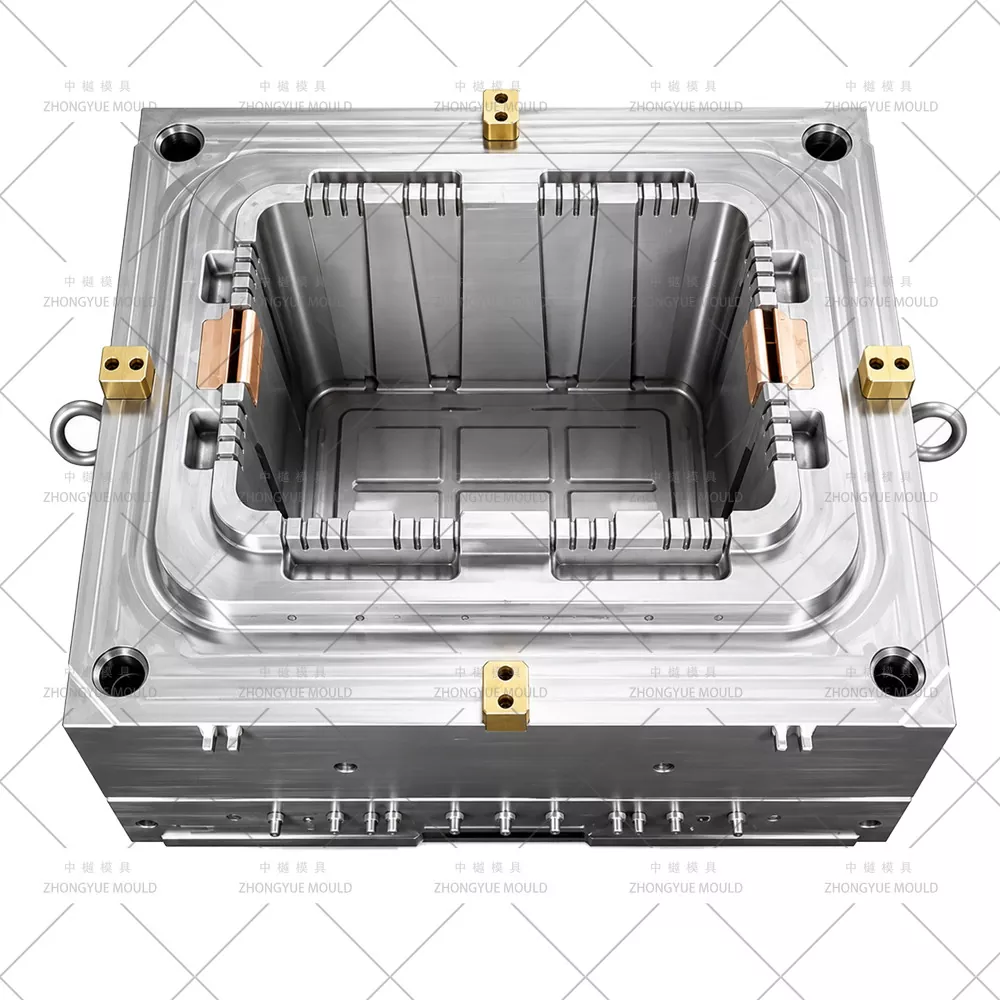

Nasze formy składają się z jednej komory (1×1) i tworzą razem korpus + pokrywę + zawias (podana jest opcjonalna oddzielna forma pokrywy zapasowej z 2 gniazdami), z chłodzeniem wkładu BeCu w strefie zawiasów (umiarkowany przepływ w celu zachowania plastyczności PP i trwałości zawiasów), centralną przegrodą rdzenia, ukrytą bramą podwodną na wewnętrznym kołnierzu pokrywy oraz pełnym DFM potwierdzającym luz interferencyjny przy zagnieżdżaniu (≥ 1,5 mm na stronę przy zagnieżdżeniu 10-wysokości) i połączenie krawędzi układającej z pokrywą pudełka poniżej.

Od 21-litrowych skrzynek zagnieżdżonych 400×300 mm z dołączoną pokrywą, 46L/56L/67L 600×400 mm pojemników Euro z dołączoną pokrywą (gotowe do transportu z płaskim dnem) po krokodylkowe pokrywy z podwójną klapą z paskami/szczelinami na paski – zapewniamy przegląd DFM i chłodzenie/wypaczenie Moldflow przed cięciem stali.

Dane techniczne formy do przechowywania wtrysku tworzyw sztucznych:

Rozjaśnij swój kolejny projekt plastikowej formy do przechowywania pudełek!

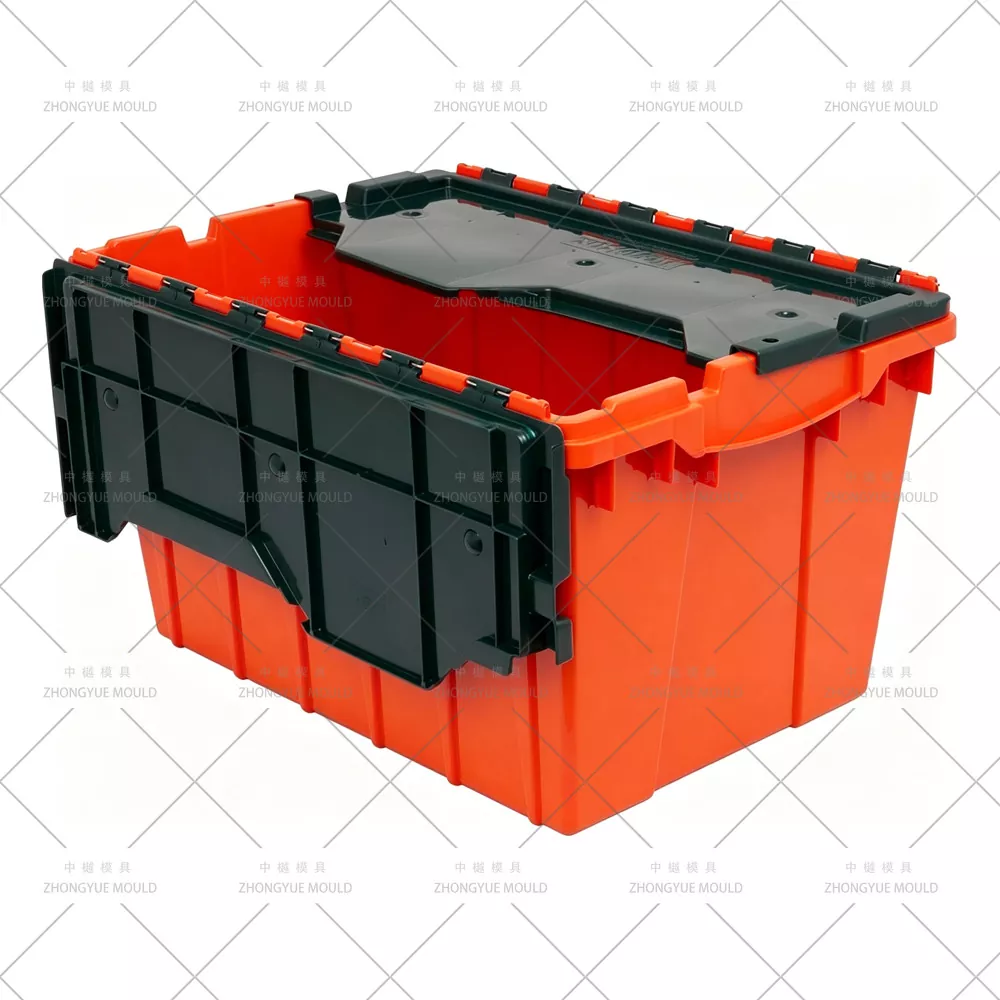

Co to jest pudełko do układania w stosy z dołączoną pokrywą?

Pudełko do układania w stosy z dołączoną pokrywą (zwane także pojemnikiem z dołączoną pokrywą).– ALC / Nest & Stack Tote) jest formowany wtryskowo z pierwotnego PP (MFR 8–12 g/10 min dla najlepszej trwałości zmęczeniowej zawiasów; MFR 12–18 akceptowalny dla obszarów bez zawiasów) w jednogniazdowej formie, która tworzy jednocześnie pudełko + pokrywkę + integralny zawias.

Kluczowe identyfikatory w porównaniu z poprzednimi artykułami:

Stożek zagnieżdżający— ściany boczne zwężające się do wewnątrz i na zewnątrz (1,5–3°/bok); puste pudełka wsuwają się w siebie; wysokość zagnieżdżenia zazwyczaj 75–90 mm (zakres 21L–67L).

Dołączony / zintegrowany zawias— cieńsza wstęga PP (0,25–0,4 mm) polerowana i zaokrąglona; wytrzymuje ponad 50 000 cykli otwierania/zamykania bez białych pęknięć naprężeniowych, jeśli zastosowano prawidłowy profil MFR PP i temperatury formy.

Zgodność z normą Euro— 600×400mm (46L–67L) lub 400×300mm (21L) do układania na paletach EU (1200×800mm pasuje do gniazd 2×3); płaska podstawa do przesuwania przenośnika/pasa.

Oczka zabezpieczające przed manipulacją + uchwyty na etykiety— wytłoczone otwory na jednorazowe plomby i wgłębione z 4 stron tabliczki z etykietami.

Pojedynczy wtrysk formy = korpus + pokrywa + zawias— brak luźnej pokrywy, którą można zgubić; podana opcjonalna oddzielna forma zapasowej pokrywy.

Najważniejsze cechy inżynierii form (wersja Nesting ALC)

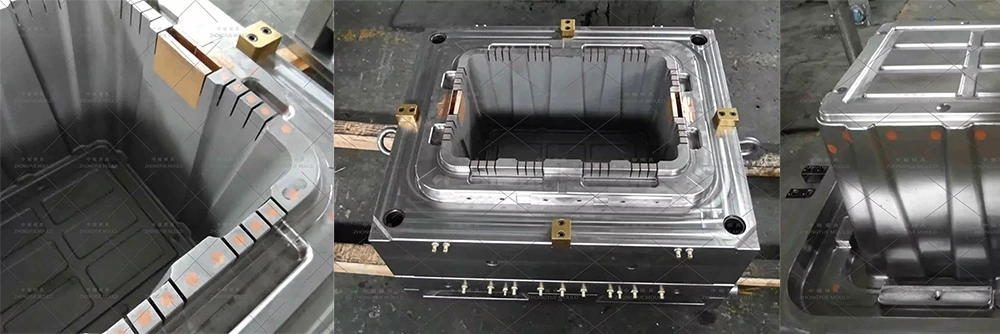

Strefa zawiasów Integral Living — przerzedzenie wstęgi i umiarkowane chłodzenie BeCu

Środnik zawiasu wnękowego miejscowo pocieniony do 0,25–0,4 mm (typowo 0,3 mm dla PP MFR 8–12) z promieniami mieszanymi R0,15–0,25 mm z obu stron, polerowany na wysoki połysk/wysoki satynowy (SPI A2/B1). Wkładka BeCu w strefie zawiasów pracuje w temperaturze ΔT 5–6 ℃ (nie przechłodzona!), aby zachować orientację molekularną PP i wytrzymałość na zginanie (ponad 50 tys. cykli). Przechłodzenie → kruche zawiasy; niedochłodzenie → zlew na pokrywie/pudle w pobliżu zawiasu.

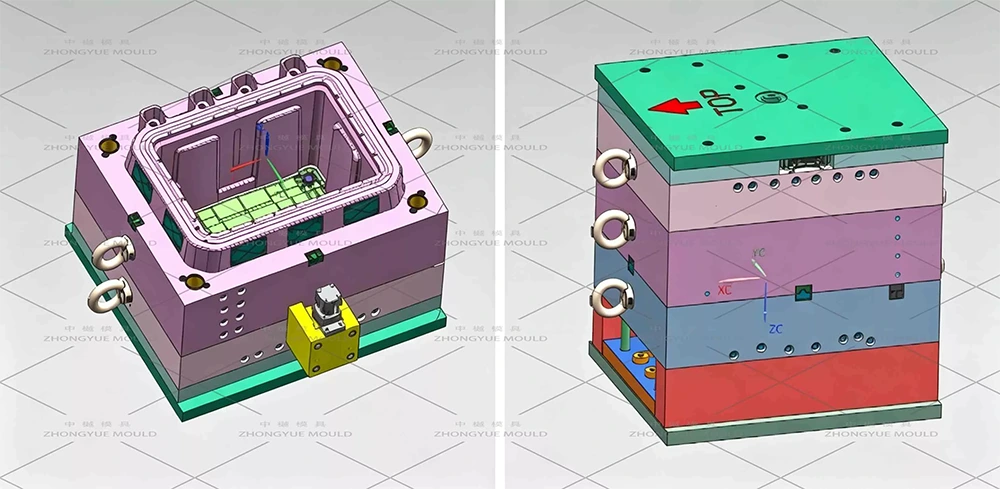

Zagnieżdżanie stożka i interferencji DFM — symulacja stosu zagnieżdżania 3D

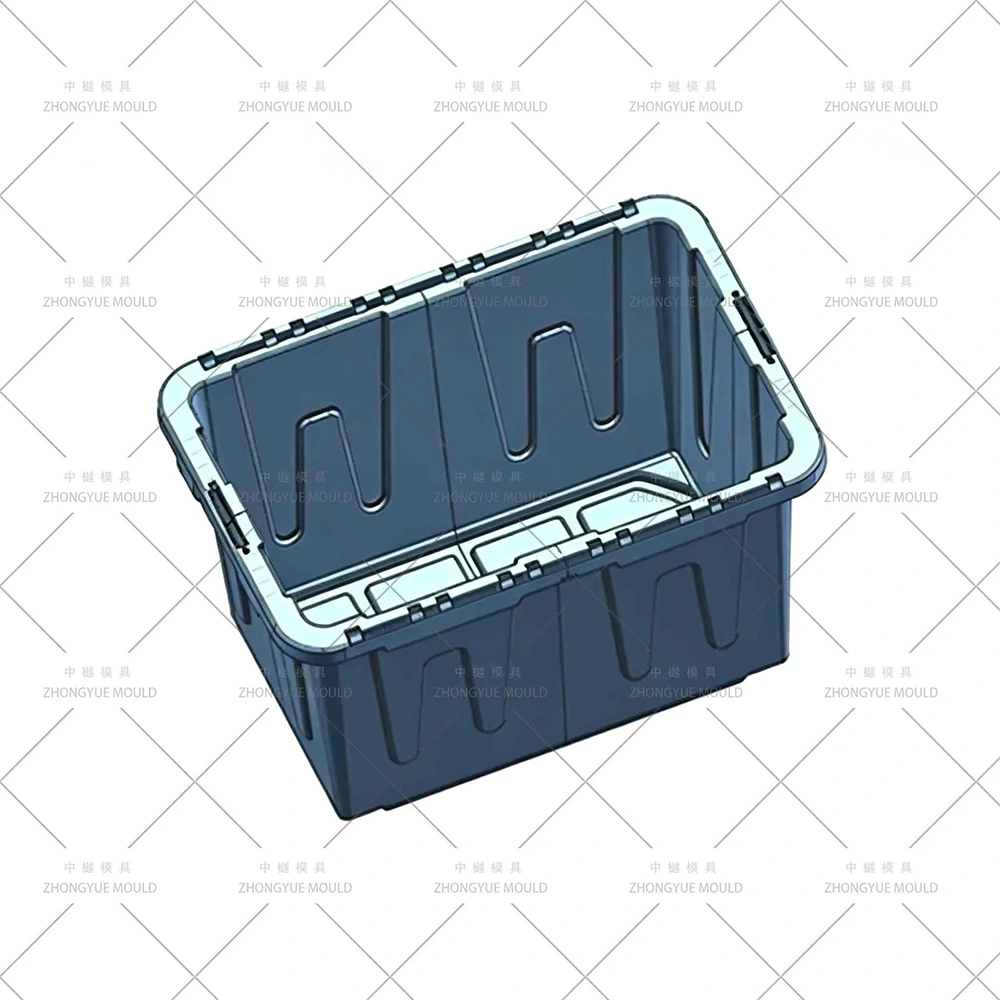

Ściana boczna pochylona 1,5–3°/bok (wewnętrzna i zewnętrzna taka sama zbieżność, aby zachować stałą grubość ścianki po zagnieżdżeniu). Symulujemy 10–12 zagnieżdżonych pustych przestrzeni w 3D, aby zweryfikować minimalny prześwit ≥1,5 mm (zalecane 2 mm) pomiędzy zagnieżdżonymi ścianami a występami podstawy (żebra, krawędź do układania). Cel: wysokość zagnieżdżona ≤80 mm (seria 600×400) lub ≤75 mm (seria 400×300).

Pokrywa krokodyla (z podwójną klapą) lub z pojedynczą klapą

Pokrywy z podwójną klapką („krokodyl”) łączą się pośrodku i łączą z górną krawędzią pudełka; wymagają detali z rozcięciem pośrodku i czasami mini luźnej wkładki do podciętego profilu zatrzasku — sprawdzane w montażu 3D. Wersja z pojedynczą klapą, prostsza, ten sam styl formy.

Układanie warg w DFM

Górny kołnierz ma wgłębioną półkę do układania, która przy pełnym ułożeniu łączy się z górną pokrywą pudełka znajdującego się poniżej. Sprawdzamy płaskość wargi układającej ± 0,3 mm i wymiar wgłębienia górnej pokrywy w porównaniu z krawędzią pudełka pod krawędzią w DFM.

Ukryta bramka pomocnicza na wewnętrznym kołnierzu pokrywy / górnym wewnętrznym kołnierzu pudełka

Nożyce do bram podwodnych o średnicy 1,2–1,8 mm na wewnętrznej, niewidocznej powierzchni; NIGDY nie należy przechodzić przez zawiasy (powoduje to słabą orientację i oparzenie). Ślad ubrany w kolor; brak widocznych śladów bramy na ścianach zewnętrznych.

Chłodzenie — przegroda środkowa + zawias BeCu + dolny promień BeCu

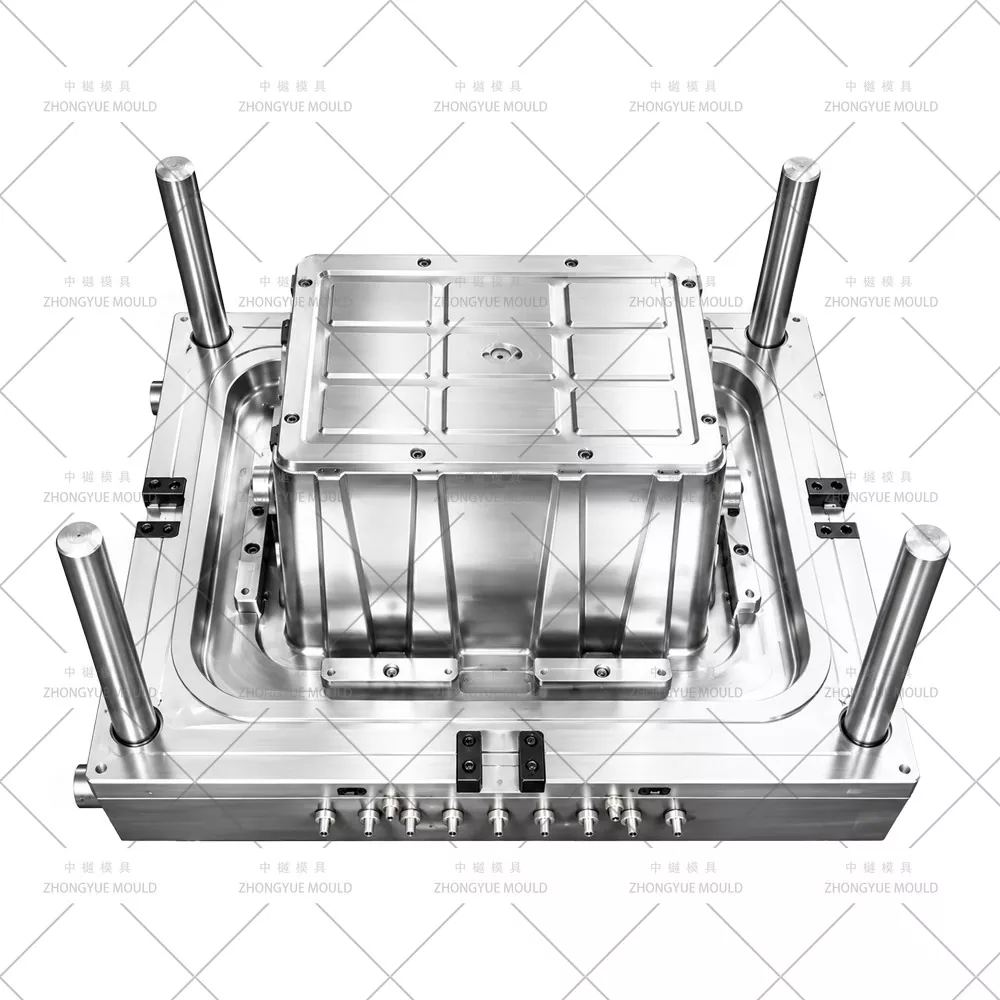

Rdzeń: przegroda Ø10–12mm; Dolny promień wnęki: wkładka BeCu; Strefa zawiasów: wkład BeCu o umiarkowanym przepływie wody. 2–3 obwody izolowane; ΔT wlot-wylot ≤4℃ (rdzeń), 5–6℃ (dopuszczalna strefa zawiasów).

Szczegóły oczka sabotażowego i uchwytu na etykiety

Wtopione otwory przelotowe (oczka) Ø4–5mm na plomby zabezpieczające; wpuszczane tabliczki z etykietami 80×40mm (4 strony) z przeciągiem ≥2°. Brak ostrych krawędzi — promień ≥ 0,5 mm, aby zapobiec odklejaniu się etykiet i przecięciu palców.

Ergonomiczne uchwyty / Zamknięte uchwyty

Otwory przelotowe o dużych promieniach (R3–5 mm) i zaokrąglonych krawędziach — sprawdzone przez DFM pod kątem koncentracji naprężeń. Opcjonalna zamknięta pętla uchwytu (dodaje niewielkie podcięcie – luźna wkładka lub płytki suwak, jeśli występuje).

Zastosowania pudełek do układania w stosy z dołączoną pokrywą (ALC)

Nasz proces produkcji i walidacji (zagnieżdżanie formy ALC)

Zagnieżdżanie DFM i przegląd zmęczenia zawiasów— Przeanalizuj grubość ścianki (typ. 1,8–2,8 mm), środnik zawiasu 0,25–0,4 mm z promieniem, zbieżność zagnieżdżenia 1,5–3°/stronę, średnica oczka zabezpieczającego, wgłębienie na etykietę. Uruchom kontrolę kolizji zagnieżdżenia 3D (gniazdo o wysokości 10) i chłodzenie/wypaczenie Moldflow. Zalecany PP MFR 8–12, aby zapewnić trwałość zawiasów. Bezpłatny raport DFM.

Przygotowanie strefy stali i zawiasów— Wybierz P20/718H; zamówić wkładkę BeCu (MOLDMAX™) obrobioną wstępnie do kształtu siatki; jeśli występuje podcięcie zatrzasku krokodylkowego, przygotować miniwkładkę azotowaną H13.

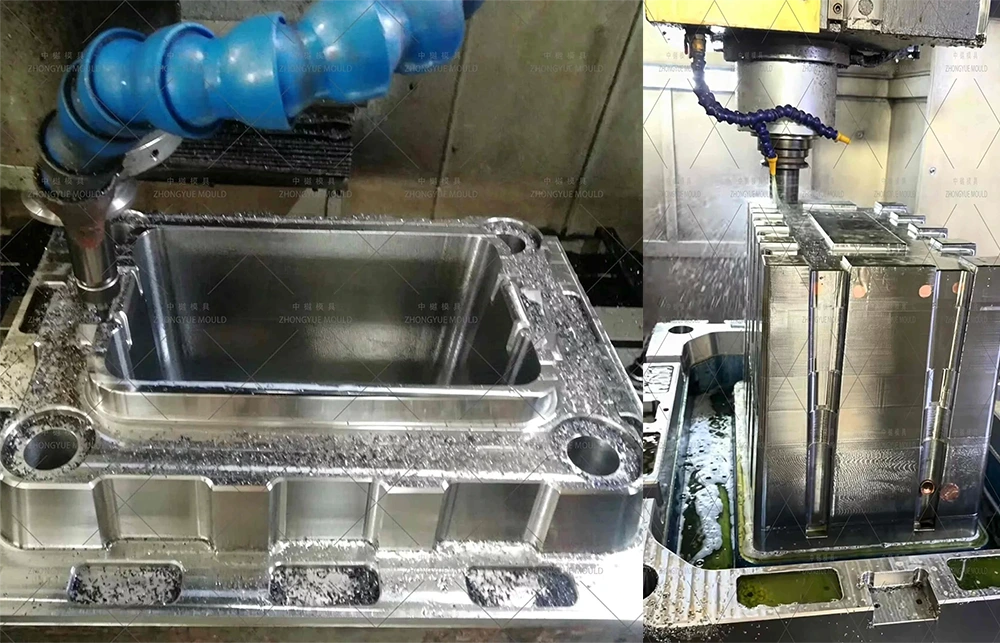

Precyzyjna obróbka— Szybka obróbka zgrubna/wykańczająca CNC i rdzeń; wiercenie głębokich otworów; ręcznie dopasowana wkładka zawiasowa BeCu z weryfikacją termiczną; polska środnik zawiasowy SPI A2/B1; wgłębienie na tabliczkę maszynową i otwory przelotowe z oczkiem zabezpieczającym.

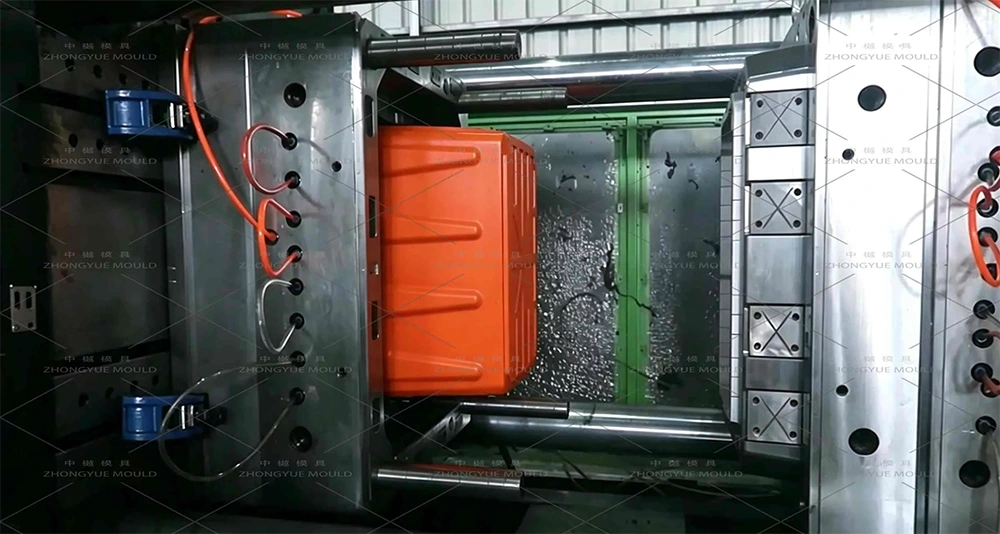

Montaż i próba T1— Działa na własnej maszynie z określonym PP (MFR zgodnie ze specyfikacją); wyprodukować próbkę pełnego montażu; wykonać test składania zawiasów (ręczny/mechaniczny cel 50 tys.+), sprawdzić wysokość zagnieżdżenia (docelowo ≤80 mm dla 600×400), dopasowanie krawędzi układającej do próbki poniżej, jakość pozostałości bramy. Dostarcz film próbny + próbki + raport CMM.

Korekta i ostateczne zatwierdzenie— W razie potrzeby wyregulować przepływ/odpowietrznik chłodzący; wysyłamy w wytrzymałej walizce odpornej na fumigację, z instrukcją obsługi formy, częściami zamiennymi (kołki wypychaczy, wkładka BeCu dostępna jako materiał eksploatacyjny), certyfikaty stali.

Wsparcie posprzedażowe— Roczna gwarancja (nie sztuczna), bezpłatne części zamienne, zdalne wskazówki dotyczące ponownego odpowietrzenia / wymiany wkładu BeCu.

Dlaczego warto wybrać ZHONGYUE MOLD do swojej formy ALC do zagnieżdżania?

Doświadczenie w zakresie form do pojemników euro— 21L/46L/56L/67L 600×400 i 400×300 formy gniazdowe ALC zbudowane we własnym zakresie; zaznajomiony z geometrią krokodyla pokrywy i pojedynczej klapy

Zagnieżdżanie zakłóceń DFM + Doradztwo w zakresie zmęczenia zawiasów— Symulujemy gniazda o wysokości 10 w 3D, sprawdzamy połączenie krawędzi układającej i doradzamy grubość PP MFR (8–12) i środnika zawiasu w celu uzyskania trwałości ponad 50 tys.

Wiedza specjalistyczna w zakresie stref zawiasów BeCu— Umiarkowane chłodzenie (ale nie nadmierne) w celu zachowania plastyczności PP; kontakt termiczny zweryfikowany podczas dopasowania

Ścisła kontrola jakości i przejrzysty postęp— Cotygodniowe zdjęcia obróbki, zatwierdzenie próbki T1 (kontrola wysokości zagnieżdżenia + test składania zawiasów) przed wysyłką

Doświadczenie eksportowe— Formy wysyłane do Europy (dyskusja dotycząca zgodności z normą EN 840), Ameryki Północnej i Południowej, Morza Śródziemnego, Bliskiego Wschodu

1 rok gwarancji + zapasowa wymienna wkładka zawiasu BeCu

Często zadawane pytania — Pudełko do układania w stosy z dołączoną formą pokrywy

P: Jaki PP MFR polecacie dla najlepszej trwałości zawiasów?

Odp.: MFR 8–12 g/10 min (kopolimer PP) idealnie nadaje się do zawiasów integralnych — zachowuje wytrzymałość na zginanie (ponad 50 000 cykli bez białych pęknięć naprężeniowych). MFR 12–18 nadaje się do użytku, ale żywotność zawiasów spada; MFR >20 nie jest zalecany do strefy zawiasów.

P: Ile miejsca oszczędza zagnieżdżanie?

Odp.: Typowa wysokość po zagnieżdżeniu = 75–90 mm (w porównaniu z pełną wysokością 220–365 mm) → zmniejszenie objętości o 60–75%, gdy jest puste. Projektujemy i weryfikujemy w symulacji zagnieżdżenia 3D (10–12 pudełek zagnieżdżonych), aby zagwarantować prześwit ≥1,5 mm (docelowo 2 mm) – bez klinowania.

P: Pokrywka krokodyla (z podwójną klapą) vs. z pojedynczą klapką – czy są jakieś różnice w formie?

Odp.: Obydwa wykorzystują tę samą wnękę 1×1, tworząc korpus + pokrywę + zawias. Pokrywa krokodyla ma środkowo rozcięte żebro, a czasami mini luźną wkładkę lub płytką prowadnicę do podcięcia zatrzasku — uwzględniamy to w DFM. Funkcjonalnie, krokodylkowe pokrywy blokują się centralnie i są lepiej odporne na przypadkowe otwarcie.

P: Czy można dodać otwory zabezpieczające i uchwyty na etykiety?

Odp.: Tak — standard w większości form ALC: oczka Ø4–5 mm do uszczelek jednorazowych i wgłębione tabliczki z etykietami z 4 stron (~80×40 mm) zawarte w projekcie wnęki bez dodatkowej opłaty (chyba że zażądano niestandardowego rozmiaru).

P: Czego potrzebujesz do wyceny?

Odp.: rysunek 2D (PDF/DWG) + model 3D (STP/IGS/X_T) LUB wyraźne zdjęcia z przyciemnieniami (długość × szer. × pełna wys., wysokość zagnieżdżona, objętość, grubość ścianki, szczegóły środnika zawiasów, jeśli są znane). Podaj nam gatunek PP, który planujesz używać (MFR), roczną wielkość, standard zajmowanej powierzchni (400 × 300 lub 600 × 400) i typ pokrywy (pojedyncza klapa / krokodyl).

Poproś o wycenę pudełka do układania w stosy z dołączoną formą pokrywy

Wyślij rysunek 2D Nesting ALC + model 3D (lub przykładowe zdjęcia ze szczegółowymi wymiarami: długość zewnętrzna/wewnętrzna dł. x szer. x wys., wysokość zagnieżdżenia, grubość ściany, środnik zawiasów, jeśli określono) i wymagania projektu. Powiedz nam, jakiego PP MFR będziesz używać i jaki jest styl pokrywki. ZHONGYUE MOLD zapewni bezpłatną analizę DFM dotyczącą zakłóceń w zagnieżdżaniu + komentarz dotyczący zmęczenia zawiasów + podsumowanie chłodzenia Moldflow + formalną wycenę w ciągu 24–48 godzin roboczych.

Skontaktuj się z nami teraz, aby rozpocząć projekt pojemnika z dołączoną pokrywą w rozmiarze europejskim / formy wtryskowej z możliwością układania w stosy!
