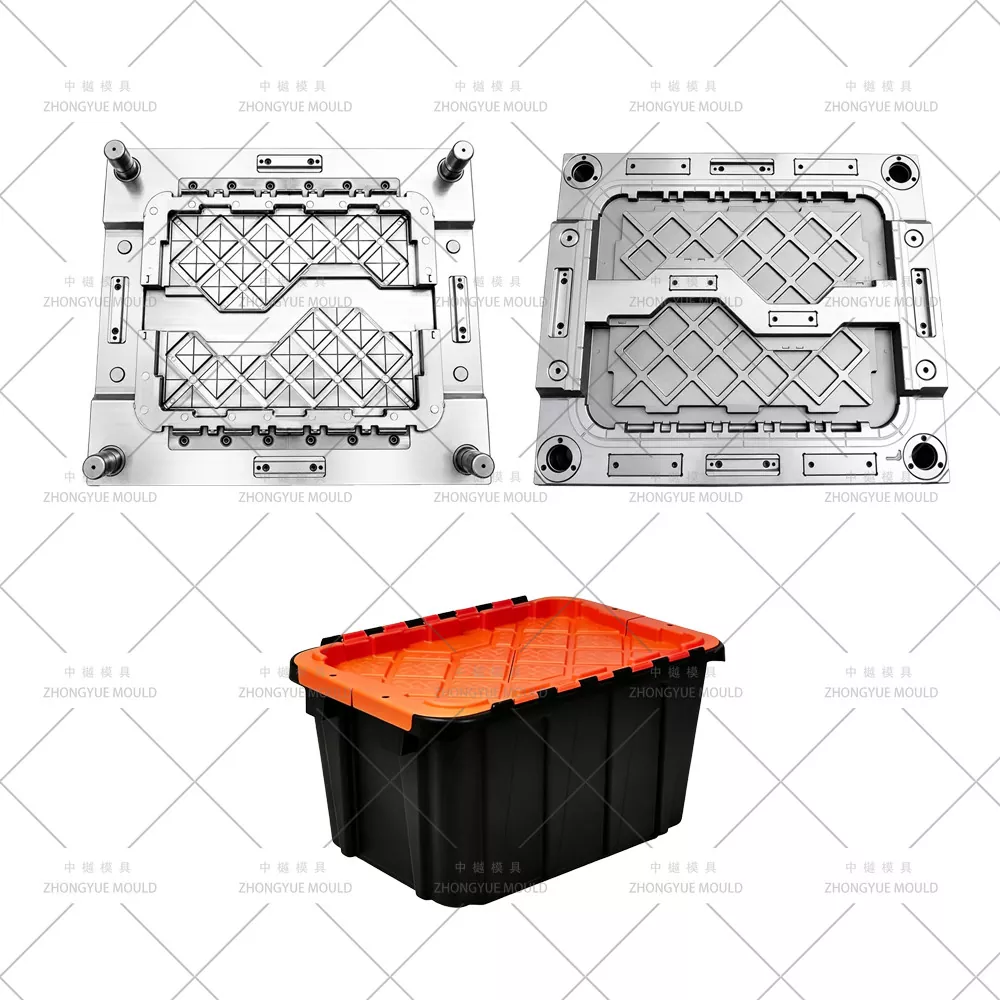

Pudełko do przechowywania z możliwością układania w stosy z dołączoną formą pokrywy

Pudełko do przechowywania z możliwością układania w stosy z dołączoną pokrywką Forma - wymiana wkładów Pojemnik z dołączoną pokrywką w euro / Producent form wtryskowych z możliwością zagnieżdżania

ZHONGYUE MOLD to profesjonalny chiński producent form wtryskowych dostarczający pudła do przechowywania z możliwością układania w stosy z dołączoną pokrywą Formy / wymienne pojemniki do gniazdowania ze zintegrowanymi pokrywkami z zawiasami z PP (wymiary europejskie 400 × 300 mm i 600 × 400 mm – 21 l / 46 l / 56 l / 67 l) dla globalnych sieci marek prywatnych, dostawców usług logistycznych 3PL, dystrybutorów farmaceutycznych i supermarketów operacje na zapleczu.

W przeciwieństwie do standardowych form o pojedynczej specyfikacji, nasz system wymiany wkładek wykorzystuje jedną wspólną podstawę formy (S50C / LKM / DME heavy-duty) z wymiennymi wkładkami matrycowymi i rdzeniowymi dla 21L (400×300×260 mm, ~1,6 kg PP) i 46L/56L (600×400×265–315 mm, ~2,6–3,0 kg PP). Oszczędza to ~30–40% w przypadku programów wielowymiarowych — kupujesz jedną bazę + dwa zestawy wkładek zamiast dwóch kompletnych form. Wszystkie warianty posiadają zintegrowany zawias PP typu Living (środek 0,25–0,4 mm, umiarkowane chłodzenie strefą BeCu w celu zachowania trwałości przy zginaniu ponad 50 tys. cykli), zbieżność zagnieżdżania 1,5–3°/stronę (wysokość zagnieżdżenia 75–90 mm = 60–75% oszczędności objętości), oczka zabezpieczające przed manipulacją i wgłębione uchwyty na etykiety z 4 stron.

Od skrzynek gniazdowych 21 l pod marką własną do sprzedaży detalicznej, pojemników Euro 46 l/56 l z dołączoną pokrywą do kompletacji z magazynu, po antybakteryjne skrzynki z PP (Ag⁺/ZnO) do przemysłu farmaceutycznego/żywnościowego, zapewniamy pełne DFM obejmujące kontrolę interferencji zagnieżdżania (wysokość 10, prześwit ≥2 mm), analizę przepływu kolorowej przedmieszki w celu zapobiegania powstawaniu smug na płaskich powierzchniach pokrywy oraz porowatą stalową wentylację pod kątem właściwości antybakteryjnych/ PP z dodatkiem węgla.

Dane techniczne formy do przechowywania wtrysku tworzyw sztucznych:

Rozjaśnij swój kolejny projekt plastikowej formy do przechowywania pudełek!

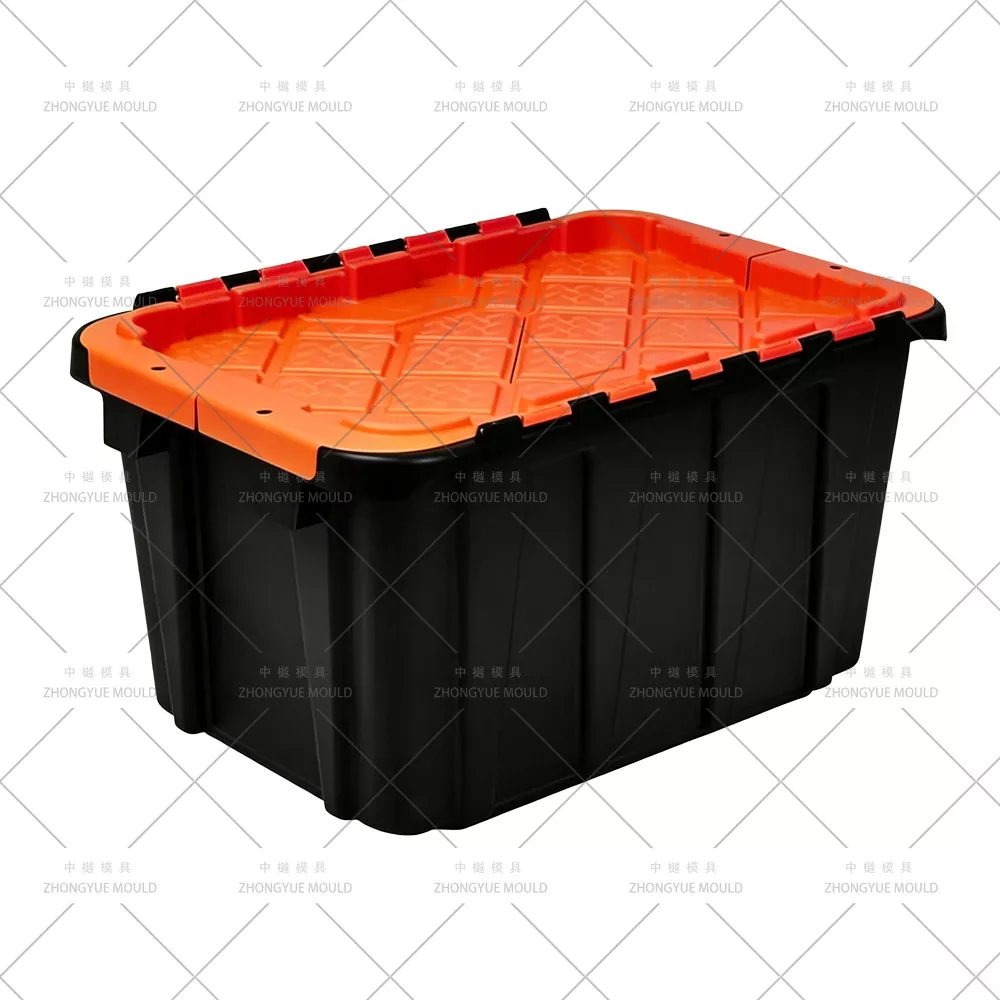

Co to jest pudełko do układania w stosy z dołączoną pokrywą (wstaw wersję Exchange)?

Pudełko do układania w stosy z dołączoną pokrywą to jednoczęściowy pojemnik formowany wtryskowo: korpus pudełka + „krokodyl” z podwójną klapą lub pokrywa z pojedynczą klapą + integralna siatka zawiasów z PP — wszystko za jednym razem (wgłębienie 1×1). W naszej wersji dodano wymienne bloki wkładek matrycowych/rdzeniowych w ramach wspólnej podstawy formy głównej, dzięki czemu można produkować zarówno serie 400×300 (21L), jak i 600×400 (46L–67L), wymieniając tylko płytki (zmiana trwa 30–45 minut).

Kluczowe identyfikatory w porównaniu z poprzednimi artykułami:

Włóż system wymiany formy— wspólny wspornik, kasety z prowadzonymi wkładkami, umiejscowione za pomocą kołków ustalających i zabezpieczone śrubami sześciokątnymi; powtarzalność ±0,05mm.

Kompatybilny z antybakteryjnym / ESD PP— porowate wkładki odpowietrzające (ze stali spiekanej) w strefach ostatniego napełnienia, aby zapobiec poparzeniom podczas pracy z Ag⁺/ZnO lub PP z zawartością węgla.

Szybka zmiana koloru DFM— wyważony kanał (lub gorąca końcówka na wkład), analiza lidera przepływu zapewnia równomierne rozproszenie pigmentu; Lokalizacja bramki zoptymalizowana pod kątem ukrycia linii spoin/spoin na szerokiej górze pokrywy.

Dynamiczny test stosu Kontrola DFM— gwarantowana płaskość górnego kołnierza ±0,2mm; symulowane obciążenie znamionowe o wysokości 5 stosów (25 kg dynamiczne / 100 kg statyczne zgodnie z normą Euro ALC — strona internetowa 3/14) w raporcie DFM.

Kieszeń RFID / wgłębienie na tabliczkę z logo ultradźwiękowym— wnęka zawiera wyfrezowaną kieszeń na przyszłą etykietę RFID pod pokrywą oraz wymienną wkładkę z wytłoczeniem/wytłoczeniem logo.

Wkładka zawiasu, którą można konserwować na miejscu— Blok strefy zawiasu BeCu przykręcony od strony podziału → wymienić zużytą wkładkę do polerowania zawiasów bez rozbierania całej wnęki.

Najważniejsze cechy inżynierii form (wymiana płytek / zagnieżdżanie AM-Ready ALC)

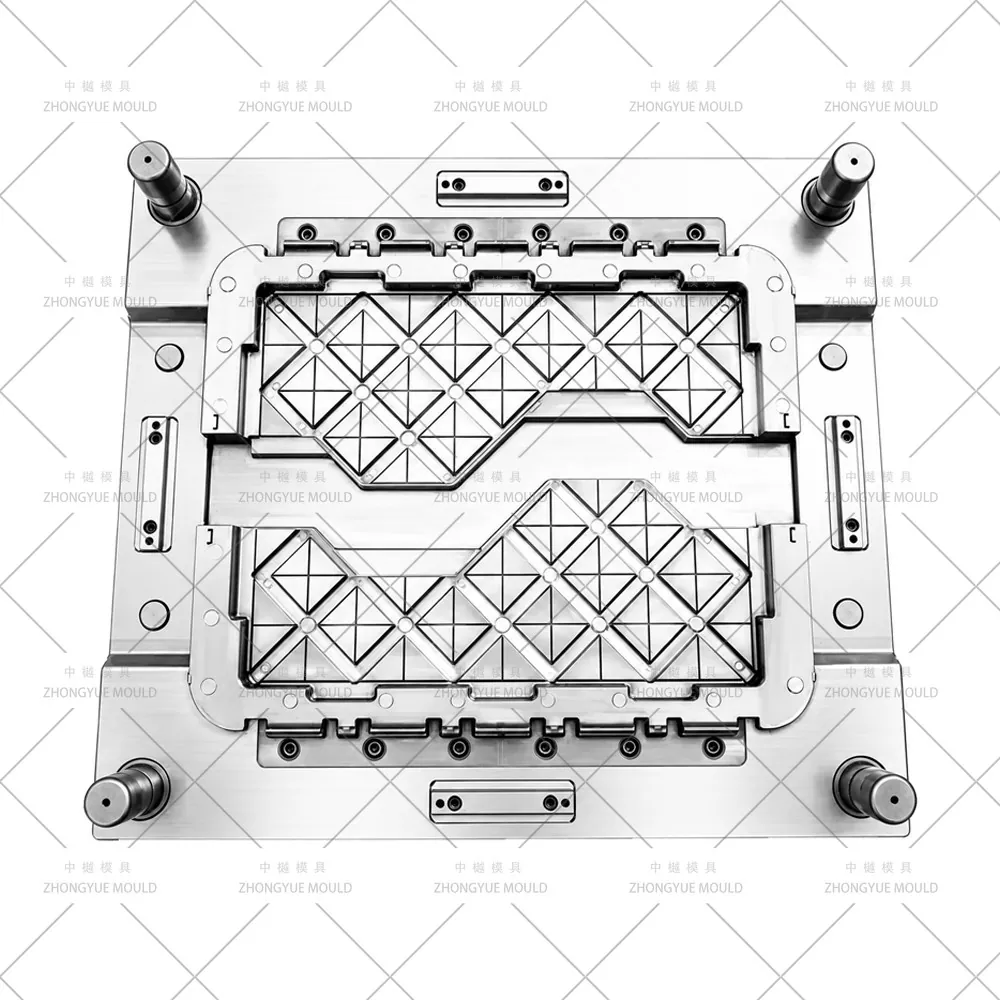

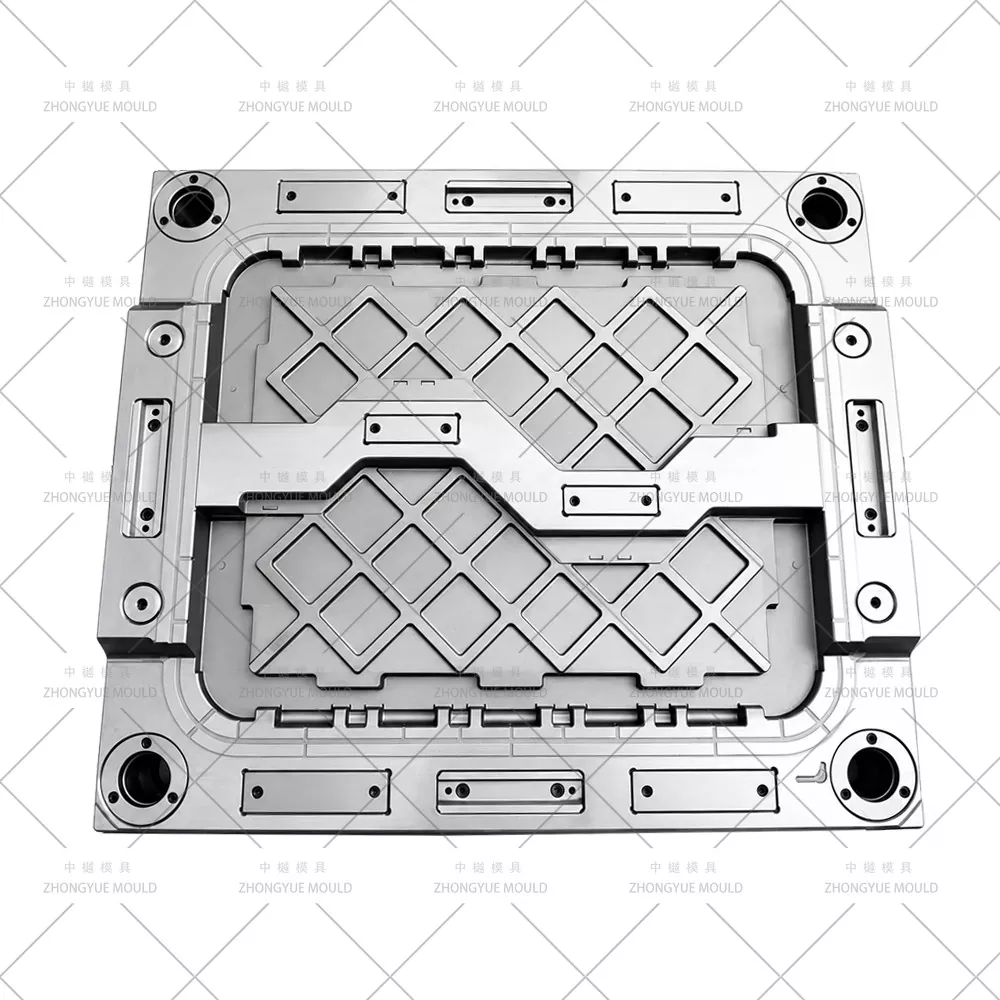

Wstaw projekt podstawy formy wymiany

Podstawa główna LKM/DME Płyta C + płyta nośna obrobiona maszynowo dla kaset z wkładkami prowadzącymi (wkładki gniazdowe i rdzeniowe) umiejscowionych za pomocą kołków ustalających Ø20–25 mm, mocowanych za pomocą śrub z łbem walcowym z łbem walcowym. Indeksowana powtarzalność ≤0,03mm. Dostępne zestawy wymienne: 21L (powierzchnia 400×300) i 46L (powierzchnia 600×400). Opcjonalne wyceny wkładek z rdzeniem głębokotłocznym 56L/67L.

Zintegrowany zawias PP Living — cieńsza tkanina i umiarkowane chłodzenie BeCu

Środnik zawiasu wnękowego miejscowo pocieniony do 0,25–0,4 mm (typowo 0,3 mm dla PP MFR 8–12) z promieniami mieszanymi R0,15–0,25 mm, polerowany SPI A2/B1. Wkładka BeCu w strefie zawiasów pracuje przy ΔT 5–6 ℃ (umiarkowany przepływ — NIE przechłodzenie!), aby zachować orientację molekularną PP i wytrzymałość na zginanie (ponad 50 000 cykli otwierania/zamykania). Wkładka zawiasu stanowi wymienną blokadę przykręcaną od strony podziału.

Stożek zagnieżdżający i DFM o wysokim poziomie interferencji 10

Ściana boczna pochylona 1,5–3°/bok (wewnętrzna i zewnętrzna taka sama zbieżność, aby zachować stałą ścianę po zagnieżdżeniu). Symulujemy 10 zagnieżdżonych pustych przestrzeni w 3D → sprawdź minimalny prześwit ≥2 mm (zalecane ≥1,5 mm) pomiędzy zagnieżdżoną ścianą a występami/żebrami podstawy. Docelowa wysokość zagnieżdżenia: 75–90 mm (zakres 21L–67L) = zmniejszenie objętości o 60–75%.

Wentylacja antybakteryjna / ESD PP (wkładki z porowatej stali)

W przypadku Ag⁺/ZnO antybakteryjnego PP ESD lub zawierającego węgiel: wkładki odpowietrzające ze spiekanej porowatej stali (pory 10–20 μm) w strefie ostatniego napełnienia (korona pokrywy i głęboki kołnierz rdzenia) + odpowietrzniki w linii podziału 0,01–0,015 mm → zapobiegają przypaleniom spowodowanym cząsteczkami dodatków. Wkładki wentylacyjne dostępne z zewnątrz formy w celu czyszczenia/wymiany.

Zapobieganie przepływowi i smugom barwnika DFM

Brama umieszczona na wewnętrznym kołnierzu pokrywy lub na wewnętrznym kołnierzu górnej części skrzynki — pozostałość ukryta przed powierzchnią zewnętrzną; długość przepływu zrównoważona na wnękę. Przeprowadzamy symulację wypełniacza Moldflow + śladu barwnika, aby potwierdzić brak linii spawu/spoiny na widocznej powierzchni górnej pokrywy; zalecić szybkość opadania MB (1–2%) i liczbę obrotów na minutę odzysku śrub, aby uniknąć odprysków/smugów na dużych satynowanych powierzchniach.

Kontrola płaskości górnego kołnierza ±0,2 mm i połączenia wargi stosu

Górny kołnierz obrobiony maszynowo do płaskości ±0,2 mm; wgłębienie na wargę układającą łączy się z pokrywą pudełka poniżej (przy pełnym stosie). DFM sprawdza głębokość krawędzi stosu w stosunku do punktu odniesienia pokrywy, aby zapobiec kołysaniu się na stosie o 5 wysokościach obciążenia zgodnie z normą Euro ALC (obciążenie statyczne 100 kg, dynamiczne 25 kg — strona 3/14).

Oczko zabezpieczające i 4-stronne wgłębienie na etykietę

Wtopione otwory przelotowe (oczka) Ø4–5 mm na jednorazowe plomby zabezpieczające; wgłębione tabliczki etykietowe 80×40mm (4 strony, zanurzenie ≥2°, zaokrąglenie R0,5mm) do etykiet samoprzylepnych/sitodrukowych — bez dodatkowych opłat za narzędzia, chyba że mają wymiar niestandardowy.

Ukryta bramka pomocnicza na górnym kołnierzu wewnętrznym pokrywy/Bx

Brama podwodna o średnicy 1,2–1,8 mm zostaje czysta na wewnętrznym niewidocznym kołnierzu; NIGDY nie należy otwierać drzwi przez zawiasy (słaba orientacja i ryzyko poparzenia). Zimnokanałowy odgałęzienie Y na wkład lub gorąca końcówka (YUDO/SYNVENTIVE 1-końcówka) opcjonalnie.

Dolny promień BeCu + centralne chłodzenie przegrody

Rdzeń: przegroda Ø10–12mm; Promień dolny wnęki: wkładka BeCu; Strefa zawiasów: osobna wkładka BeCu o umiarkowanej ΔT. 2–3 obwody izolowane; ΔT wlot-wylot ≤4℃ (rdzeń), 5–6℃ (strefa zawiasów OK).

Zastosowania ALC z wymianą wkładek (21L i 46L/56L/67L)

Nasz proces produkcji i walidacji (włóż formę ALC do zagnieżdżania na wymianie)

Zagnieżdżanie + MB Flow + AM-Vent DFM Przegląd — Przeanalizuj ścianę (1,8–2,8 mm), środnik zawiasów 0,25–0,4 mm z promieniami, zbieżność zagnieżdżenia 1,5–3°/stronę, kolor MB w dół i położenie bramki, aby uniknąć linii spawu na górze pokrywy. Symuluj zakłócenia o wysokości 10 gniazd (prześwit ≥2 mm) i przepływ wypełnienia za pomocą śladu barwnika. Dla AM/ESD PP: określić lokalizacje porowatych otworów wentylacyjnych. Bezpłatny raport DFM.

Obróbka podstawowa i płytkowa — obróbka zgrubna/wykańczająca CNC i płytki rdzeniowe do ±0,02 mm; ręcznie dopasowana wkładka zawiasowa BeCu z kontrolą kontaktu termicznego; maszynowe wgłębienia na tabliczki znamionowe i oczka zabezpieczające; Zainstalowane porowate wkładki wentylacyjne i przetestowane przepływem powietrza.

Montaż i próba T1 (oba zestawy płytek) — Uruchom na własnej maszynie z określonym PP (MFR zgodnie ze specyfikacją). Wytwórz próbki z wkładek 21L i 46L (zarejestrowany czas wymiany). Sprawdź: test składania zawiasów (ręczny/mech cel 50k+), wysokość zagnieżdżenia (docelowa ≤80mm dla 46L), płaskość górnego kołnierza ±0,2mm, jakość pozostałości po bramie. Dostarcz film próbny + próbki + raport CMM.

Korekta i ostateczna akceptacja — w razie potrzeby wyreguluj przepływ/odpowietrznik chłodzący; główna baza statku + kasety wkładane w oddzielnych, oznakowanych skrzynkach wolnych od fumigacji, z instrukcją obsługi formy, częściami zamiennymi (sworznie wypychaczy, wkładka zawiasów BeCu dostępna jako materiały eksploatacyjne, porowate części zamienne odpowietrznika).

Wsparcie posprzedażowe — 1 rok gwarancji (nie wyprodukowanej przez człowieka), bezpłatne części zamienne, zdalne wskazówki dotyczące procedury wymiany wkładu i wymiany BeCu/wentylatora.

Dlaczego warto wybrać ZHONGYUE MOLD do formy ALC z wymianą wkładek?

Wymiana wkładek i wielowymiarowe doświadczenie Euro ALC — Stworzyliśmy formy o wspólnej podstawie dla skrzynek zagnieżdżających 21L(400×300)+46L(600×400) z wymiennymi kasetami z gniazdami/rdzeniowymi — pozwala zaoszczędzić 30–40% w porównaniu z dwoma pełnymi formami.

Zaawansowane DFM: Zakłócenia zagnieżdżania + przepływ MB + planowanie odpowietrzników AM/ESD — symulujemy 10-wysokie gniazda, zapobiegamy smugom przepływu kolorowej przedmieszki i określamy odpowietrzniki z porowatej stali dla PP przeciwdrobnoustrojowego/wypełnionego węglem przed cięciem stali.

Wymienna wkładka zawiasu BeCu (przykręcana od strony podziału) — Zużyta strefa pasty do zawiasów wymieniona w ciągu kilku minut bez usuwania ubytków; ekonomicznie wydłuża żywotność formy.

Ścisła kontrola jakości i przejrzysty postęp — cotygodniowe zdjęcia obróbki, próbki T1 z obu zestawów płytek, test składania zawiasów i weryfikacja wysokości zagnieżdżenia przed wysyłką.

Doświadczenie eksportowe — Formy wysyłane do Europy (omówienie śladu EN 840), Ameryki Północnej i Południowej, Morza Śródziemnego i Bliskiego Wschodu.

Dostępna roczna gwarancja + zapasowe wkładki zawiasów BeCu / porowate wkładki wentylacyjne

Często zadawane pytania — Pudełko do układania w stosy z dołączoną pokrywką (włóż wymienną) Forma

P: Co to jest system wymiany wkładek i dlaczego powinienem go używać?

Odp.: Jedna wytrzymała podstawa formy + wymienne kasety wkładek do matryc/rdzenia dla różnych rozmiarów (np. 21L 400×300mm i 46L 600×400mm). Płacisz za jedną bazę + dwa zestawy wkładek zamiast dwóch kompletnych form – oszczędzasz ~30–40% CAPEX. Zmiana ~30–45 min poprzez poluzowanie śrub zaciskowych i wymianę wkładek umieszczonych na kołkach.

P: Czy można zastosować antybakteryjny PP (przedmieszka jonów srebra/cynku) lub PP ESD?

O: Tak. Dodatki te mogą powodować oparzenia, jeśli nie są odpowiednio wentylowane. Projektujemy wkładki odpowietrzające ze spiekanej porowatej stali w strefach ostatniego napełnienia + głębsze odpowietrzniki w linii podziału → zapobiegają rozpryskom/przypaleniom. W instrukcji formy zanotujemy interwał czyszczenia odpowietrznika.

P: Jak zapobiec kolorowym smugom na dużych, płaskich powierzchniach pokrywek?

Odp.: Przeprowadzamy symulację wypełniacza Moldflow + śladu barwnika na podstawie współczynnika ubytku kolorowej przedmieszki (typowo 1–2%). Zasuwa umieszczona na kołnierzu wewnętrznym (ukryta) o zrównoważonej długości przepływu; sprawdzamy, czy na widocznej powierzchni górnej pokrywy nie widać linii spawu. Dostępne są również porady dotyczące prędkości obrotowej śruby i przeciwciśnienia.

P: Jaki PP MFR polecasz, aby uzyskać najlepszą trwałość zawiasów w tej formie?

Odp.: MFR 8–12 g/10 min (kopolimer PP) dla zawiasu integralnego — zachowuje wytrzymałość na zginanie (ponad 50 000 cykli) bez białych pęknięć naprężeniowych. MFR 12–18 nadaje się do użytku, ale żywotność zawiasów spada; MFR >20 nie jest zalecany do strefy zawiasów.

P: Czego potrzebujesz do wyceny?

Odp.: rysunek 2D (PDF/DWG) + model 3D (STP/IGS/X_T) KAŻDEGO żądanego rozmiaru (np. 21L + 46L) LUB wyraźne zdjęcia z przyciemnieniami (zewnętrzna/wewnętrzna długość × szer. × wys., grubość ścianki, wysokość zagnieżdżenia, jeśli jest znana, specyfikacja zawiasów, jeśli istnieje). Podaj nam klasę PP (MFR), roczną wielkość, kolor-MB% i czy potrzebna jest wersja antybakteryjna/ESD.

Poproś o wycenę pojemnika do układania w stosy z dołączoną formą pokrywy (system wymiany wkładek)

Prześlij swoje rysunki ALC 2D/3D dotyczące zagnieżdżania (dla każdego rozmiaru — np. 21L 400×300 i 46L 600×400) i wymagania projektu (PP MFR, kolor-MB%, antybakteryjność/ESD tak/nie). ZHONGYUE MOLD zapewni bezpłatny raport dotyczący zakłóceń w zagnieżdżaniu + MB-Flow + AM/ESD Vent DFM + formalną wycenę w ciągu 24–48 godzin roboczych.

Skontaktuj się z nami teraz, aby rozpocząć projekt wkładanej wymiany w rozmiarze europejskim, z możliwością zagnieżdżenia, pojemnika z dołączoną pokrywą / formy wtryskowej z możliwością układania w stosy!
