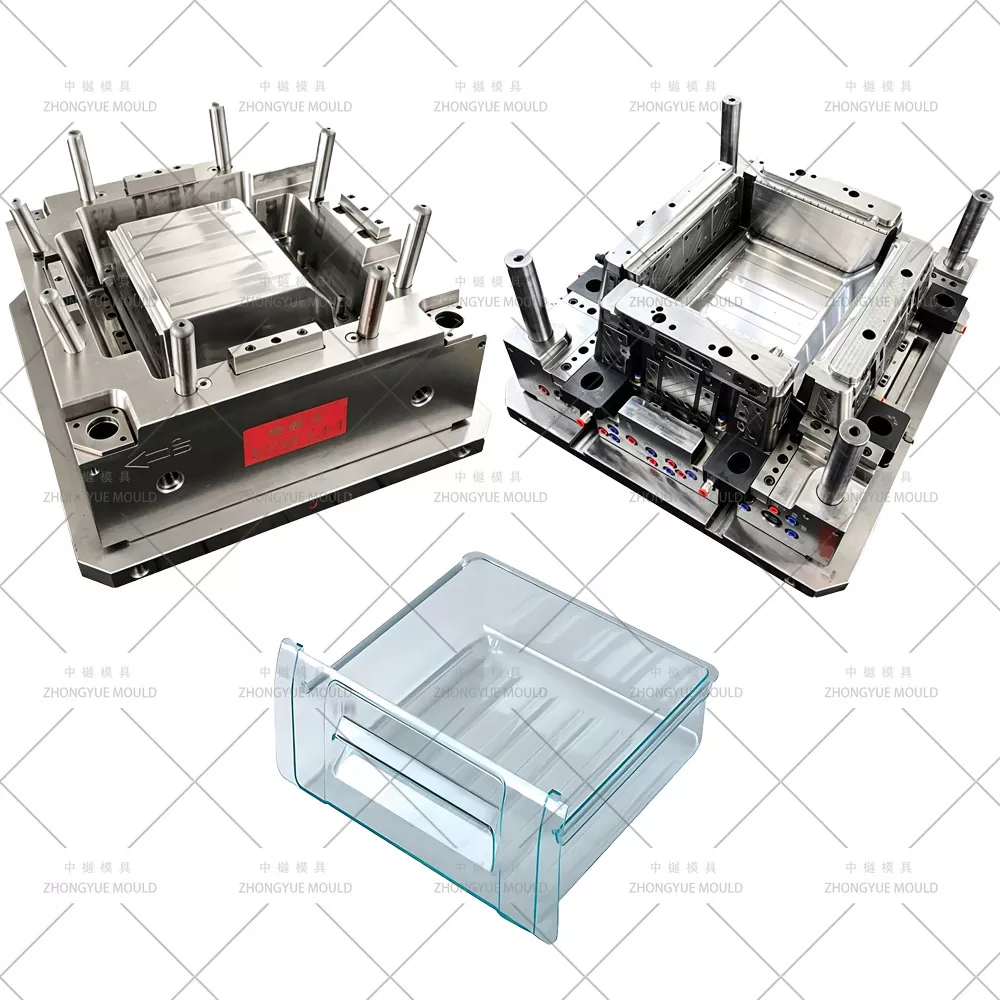

Szuflady lodówki to złożone, wielkogabarytowe elementy z tworzywa sztucznego, które wymagają dużej precyzji w projektowaniu form. W tym studium przypadku szczegółowo opisano, jak firma Zhongyue Mold zaprojektowała wysokowydajne rozwiązanie dla szuflady lodówki z PS (polistyrenu), stawiając czoła wyzwaniom związanym z wyjmowaniem z formy, chłodzeniem i integralnością strukturalną.
|

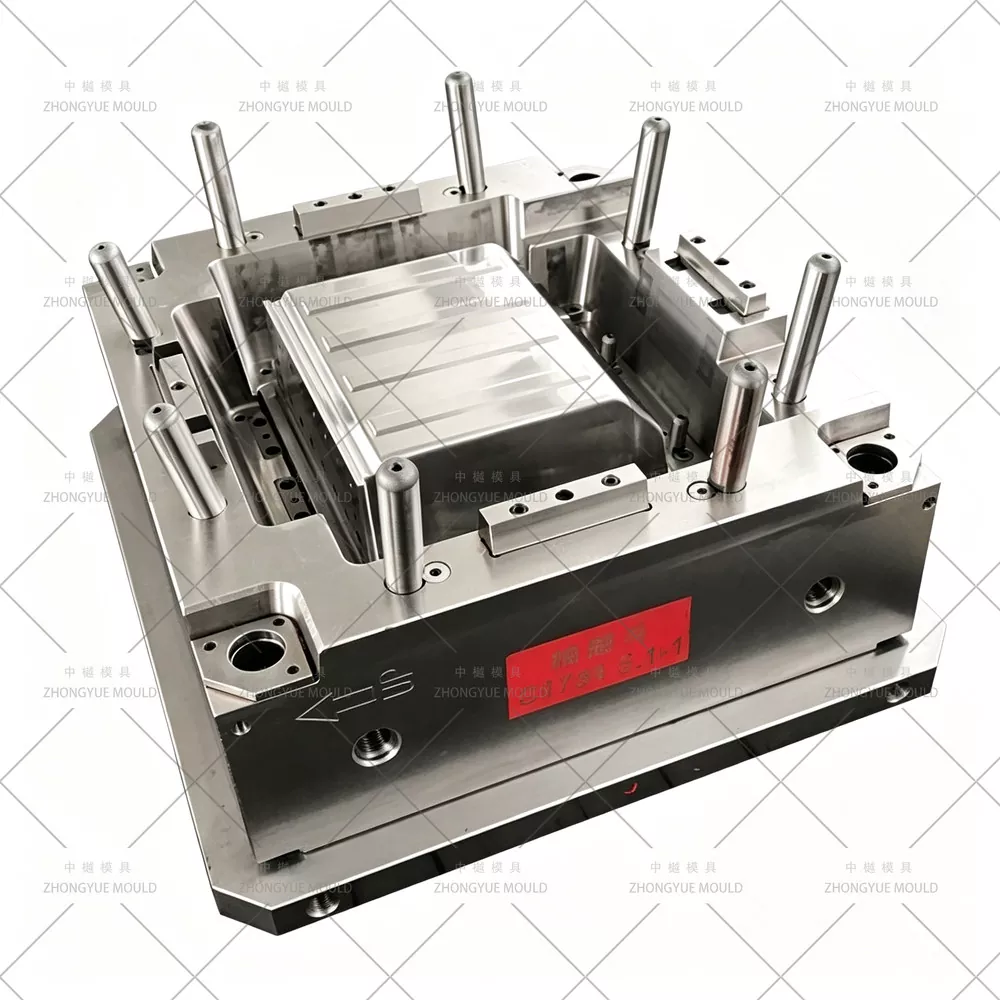

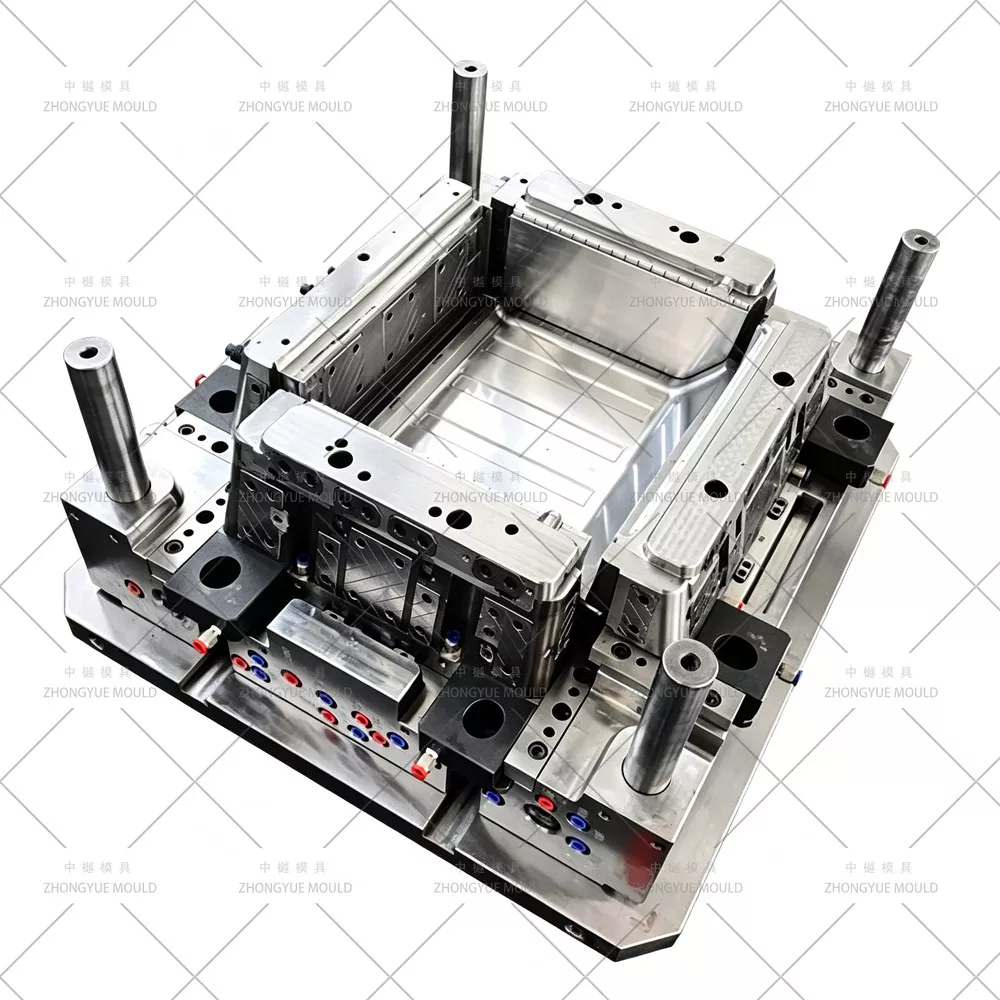

Nazwa formy |
Plastikowa forma do szuflady lodówki |
|
|
Materiał formy |
P20,2738,718H,NAK80,2316,S136,H13 itp |
|
|
Baza formy |
Własna produkcja, LKM, DME, ASSAB |
|
|
Wgłębienie |
Pojedyncze/wiele |
|
|
Biegacz |
Kanał zimny i kanał gorący |
|
|
Marka Hot Runnerów |
Mistrz, HUSKY, YUDO itp. |
|
|
Oprogramowanie Degsin |
UG: Aoto CAD i tak dalej |
|
|
Życie pleśni |
50-100 milionów strzałów/5-6 lat, nawet po 10 latach przy dobrej konserwacji |
|
|
Czas T1 |
45-60 dni |
|
|
Materiał plastikowy |
Komputer ABS |
|
|
Typ bramy |
Brama punktowa, brama krawędziowa, brama pomocnicza, brama filmowa, brama zaworowa, otwarta brama itp. |
|
|
Obróbka powierzchni formy |
EDM, tekstura, polerowanie na wysoki połysk |
|
|
Systemu Jakości |
ISO9001 |
|
|
Kod HS |
8480719090 |
|
|
Pochodzenie |
Huangyan Zhejiang Chiny |
|
|
Pakiet |
Drewniana skrzynka |
|
|
Materiał formy |
Twardość |
Życie pleśni |
|
P20 |
HRC 28-33 |
>300 000 strzałów |
|
718 |
HRC 33-36 |
>500 000 strzałów |
|
H13 |
HRC >43 |
> 800 000 strzałów |
|
2344 |
HRC > 48 |
> 800 000 strzałów |
|
S136 |
HRC 48-52 |
> 1 000 000 strzałów |
Rozjaśnij swój kolejny projekt formy do lodówki!

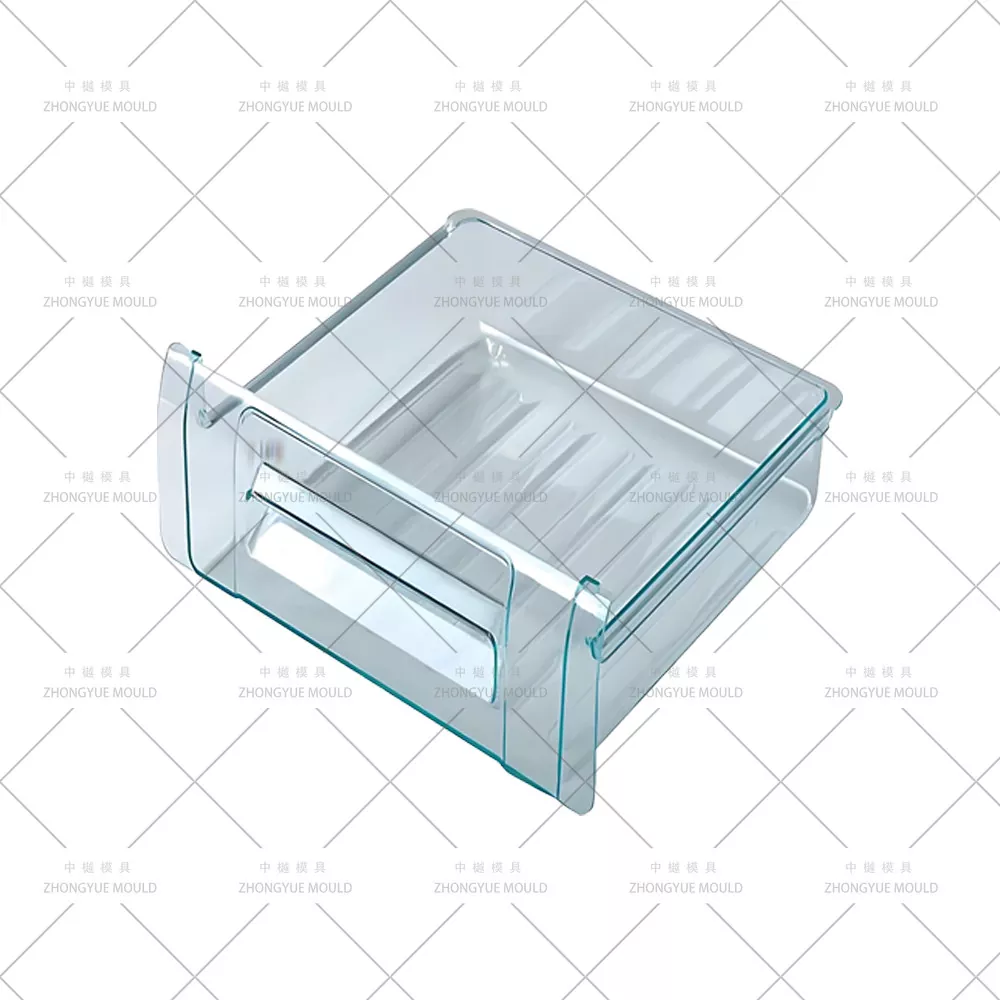

Szuflada lodówki ma złożoną geometrię, obejmującą:
Łukowa powierzchnia w górnej części przedniej.
Wiele klamer (z przodu, na środku, na wewnętrznej powierzchni i na obu ścianach bocznych).
Wzdłuż otworu szuflady wąska spódnica (szerokość ok. 8mm).

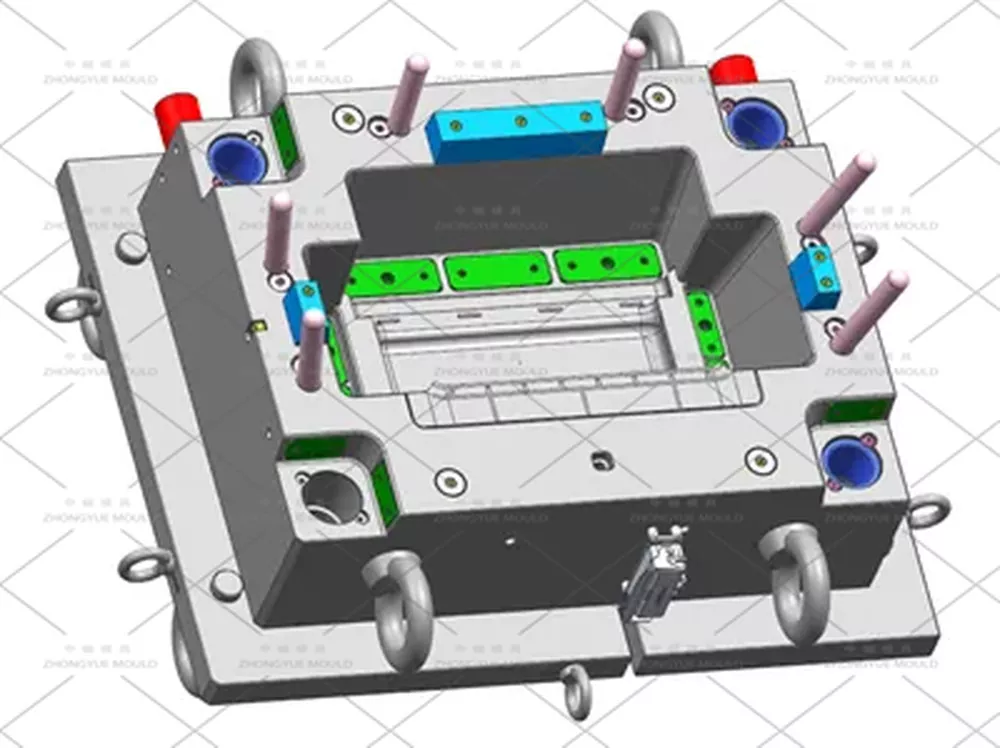

Aby pokonać wyzwania związane z wyjmowaniem z formy, wdrożyliśmy rozwiązanie hybrydowe łączące stałe suwaki formy, suwaki boczne i mechanizm wybijania z ukośnym naciśnięciem, aby usunąć wszystkie podcięcia bez uszkadzania przezroczystej części PS.
|

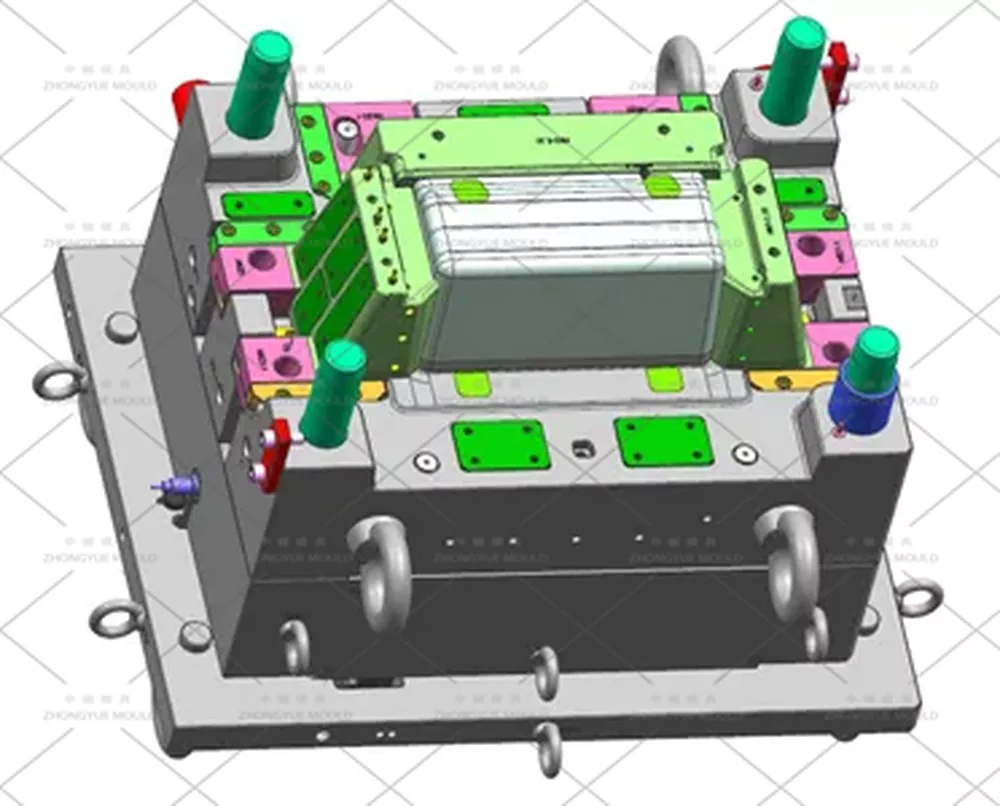

Sekcja |
Komponent/system |
Kluczowe cechy techniczne i logika projektu |
|
2.1 |
Suwak z przodu |
Struktura: Zintegrowana konstrukcja zapewniająca wysoką wytrzymałość. Estetyka: Ukryty rowek ślizgowy na siedzisku, aby zapobiec powstawaniu linii pomocniczych na widocznej powierzchni. |
|
2.2 |
Mechanizm bocznego suwaka |
Konstrukcja: Pochylony słupek prowadzący + suwak. Produkcja: Dzielona konstrukcja (suwak + gniazdo) dla ułatwienia obróbki i konserwacji. |
|
2.3 |
Ukośny mechanizm pchający |
Struktura: System rowków T dla wewnętrznej klamry uchwytu. Wydajność: Podwójne popychacze zapewniają zrównoważony ruch; kątowa szczelina pasuje do przeciągu klamry. |
|
2.4 |
Zaawansowany system wyrzucania |
Struktura: Trzyczęściowa płyta dociskowa w kształcie litery U. Funkcja: Inkrustowana konstrukcja zapobiega zakleszczeniom; płaski popychacz zapewnia zsynchronizowany ruch. |
|
2.5 |
Urządzenie do rozbijania próżni |
System: Podwójne jednostki rozdmuchowe (ruchoma i stała forma). Działanie: Sekwencyjna aktywacja, aby zapobiec pęknięciom próżniowym podczas otwierania formy. |
|
2.6 |
System gorących kanałów |
Komponent: Dysza zaworu iglicowego Mould-Master. Konstrukcja bramy: Wgłębiona lokalizacja bramy w celu ukrycia śladów spoin. |
|
2.7 |
Baza formy i wyrównanie |
Struktura: Zintegrowana stała płyta + struktura wkładki do ruchomej formy. Wyrównanie: Wgłębienia stożkowe 10° i występy do samonastawności. |
|
2.8 |

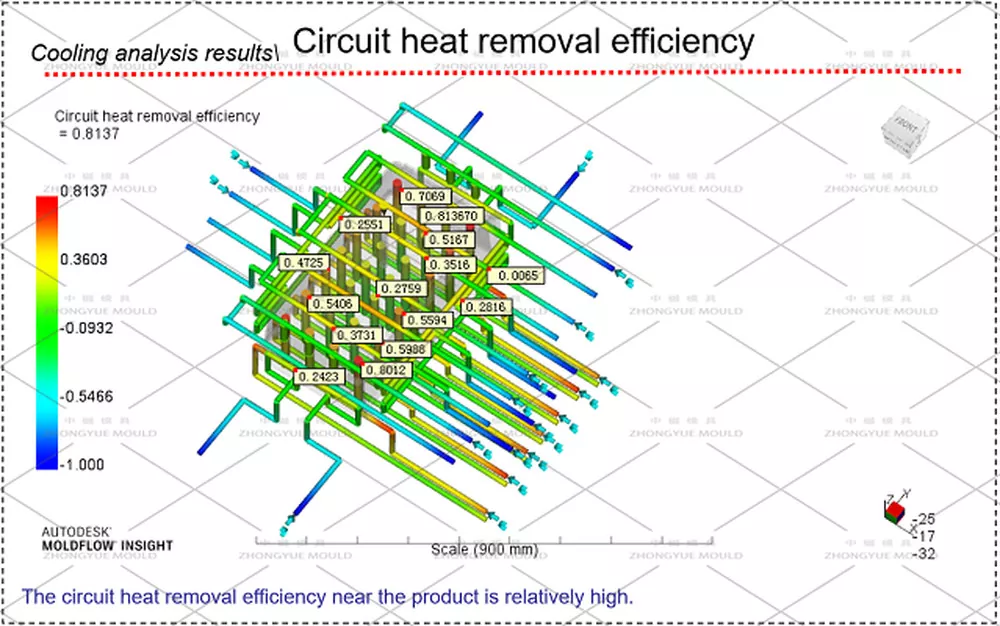

Konformalny układ chłodzenia |
Kanały: Niezależne obwody dla stałej formy; zygzakowate kanały wewnętrzne dla ukośnych bloków pchających. Zaleta: Zapobiega nagrzewaniu krzyżowemu i zapewnia równomierne chłodzenie. |

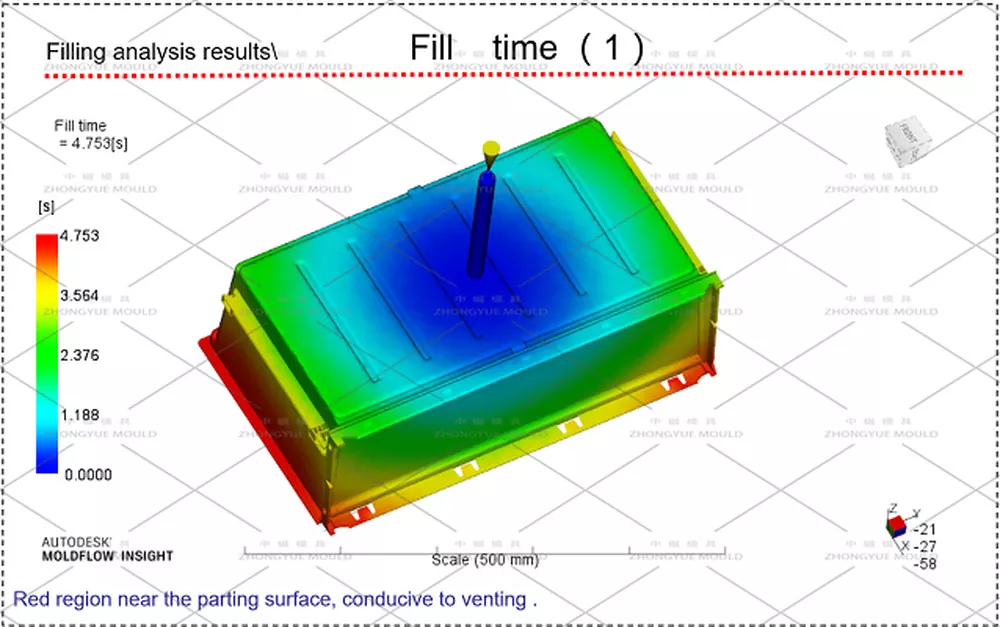

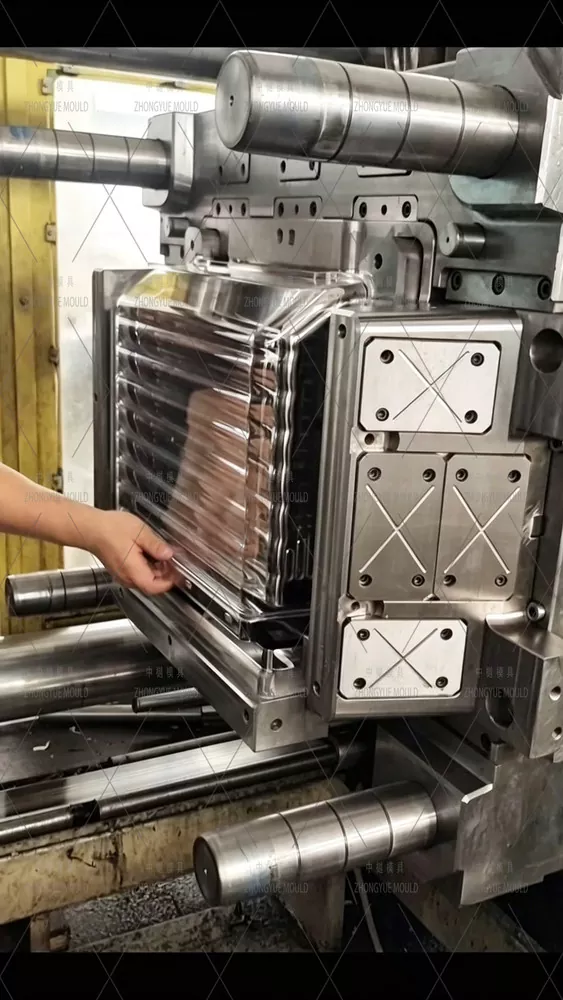

Ta dwupłytowa forma działa w następujący sposób:
Wtrysk i chłodzenie: Gorący kanał wypełnia wnękę; kanały chłodzące zestalają PS.
Otwarcie formy: Ruchoma forma cofa się. Suwaki i mechanizmy ukośne rozpoczynają usuwanie formy.
Wyrzut: Wyrzutnik wtryskarki aktywuje system płyty dociskowej, podnosząc szufladę.
Reset: Proces odwraca się w następnym cyklu.
Lista materiałów:
Stała płyta formy: wstępnie hartowana stal 2711
Ruchoma wkładka formy: stal 2311
Elementy rdzenia (suwaki/ukośne dociski): Stal 2711 z azotowaniem (głębokość 0,15 mm, 50–52 HRC)
Podstawa formy: stal średniowęglowa 1050
Protokół obróbki precyzyjnej:
Wykańczanie od montażu: krytyczne części ruchome (rdzeń, suwaki, wypychacze) są montowane przed końcową obróbką CNC, aby wyeliminować różnice w krokach.
Teksturowanie EDM: Płytki dociskowe są razem trawione elektrochemicznie, aby zapobiec widocznym liniom podziału.
Cięcie drutu: wykorzystuje odniesienia dostarczane przez NC do wyrównania na poziomie mikronów.
