Plastikowa forma do lodówki

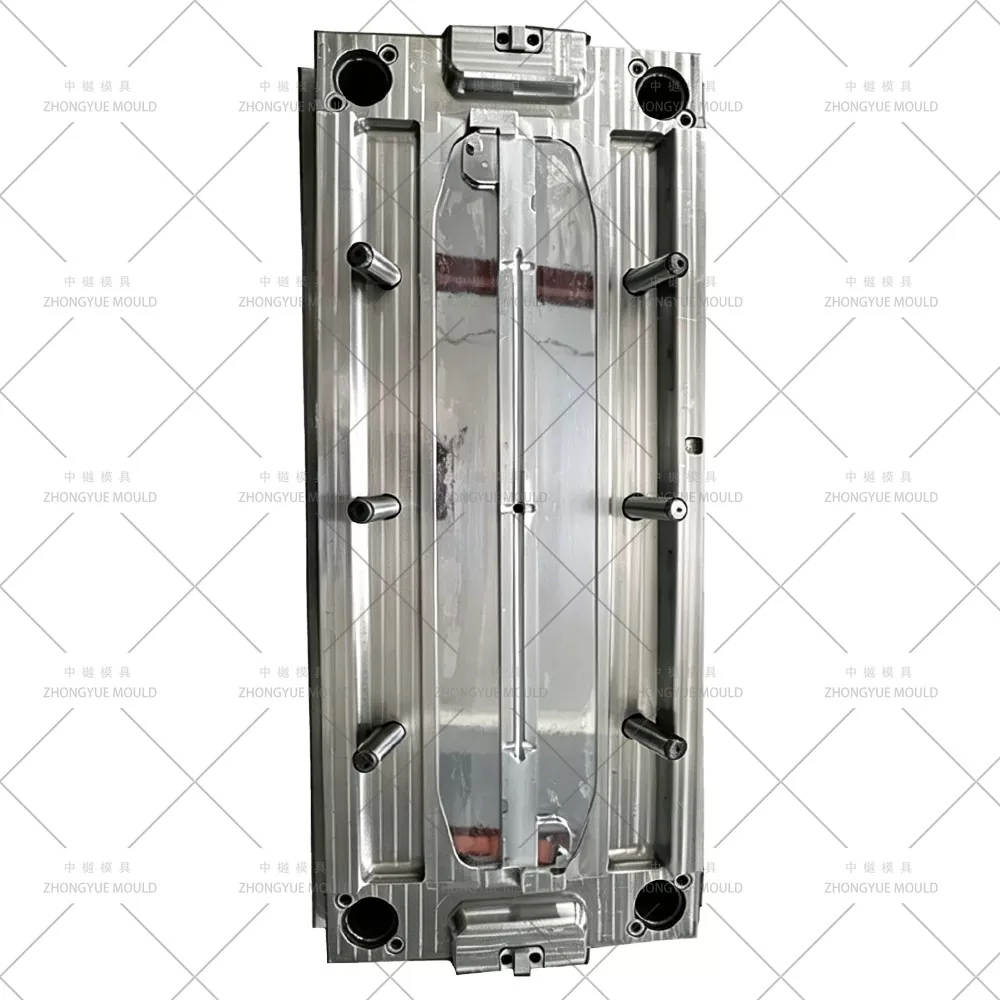

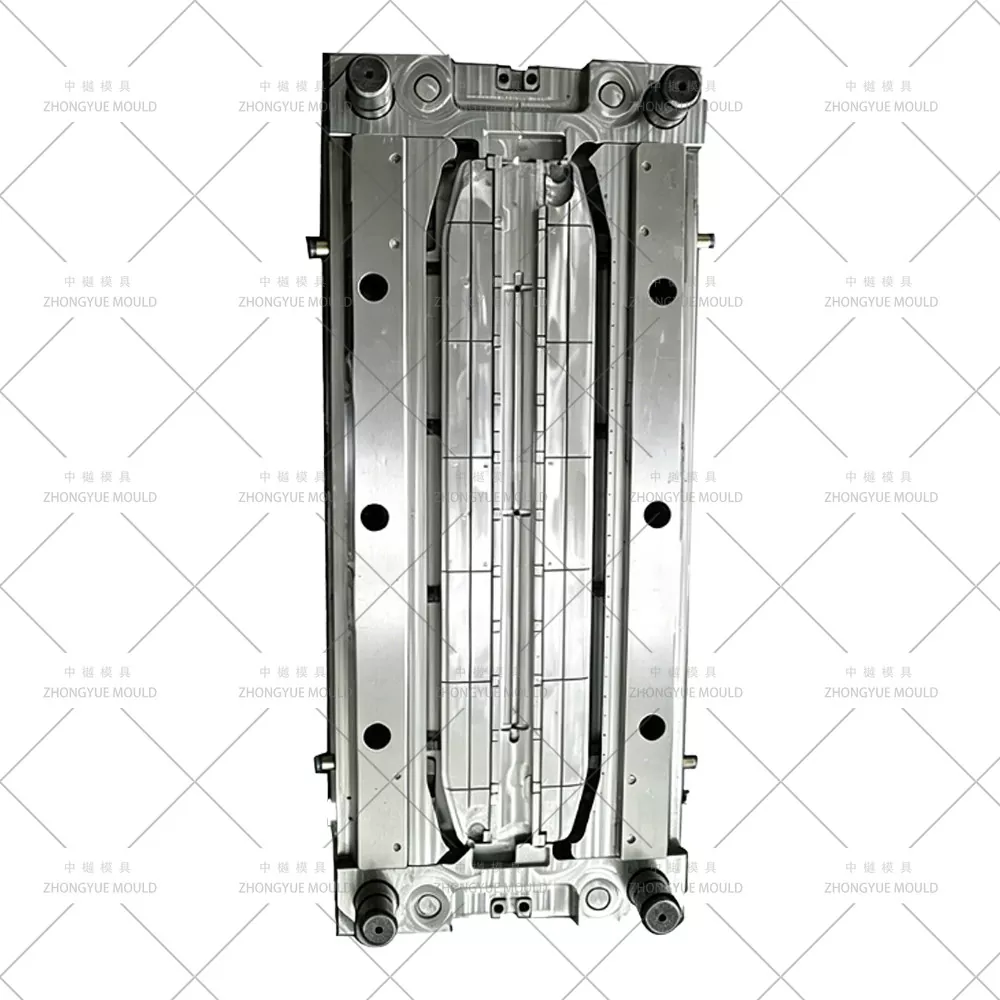

Klamka do drzwi lodówki to krytyczny element estetyczny i funkcjonalny, łączący kolumnę i uchwyt w jedną całość. W Zhongyue Mould zapewniamy precyzyjne plastikowe formy do lodówek przeznaczone do masowej produkcji uchwytów zarówno do zamrażarek, jak i do komór wymiennych.

Wykorzystując zaawansowaną technologię 1-forma-2-gniazdo, nasze formy umożliwiają producentom produkcję dwóch różnych konstrukcji uchwytów jednocześnie w jednym cyklu. Takie podejście znacznie poprawia wydajność produkcji i zmniejsza koszty produkcji przy jednoczesnym zachowaniu rygorystycznych standardów wyglądu wymaganych przez branżę AGD.

Wyzwanie techniczne: dlaczego obsługa pleśni jest trudna

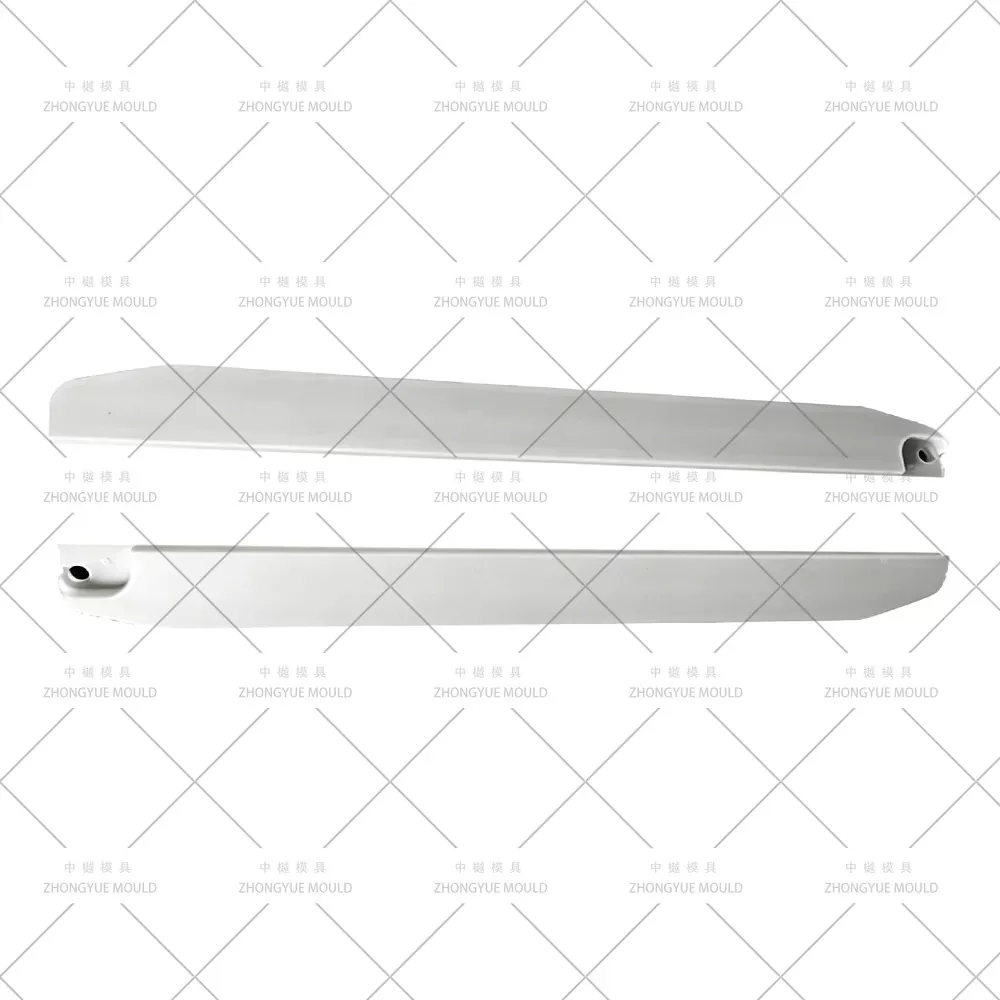

Klamki do drzwi lodówek zalicza się do długich, cienkościennych części o złożonej geometrii. Do podstawowych wyzwań należą:

Jakość powierzchni: Nie są dozwolone żadne ślady po spawaniu, pęcherze lub zadrapania.

Złożona geometria: funkcje obejmują głębokie podcięcia (do 14,3 mm), wzmacniające żebra, okna wystawowe i zakrzywione powierzchnie.

Dokładność wymiarowa: Powierzchnie współpracujące (S1 i S2) muszą być idealnie płaskie, aby zapewnić płynne połączenie z powłoką drzwi.

Przepływ materiału: Przy długościach przekraczających 900 mm (w przypadku uchwytów zamrażarek) i średniej grubości ścianek wynoszącej 1,8 mm, utrzymanie równowagi przepływu stopu na długich dystansach ma kluczowe znaczenie.

Rozwiązanie inżynieryjne Zhongyue

Aby stawić czoła tym wyzwaniom, wdrożyliśmy solidny projekt formy skupiający się na trzech podstawowych technologiach: bramkowaniu, chłodzeniu i usuwaniu formy.

1. System kanałów gorących z zaworem sekwencyjnym (zero linii spawu)

Aby zapobiec brzydkim liniom spawów na widocznej powierzchni uchwytu, stosujemy system gorących kanałów z zaworem iglicowym rozrządu.

Technologia: Jednokierunkowe, sekwencyjne sterowanie zaworami (G1 → G2 → G3 → G4 → G5).

Struktura: Łączy w sobie główną dyszę termiczną, płytę gorącokanałową i dodatkowe dysze termiczne.

Korzyści: Kontrolując czas otwierania/zamykania każdej dyszy za pomocą cewek i sterownika, zarządzamy frontem przepływu stopionego materiału. To skutecznie eliminuje ślady spoin lub przenosi je na niekrytyczne, ukryte powierzchnie.

Układ: 5 bramek dla dłuższego uchwytu zamrażarki i 4 bramki dla krótszego uchwytu rozkładanego, zapewniających zrównoważone napełnianie.

[Wstaw obraz: Rysunek 3 – Układ systemu wlewowego]

2. Wielokierunkowy mechanizm wyciągania i wyjmowania rdzenia

W przypadku podcięć rozmieszczonych w różnych płaszczyznach (T1–T7) proste wyrzucenie nie zadziała. Nasza forma integruje wiele systemów usuwania formy:

[Wstaw obraz: Rysunek 5 – Kątowy słupek prowadzący i mechanizm suwakowy]

3. System chłodzenia 3D zapewniający równowagę termiczną

Nierównomierne chłodzenie prowadzi do wypaczeń. Zaprojektowaliśmy wyrafinowany układ chłodzenia wodą:

Naprawiono wkładki formy: 8 grup kanałów chłodzących (~15 mm od ściany wnęki).

Ruchome wkłady formujące: 6 grup obwodów (rury obiegowe + studnie przegrodowe).

Suwaki: Dedykowane rury z wodą obiegową dla dużych suwaków.

Wynik: Szybkie i równomierne chłodzenie, równoważenie temperatury formy w zakresie 80–90°C, aby zapobiec skurczowi i naprężeniom wewnętrznym.

Proces obróbki formy

Wtrysk: Stopiony plastik (ABS) przepływa przez gorące dysze zaworu sekwencyjnego (G1–G5) w sekwencji czasowej.

Otwieranie i ciągnięcie rdzenia: Forma otwiera się, a ustawione pod kątem kołki prowadzące napędzają suwaki w celu bocznego ciągnięcia rdzenia.

Wyrzucanie: Płytka dociskowa aktywuje okrągłe popychacze i bloki dociskowe, aby wyrzucić gotowe uchwyty (odległość: 60 mm).

Reset: Wszystkie komponenty powracają do pozycji wyjściowych, gotowe do następnego cyklu.
