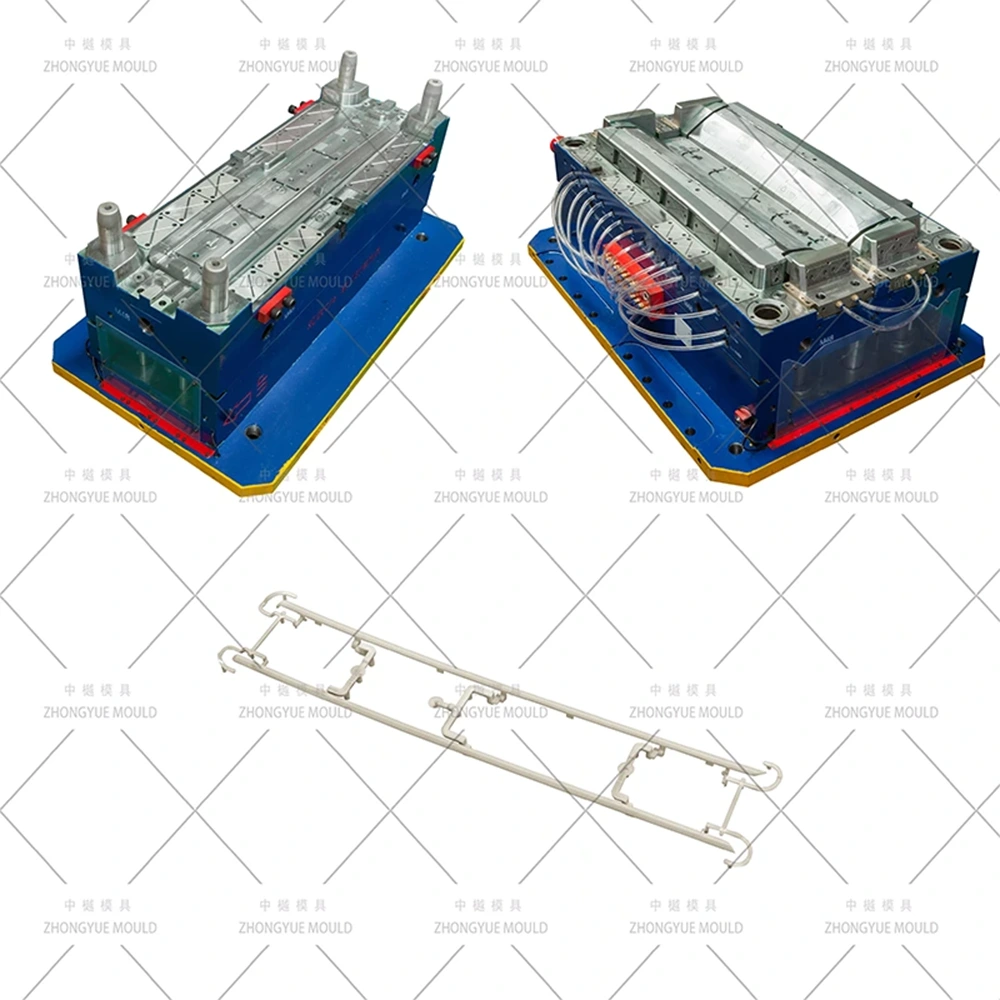

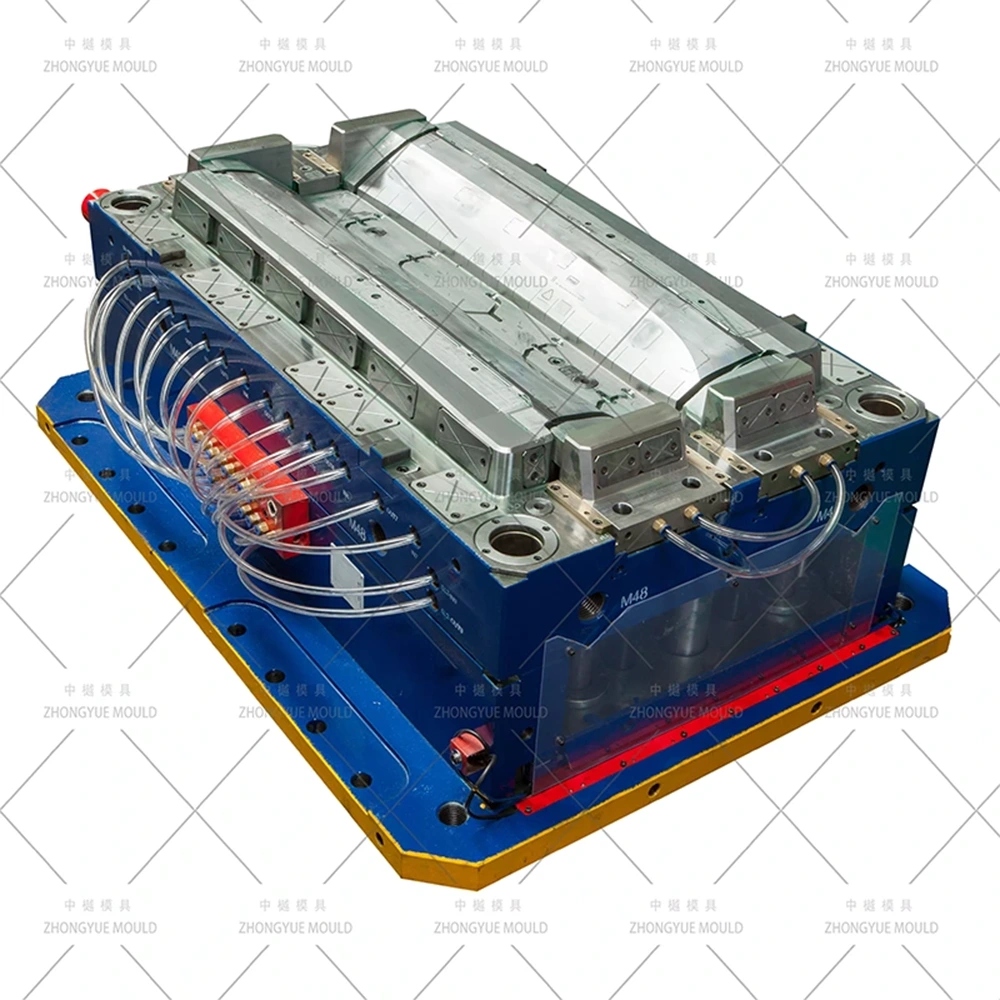

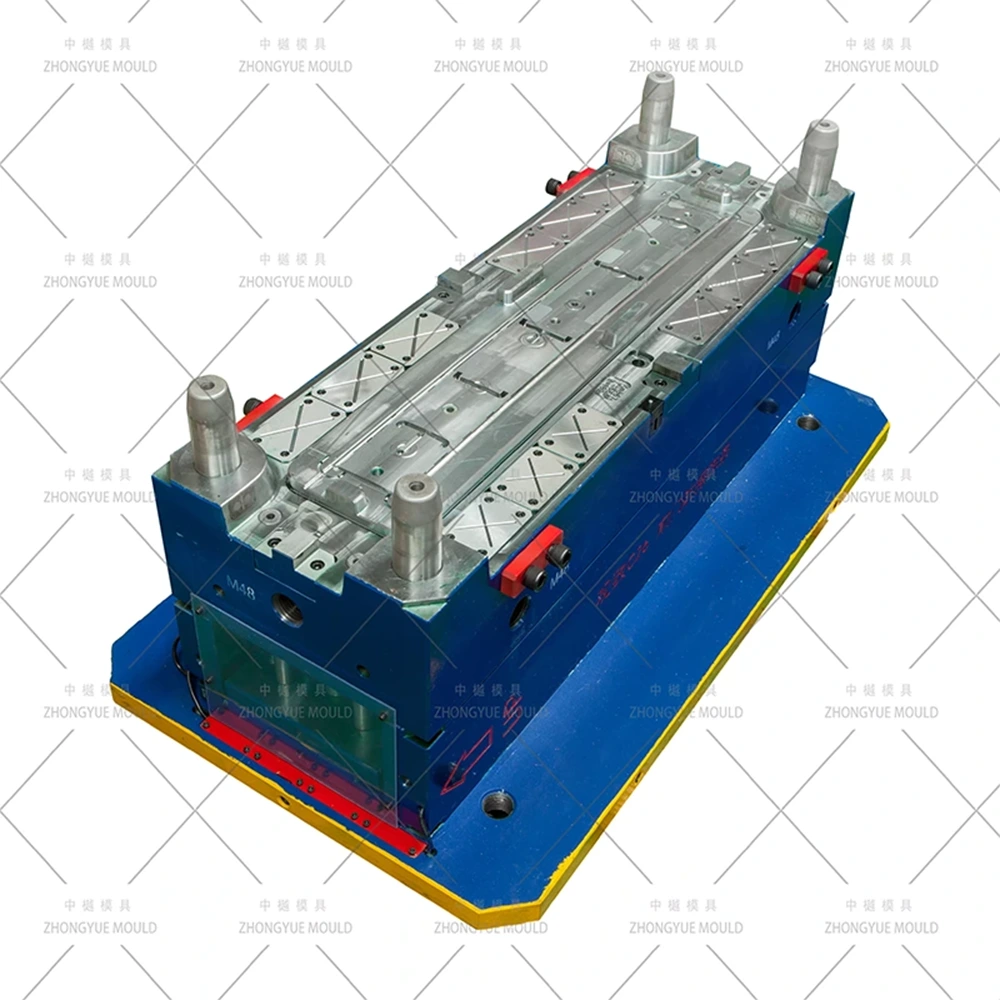

ZHONGYUE MOLD to profesjonalny chiński producent form wtryskowych dostarczający formy do listew wykończeniowych samochodów / plastikowe formy do listew wykończeniowych do wnętrz i na zewnątrz samochodów (w tym listwy ozdobne słupków A/B/C, listwy obramowania okien, listwy progowe / listwy progowe, listwy relingów dachowych i listwy akcentujące deskę rozdzielczą) globalnym dostawcom części samochodowych poziomu 1 i producentom OEM. Listwy samochodowe są zwykle formowane z PP-T20/talku, ABS (matowe ziarno lub chromowane), PC + ABS lub TPO (zewnętrzne czarne wykończenia), z matową skórą VDI 27–36 na widocznej powierzchni A lub lustrzaną polerowaną wnęką S136 na części chromowane. Nasze formy do przycinania są zwykle wyposażone w wiele gniazd (1+1, 2+2, do 4 gniazd) do wysokowydajnej produkcji symetrycznych części lewych/prawych, ukryte zasuwy podwodne na tylnej powierzchni, małe prowadnice hydrauliczne lub z kątowymi sworzniami do wgłębień na zaciski i podcięcia zakładek montażowych oraz precyzyjną kompensację skurczu w przypadku PP lub ABS.
Od listew ozdobnych słupków A/B/C, listew bocznych okien i pasów drzwi, nakładki progowe/ listwy progowe, po jasne chromowane obramowania zewnętrzne (paski akcentujące grilla/reflektorów), zapewniamy pełny przegląd DFM i symulację przepływu formy przed cięciem stali.
|
Przedmiot |
Specyfikacja / Opcje |
|
|
Nazwa formy |
Forma listwy ozdobnej do samochodów (ozdoba słupka / listwa okienna / listwa progowa / jasny pasek akcentujący) |
|
|
Stal wnękowa i rdzeń |
Wgłębienie: 718H (HRC 33–38) lub 2738HH w przypadku ziarna; S136 (HRC 48–52) wkładka lustrzana do listwy chromowanej; Rdzeń: 718H / P20; Prowadnice/podnośniki: azotowane H13 lub SKD61 |
|
|
Baza formy |
LKM / DME / HASCO / własnej konstrukcji (zwykle 350×400mm – 700×850mm; waga 0,8–3,5T) |
|
|
Ubytki |
1×1 (asymetryczny), 1+1 L+R (wspólny), 2+2, do 4 wnęk na małe listwy ozdobne |
|
|
System biegacza |
Standardowy kanał zimny (pod/krawędź, odgałęzienie Y zrównoważone); Opcjonalny otwarty spadek gorących kanałów dla jednokomorowej listwy chromowanej |
|
|
Typ bramy |
Brama podwodna (ukryta) na wewnętrznym kołnierzu / tylnej powierzchni; brama wentylatora; Tam, gdzie ma to zastosowanie, bezpośrednie bramkowanie typu hot-drop |
|
|
Wyrzucanie |
Wypychacze + małe skośne podnośniki / mini prowadnice; czasami wcześniejsze wysunięcie w celu uzyskania głębokiego wgłębienia na klips |
|
|
Chłodzenie |
Przegrody Ø6–10 mm, bełkotki, wkładki BeCu w pobliżu występów, obwody izolowane |
|
|
Zjeżdżalnie / podnośniki |
Podnośniki z kątowymi sworzniami lub minicylindry hydrauliczne do wgłębiania zacisków i podcinania zaczepów śrubowych |
|
|
Wykończenie powierzchni |
Cavity VDI 27–36 matowe ziarno / tekstura MT; S136 strefa SPI A1/A2 politura lustrzana do chromowanej blachy; wstawka do grawerowania logo |
|
|
Życie pleśni |
≥500 000 zdjęć (718H); ≥300 000 strzałów (rdzeń P20/proto); ≥800 000–1 000 000 strzałów (azotowany S136/H13) |
|
|
Zalecany materiał do formowania |
PP-T20/talk (kurczliwość ~0,8–1,5%), ABS (kurczliwość ~0,4–0,7%), PC+ABS, TPO (czarny na zewnątrz), ABS do powlekania (chrom) |
|
|
Oprogramowanie do projektowania |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kontrola tolerancji |
±0,05 mm ogólnie; ±0,1 mm na podziałce zacisku; łuk wzdłużny ≤0,3–0,5 mm na 500 mm (talk PP) |
|
|
Czas realizacji |
30–50 dni po zatwierdzeniu projektu formy 3D (w zależności od liczby wgłębień i pasty S136) |
|
|
Materiał formy |
Twardość |
Życie pleśni |
|
P20 |
HRC 28-33 |
>300 000 strzałów |
|
718 |
HRC 33-36 |
>500 000 strzałów |
|
H13 |
HRC >43 |
> 800 000 strzałów |
|
2344 |
HRC > 48 |
> 800 000 strzałów |
|
S136 |
HRC 48-52 |
> 1 000 000 strzałów |
Rozjaśnij swój kolejny projekt formy do wykończeń samochodowych!
|
Typ części |
Wspólny materiał |
Fokus na projektowanie form |
|
Ozdoba słupków A/B/C (wykończenie wnętrza) |
PP-T20/talk, matowe ziarno ABS, czasami laminowane tkaniną |
1+1 L+R wnęka wspólna; Ziarno VDI 27–36 na powierzchni A; podnośnik/suwak klipsa; ukryta podbrama |
|
Listwy obramowania okien / linii talii (zewnętrzne czarne TPO lub chromowany ABS) |
TPO (czarny mat) lub ABS (chromowany) |
Zewnętrzne TPO → Ziarno VDI; Chrom ABS → S136 połysk lustrzany SPI A1/A2; ścisła kontrola linii podziału |
|
Płyta chroniąca przed zarysowaniem / listwa progowa (listwa progu drzwi) |
ABS z folią imitującą aluminium lub wkładką TPE, PP+EPDM |
Odporne na zużycie chłodzenie grubych sekcji; czasami wstaw przygotowanie do formowania; 1+1 lub 2-komora |
|
Reflektor / lampa tylna / osłona chłodnicy Jasny pasek akcentujący (zewnętrzne chromowane wykończenia) |
ABS klasy galwanicznej |
S136 wnęka z połyskiem lustrzanym (SPI A1); minimalna linia świadka; często pojedyncza wnęka lub rodzina z małymi częściami |
|
Relingi dachowe / obramowanie przedniej szyby (zewnętrzne) |
TPO, PP+EPDM-T20 (czarny teksturowany) |
Dłuższy, cienki pasek — równomierne chłodzenie zapobiegające wyginaniu się; Ziarno VDI 30–42; 1+1 L+R wspólne |
Wiele wnęk na symetryczne części wykończeniowe (1+1, 2+2, 4 wgłębienia)— Listwy progowe lewego i prawego słupka, często identyczne → wyważona prowadnica (zimne odgałęzienie w kształcie litery Y lub wspólny gorący spadek), aby wyrównać czas napełniania i siłę docisku na wnękę.
Podwójne wykończenie powierzchni— Matowe ziarno OR Lustrzane polerowanie — Matowe wnętrze: 718H/2738HH wgłębienie VDI 27–36 (Mold-Tech / YS) bezpośrednio trawione; Chrom/stal jasna: S136 (HRC 48–52) połysk lustrzany SPI A1/A2 z wymienną wstawką z logo.
Kompensacja skurczu dla talku i ABS— skurcz PP-T20 ~0,8–1,3%(MD)/1,0–1,5%(TD); ABS ~0,4–0,7%; Rozmiar wnęki zweryfikowany metodą Moldflow, szczególnie w przypadku długich, smukłych pasków podatnych na wyginanie.
Obsługa wypustek/podcięć klipsa— Małe podnośniki z wygiętymi sworzniami lub mini prowadnice hydrauliczne do wgłębień na zatrzaski i podcięć pod śruby; sworznie wypychaczy ustawione tak, aby uniknąć zaznaczania widocznej powierzchni A.
Ukryta brama łodzi podwodnej z tyłu / kołnierza wewnętrznego— Pozostałości po bramie całkowicie ukryte; standard zimnego kanału dla wielogniazdowych form wykończeniowych; otwarta kropla gorąca (listwa chromowana z pojedynczą wnęką) opcjonalnie.
Jednolite chłodzenie dla długich i cienkich pasków— Przegroda + bełkotka na całej długości wnęki; wkładka BeCu w pobliżu grubego występu montażowego; wielostrefowa kontrola temperatury w celu zminimalizowania wyginania się/wypaczania pasków PP-talku.
Rozpoczęcie projektu i przegląd DFM— Przeanalizuj grubość ścianki (typ. 2,0–3,0 mm), kąt pochylenia na ziarno (≥1,5° dla VDI 30+), element podnoszący/skok dla podcięcia klipsa, wykonalność zasuwy i wyrzutu; zasugeruj układ wielownękowy, jeśli symetryczny L/R.
Symulacja przepływu formy (Moldflow)— Wzór wypełnienia, położenie linii spoiny (przesunięte do ukrytego kołnierza/tyłu), siła docisku, równomierność chłodzenia i przewidywane wygięcie/wypaczenie w przypadku długich części taśmowych.
Zatwierdzenie projektu formy 3D— Pełny montaż z wyważeniem prowadnic (dla wielu wnęk), szczegółami podnośnika/suwaka, strefą tekstury i definicją strefy lustrzanego połysku, strategią wentylacji.
Precyzyjna obróbka— Szybkie wiercenie zgrubne/wykańczające CNC, wiercenie głębokich otworów w celu chłodzenia, obróbka elektroerozyjna do precyzyjnego wgłębiania klipsów i grawerowania tekstur; Polerowanie lustrzane S136 i trawienie zbożowe VDI.
T1 Próba i korekta— Działa na maszynie własnej; dostarczyć film próbny + raport wymiarowy CMM + próbki części do zatwierdzenia; sprawdź zaczepienie klipsa i łuk.
FOstateczne opakowanie i wysyłka— Obudowa odporna na fumigację, instrukcja obsługi formy, lista części zamiennych (sprężyny podnoszące, sworznie wypychające), certyfikaty obróbki cieplnej i stali.

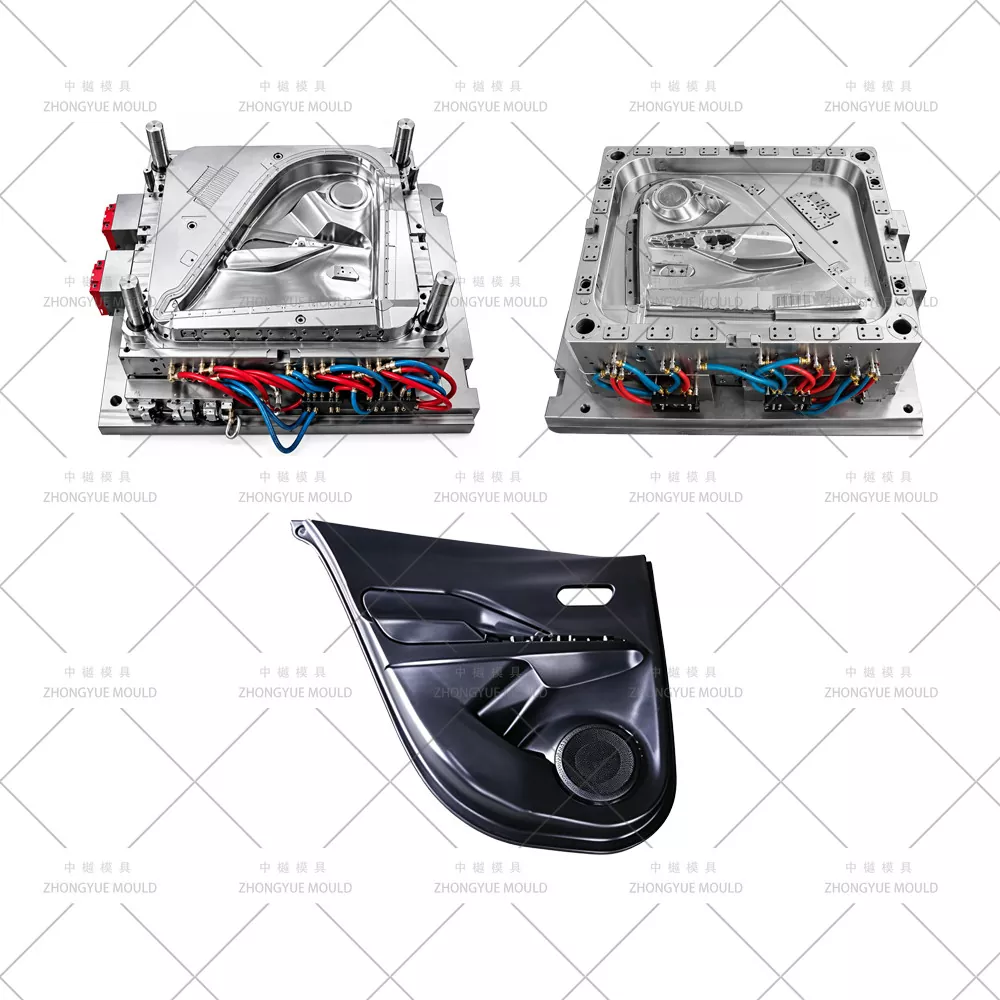

Doświadczenie w zakresie form samochodowych i zewnętrznych— Zderzak, błotnik, panel drzwi, wykończenie słupków i jasne listwy wbudowane we własnym zakresie
Wewnętrzny raport DFM i Moldflow— Identyfikacja zagrożeń związanych z wypełnieniem/wypaczeniem/wygięciem i optymalizacja przed cięciem stali; doradzić układ z wieloma wnękami w celu uzyskania efektywności kosztowej
Możliwość zastosowania wielu wnęk i podwójnego wykończenia— układ 1+1 / 2+2; S136 połysk lustrzany + wnęka teksturowana 718H w tym samym programie; doświadczenie w zakresie form do listew chromowych
Ścisła kontrola jakości i przejrzysty postęp— Cotygodniowe zdjęcia z obróbki, inspekcja CMM, zatwierdzenie próbki T1 przed wysyłką
Doświadczenie eksportowe— Formy wysyłane do Europy, Ameryki Północnej, Ameryki Południowej i Azji Południowo-Wschodniej
Roczna gwarancja na formę + dostawa części zamiennych (sprężyny podnoszące, uszczelki, sworznie)
P: Czy w jednej formie (wnęka 1+1) można wykonać zarówno lewe, jak i prawe listwy?
O: Tak. Większość symetrycznych dekoracji słupków, listew progowych i listew pasów okiennych jest obrabiana w formach wnękowych 1+1 L+R, aby podwoić wydajność na strzał. Asymetryczne listwy wykończeniowe są podawane jako oddzielne formy jednogniazdowe (L i P jako dopasowana para).
P: Czy możliwe jest polerowanie lustrzane chromowanych listew ozdobnych i matowe wykończenie elementów wykończeniowych wnętrza?
O: Tak. Do listew chromowanych stosujemy połysk lustrzany S136 (SPI A1/A2), a do matowych listew wewnętrznych 718H/2738HH VDI 27–36 – z wymienną wstawką z logo.
P: Jaki system prowadnic polecacie do form wykończeniowych?
Odp.: Najpopularniejszy i najbardziej opłacalny jest kanał zimny ze zrównoważonym odgałęzieniem Y (w przypadku wielu gniazd). W przypadku pasków chromowanych o wysokim wyglądzie z pojedynczą wnęką możemy zintegrować otwartą kroplę na gorąco (YUDO/SYNVENTIVE/Mold-Master), aby wyeliminować linie spawów na wąskiej widocznej powierzchni.
P: Czego potrzebujesz do wyceny?
Odp.: model części 3D (STP/IGS/X_T), materiał docelowy (PP-T20 / ABS / TPO / ABS klasy galwanicznej itp.), roczna objętość / preferencje kawitacyjne (1×1, 1+1, 2+2), dane płyty wtryskowej wtryskarki, tekstura powierzchni i wymagania dotyczące chromowanej płyty, jeśli występują.
Wyślij model 3D części wykończeniowej (STEP/IGS/X_T) i wymagania projektowe. ZHONGYUE MOLD zapewni bezpłatny raport DFM + podsumowanie przepływu formy + formalną wycenę w ciągu 24–48 godzin roboczych.
