Co to jest formowanie wtryskowe? Proces, maszyny i zastosowania

Formowanie wtryskowe jest jednym z najpowszechniej stosowanych procesów produkcyjnych do produkcji części z tworzyw sztucznych w dużych ilościach. Od komponentów samochodowych po sprzęt AGD, metoda ta umożliwia szybką, powtarzalną i precyzyjną produkcję.

Na Forma Zhongyuespecjalizujemy się w niestandardowych formach wtryskowych przeznaczonych dla branż m.in. AGD, motoryzacyjnej, meblarskiej, logistycznej i nie tylko. W tym artykule wyjaśniamy, czym jest formowanie wtryskowe, jak działa i dlaczego ma znaczenie dla Twojego następnego projektu.

1. Definicja i kluczowe cechy

Formowanie wtryskowe to proces formowania, w którym wykorzystuje się formę do kształtowania stopionego materiału — zazwyczaj polimerów termoplastycznych lub termoutwardzalnych — do pożądanej geometrii.

Nazwa wzięła się od podobieństwa do strzykawki medycznej: stopiony plastik jest „wtryskiwany” pod wysokim ciśnieniem do zamkniętej metalowej formy, gdzie stygnie i zestala się.

Kluczowe cechy:

Nadaje się doprodukcja masowaidentycznych części

Zdolny do produkcjizłożone geometriez wąskimi tolerancjami

Krótkie czasy cykli, często od15 do 60 sekund na strzał

Kompatybilny z setkami materiałów żywicznych, w tym ABS, PP, PC, nylonem i innymi

To połączenie szybkości, precyzji i skalowalności sprawia, że ​​formowanie wtryskowe jest preferowanym wyborem w wielu gałęziach przemysłu.

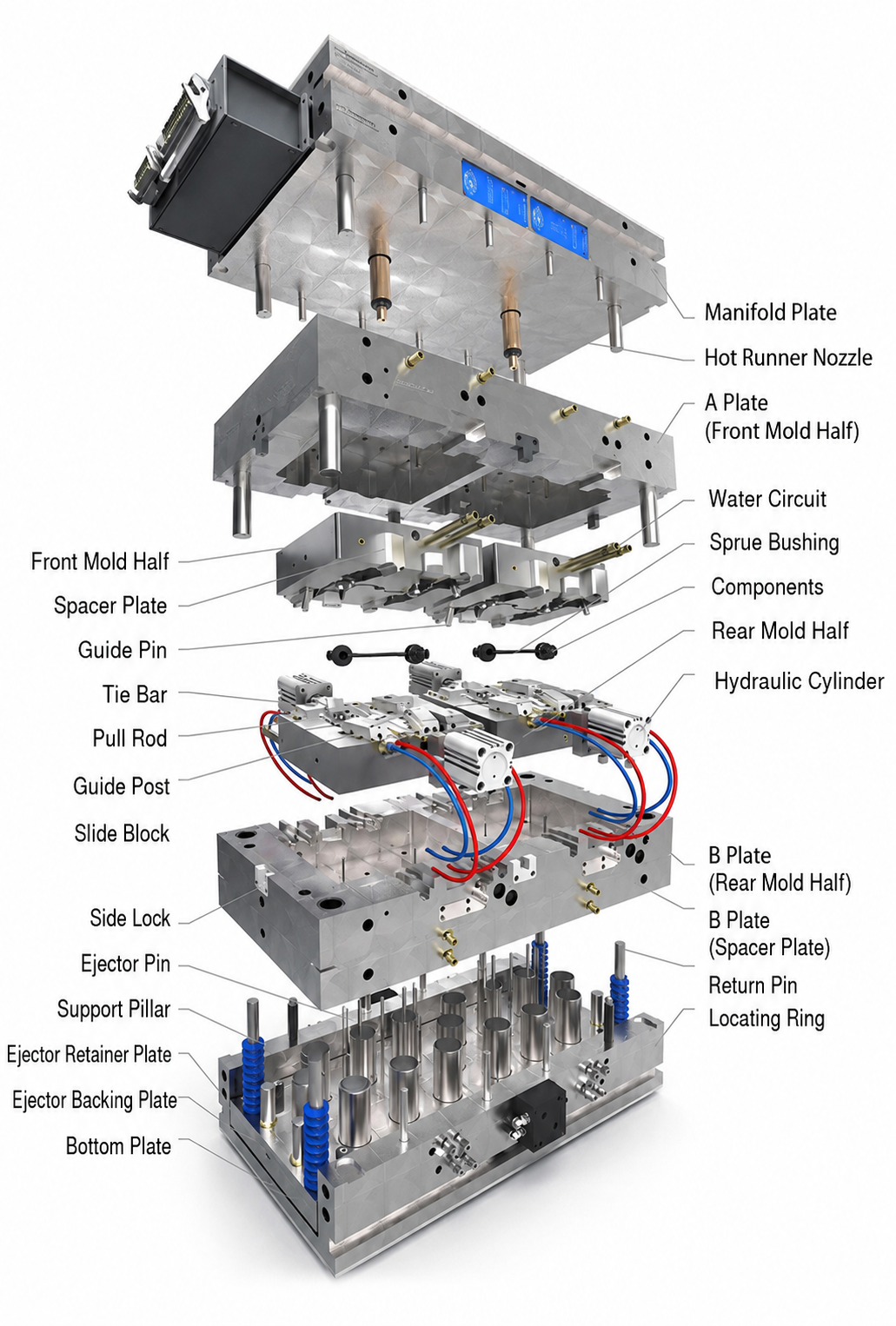

2. Konstrukcja maszyny do formowania wtryskowego

Wtryskarka składa się z dwóch głównych zespołów:

Jednostka wtryskowa: Topi i wtryskuje tworzywo sztuczne do formy.

Jednostka zaciskowa: Utrzymuje formę zamkniętą podczas wtrysku i otwiera ją w celu wyrzucenia części.

Rodzaje wtryskarek:

Nowoczesne maszyny coraz częściej wykorzystująSystemy sterowania CNC, umożliwiając precyzyjną regulację temperatury, ciśnienia i prędkości w trakcie całego cyklu.

Podstawowe elementy wtryskarki:

3. Proces formowania wtryskowego krok po kroku

Oto typowy cykl formowania wtryskowego:

Podawanie materiału– Do leja ładowany jest granulat tworzywa sztucznego.

Topienie– Granulki przemieszczają się przez podgrzewaną beczkę, topiąc się w lepką ciecz.

Zastrzyk– Ślimak przepycha stopiony materiał przez dyszę do gniazda formy poprzez wlew, prowadnice i zasuwy.

Chłodzenie– Tworzywo sztuczne twardnieje wewnątrz formy. Czas chłodzenia zależy od grubości ścianki i rodzaju materiału.

Otwieranie i wyrzucanie formy– Jednostka zamykająca otwiera formę, a kołki wypychające wypychają gotowy detal.

Przetwarzanie końcowe– Prowadnice i bramy są przycięte; mogą nastąpić operacje wtórne, takie jak wykończenie powierzchni lub montaż.

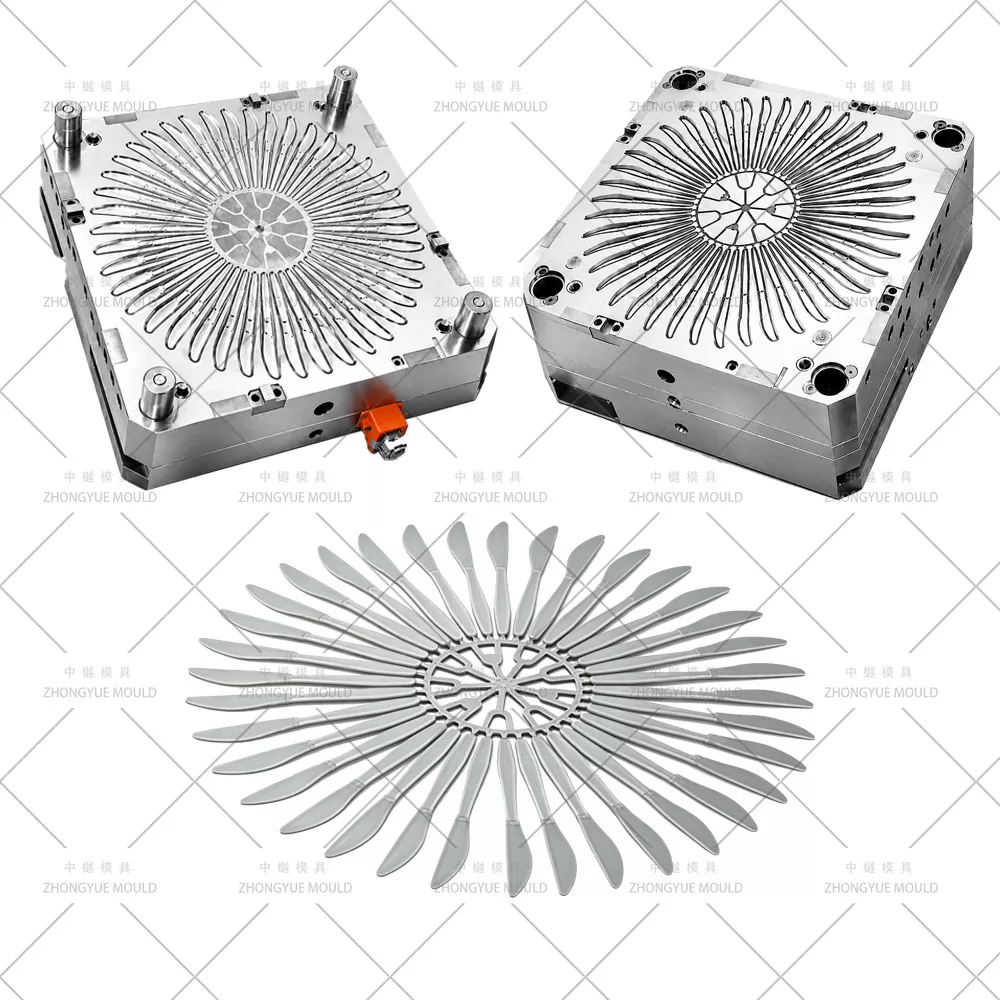

💡W przypadku form wielogniazdowych niezbędna jest wyważona konstrukcja prowadnicy, aby zapewnić równomierne wypełnienie wszystkich wnęk.

4. Dlaczego projekt materiałów i form ma znaczenie

Aby osiągnąć stałą jakość podczas formowania wtryskowego, należy dokładnie kontrolować trzy czynniki:

Wybór żywicy– Każdy materiał ma inny współczynnik skurczu, właściwości płynięcia i wymagania termiczne.

Precyzja formy– Dzięki dobrze zaprojektowanemu oprzyrządowaniu można osiągnąć tolerancje tak wąskie, jak ±0,01 mm.

Parametry procesu– Temperatura topnienia, prędkość wtrysku, ciśnienie docisku i czas chłodzenia wpływają na końcową jakość części.

Na Forma Zhongyue, projektujemy każdą formę tak, aby spełniała te wymagania, stosując najwyższej jakości gatunki stali, takie jak718H, P20 i S136i oferuje oceny żywotności formy od300 000 do ponad 1 000 000 strzałów.

5. Typowe zastosowania formowania wtryskowego

Formowanie wtryskowe jest stosowane praktycznie w każdej branży, która wymaga części z tworzyw sztucznych:

Wniosek

Formowanie wtryskowe pozostaje podstawą nowoczesnej produkcji tworzyw sztucznych. Niezależnie od tego, czy potrzebujesz prostej prototypowej formy, czy oprzyrządowania do produkcji na dużą skalę, zrozumienie podstaw pomoże Ci podejmować lepsze decyzje dotyczące zaopatrzenia.

Szukasz niezawodnego producenta form wtryskowych w Chinach?

👉 Skontaktuj się z Zhongyue Molddzisiaj po bezpłatną wycenę. Wspieramy projekty OEM/ODM poprzez pełny projekt formy, analizę DFM i wsparcie w zakresie prób.
