Elementy wykończenia wnętrza i nadwozia samochodu — takie jak listwy ozdobne słupków klimatyzacji, listwy obramowania okien, listwy pasów drzwi i listwy progowe — nie tylko decydują o jakości wizualnej pojazdu, ale także bezpośrednio wpływają na uszczelnienie nadwozia i precyzję montażu. Ponieważ te części są zazwyczaj długie, cienkościenne i wyposażone w złożone zatrzaskowe występy zaciskowe lub wypustki montażowe z tyłu, konwencjonalne formowanie wtryskowe jest bardzo podatne na wypaczenia, wyginanie się i widoczne zapadnięcia. Dlatego stosując wysoką precyzjęFormy do listew samochodowychstanowi podstawę do zapewnienia stabilności wymiarowej i skrócenia czasu cykli produkcyjnych.
Poniżej znajdują się podstawowe specyfikacje techniczne form do wykończeń samochodowych produkowanych przezTaizhou Zhongyue Mold Co., Ltd., zorganizowane w celu szybkiego odniesienia się do zamówień:
| Parametr / pozycja | Dane techniczne i opcje |

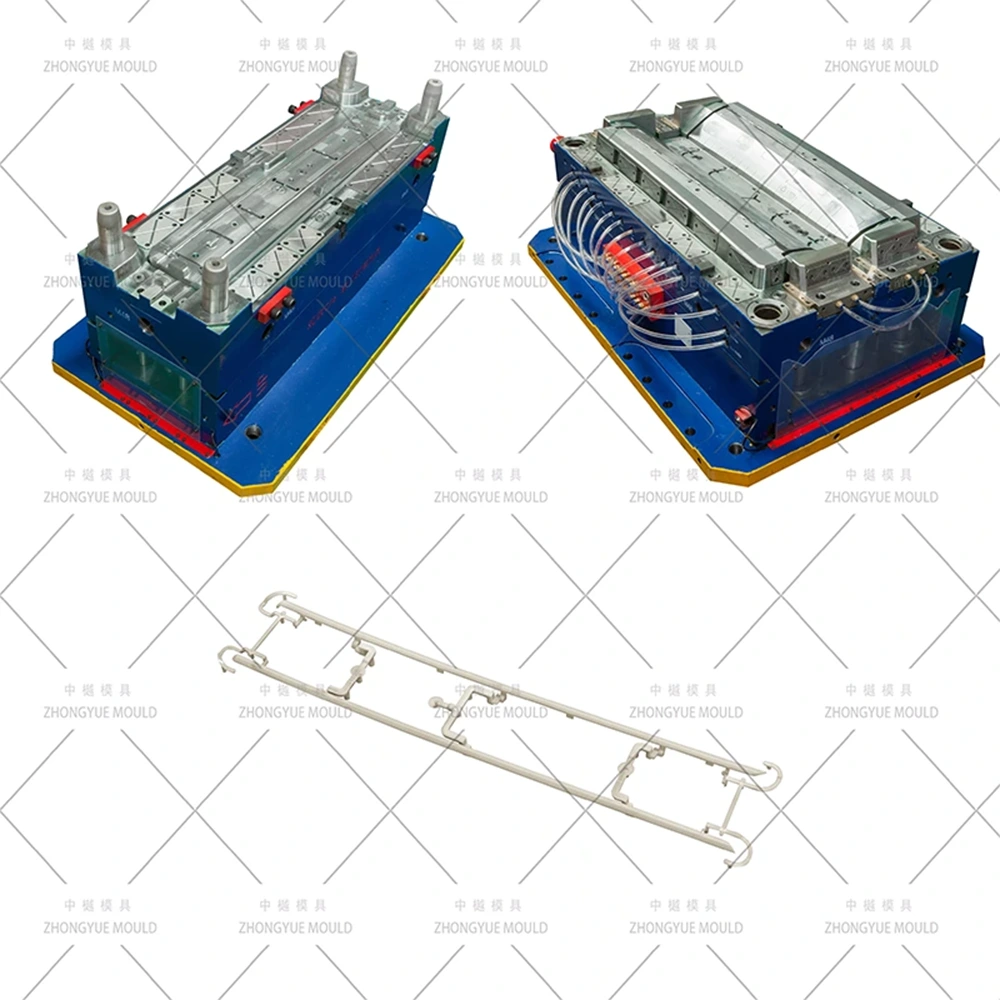

| Nazwa formy | Motoryzacyjna listwa wykończeniowa / forma wtryskowa do dekoracji (forma do listew samochodowych) |
| Stal wnękowa | 718H (HRC 33–38) lub 2738HH do teksturowania; S136 (HRC 48–52) do chromu lustrzanego |
| Stal rdzeniowa | 718H, P20 lub H13 (azotowany) |
| Zjeżdżalnie i podnośniki | Stal narzędziowa azotowana H13 lub SKD61 |
| Standard podstawy formy | LKM, DME, HASCO lub samodzielnie zaprojektowany standard (Waga: 0,8 T – 3,5 T) |
| Konfiguracja wnęki | 1×1 (pojedyncza wnęka), 1+1 (symetryczna para lewa/prawa), 2+2 lub 4 wnęki |
| System biegacza | Zrównoważony kanał zimny (odgałęzienie Y) lub kanał gorący (YUDO/Synventive z otwartym spadkiem) |
| Typ bramkowania | Ukryta brama do łodzi podwodnej (ukryta), brama wentylatora lub bezpośrednia brama Hot Drop na tylnej ścianie |
| System wyrzutowy | Sworznie wypychaczy + małe podnośniki kątowe + mini hydrauliczne mechanizmy suwakowe |
| Wykończenie powierzchni | Cavity VDI 27–36 matowa skóra licowa / tekstura MT; Politura lustrzana S136 SPI A1/A2 |
| Polimery formierskie | PP-T20 (wypełniony talkiem), ABS, PC+ABS, TPO (zewnętrzny czarny), ABS do powlekania |
| Oprogramowanie do projektowania | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Profil tolerancji | Ogólne: ±0,05 mm; Skok zacisku: ±0,1 mm; Wyginanie: ≤0,3–0,5 mm na długość 500 mm |
| Czas realizacji produkcji | 30–50 dni (od zatwierdzenia projektu formy 3D do próbek próbnych T1) |
Aby zaradzić naturalnym wadom geometrycznym długich, cienkich części wyposażenia samochodów, należy wdrożyć specjalne środki konstrukcyjne:
• Symetryczne układy wielownękowe: Większość elementów wyposażenia samochodów to symetryczne części lewe i prawe (np. słupki A po stronie kierowcy i pasażera). Wykorzystanie układu wnęki 1+1 w połączeniu ze zrównoważonym zimnym odgałęzieniem Y lub gorącym kanałem kroplowym zapewnia identyczne czasy napełniania i jednakowe ciśnienia wtrysku w obu wnękach.
• Ukryte wrota łodzi podwodnej:Aby zagwarantować nieskazitelny widoczny wygląd (powierzchnia A) bez pozostałości po bramie, w formie zastosowano bramy podwodne lub ukryte. Są one zaprojektowane na wewnętrznym kołnierzu lub tylnych żebrach konstrukcyjnych i są zaprojektowane tak, aby automatycznie ścinały się po oddzieleniu formy.
• Zaawansowane mechanizmy podnoszące i przesuwające:Części wykończeniowe zawierają dziesiątki strukturalnych występów zatrzaskowych na tylnej powierzchni. Forma zawiera minipodnośniki ustawione pod kątem i suwaki hydrauliczne wykonane z azotowanej stali H13, które umożliwiają płynne usuwanie skomplikowanych podcięć, nie powodując śladów oporu ani deformacji części.
• Precyzyjna kompensacja skurczu:Materiały takie jak polipropylen z zawartością 20% talku (PP-T20) wykazują kierunkowe zmiany skurczu (~0,8–1,3% w kierunku przepływu i ~1,0–1,5% w kierunku poprzecznym). Wymiary wnęki formy są skalowane nierównomiernie podczas projektowania, aby zapobiec długotrwałemu wyginaniu się wzdłużnemu.
• Strefowe obiegi chłodzenia:Niezrównoważone chłodzenie powoduje poważne wypaczenia smukłych części. Forma zawiera głębokie, niezależne kanały chłodzące (∅6–10 mm) wzdłuż całej długości gniazda, uzupełnione wkładkami z miedzi berylowej (BeCu) w pobliżu grubych występów montażowych, aby przyspieszyć odprowadzanie ciepła.
Wykończenia samochodowewymagają specjalistycznych żywic plastikowych i dopasowanej obróbki powierzchni stali formierskiej w zależności od ich lokalizacji i funkcji estetycznej:
• Elementy wewnętrzne o matowej fakturze:Części takie jak listwy ozdobne słupków A/B/C i listwy progowe wymagają niskiego połysku i odporności na zarysowania. Są one zazwyczaj formowane z PP-T20 lub ABS. Na gniazdo formy wybiera się wstępnie utwardzaną stal 718H lub 2738HH, która optymalnie reaguje na trawienie kwasem chemicznym lub teksturowanie laserowe, uzyskując ziarno skóry VDI 27–36. Kąty ciągu muszą być szeroko otwarte (minimum 1,5° zgodnie z klasą VDI), aby uniknąć zarysowań podczas wyrzucania.
• Elementy zewnętrzne o wysokim połysku i chromie:Części takie jak obramowania okien lub akcenty osłony chłodnicy wykorzystują TPO, PC+ABS lub ABS klasy galwanicznej. Wymagają one całkowicie hartowanych wnęk ze stali nierdzewnej S136, polerowanych ręcznie do lustrzanego wykończenia SPI A1/A2. Wszelkie mikroskopijne puste przestrzenie w stali są powiększane po galwanizacji, co sprawia, że stal o najwyższej czystości i specjalistyczne polerowanie w pomieszczeniach czystych są obowiązkowe.
Przed wycięciem dowolnego bloku ze stali narzędziowej przeprowadza się cyfrową weryfikację, aby zminimalizować błędy projektowe i zmiany inżynieryjne na późnym etapie:
Przegląd DFM (projektowanie pod kątem wykonalności).
Na tym etapie ocenia się spójność grubości ścianki (optymalnie w granicach 2,0–3,0 mm w przypadku automatycznego przycinania), dostępność przeciągu, umiejscowienie linii podziału i prześwity skoku podnośnika, aby wcześnie przechwycić potencjalne ślady opadania lub krótkie strzały.
Analiza symulacji przepływu formy
1. Symuluje propagację frontu stopu w celu ustalenia najlepszych lokalizacji przewężek, wypychając pułapki powietrzne i linie spawania do ukrytych tylnych kołnierzy.
2. Oblicza wymagania dotyczące siły zwarcia, aby wyeliminować wypływki na linii podziału podczas długich wtrysków pod wysokim ciśnieniem.
3. Przeprowadza analizę objętościowego skurczu i ugięcia w celu przewidzenia tendencji do wyginania, umożliwiając projektantom zastosowanie korekt przeciwodkształceniowych bezpośrednio do geometrii formy.
Nasz zakres produkcyjny obejmuje pełny zakres techniczny popularnych profili wykończeniowych do wnętrz i na zewnątrz samochodów:
| Typ komponentu | Typowe podłoża | Główny cel projektowania form |
| Ozdoba słupka A/B/C | PP-T20, ABS | Układ wnęki 1+1 L/P; jednolita, matowa faktura skóry VDI; złożone podnośniki klipsów; ukryte podbramkowanie. |
| Obramowanie okna | Zewnętrzne TPO, chromowany ABS | bloki komorowe S136; ultraprecyzyjna kontrola linii podziału zapobiegająca powstawaniu błysków; stal odporna na ścieranie do formuł TPO. |
| Płyta chroniąca przed zarysowaniami/kopnięciami | PP+EPDM, ABS | Grawerowanie tekstury odpornej na zużycie; zrównoważone chłodzenie dla przejść od grubych do cienkich żeber; Konfiguracje 1+1 lub 2-gniazdowe. |
| Jasne akcenty kratki | ABS klasy galwanicznej | Wnęka do polerowania lustrzanego SPI A1; ścieżki dla biegaczy pozbawione wahań; minimalne linie pomocnicze; konfiguracje jednokomorowe. |
| Reling dachowy/ozdobna szyba przednia | TPO, PP+EPDM-T20 | Smukła stabilizacja cienkimi paskami; wiele stref chłodzenia, aby zapobiec łukowi; precyzyjne ustawienie dla idealnego dopasowania do szczeliny ciała. |
Założona w 2015 roku,Taizhou Zhongyue Mold Co., Ltd.to zaawansowany technologicznie chiński producent i dostawca form wtryskowych z siedzibą w Huangyan, Taizhou, prowincja Zhejiang – powszechnie uznawanym za „chińskie miasto pleśni”. Nasz nowoczesny zakład produkcyjny zajmuje powierzchnię ponad 10 000 metrów kwadratowych.
Kierując się naszą podstawową filozofią: „Jakość tworzy przyszłość, koncentracja tworzy profesjonalizm”, Zhongyue zapewnia kompleksowe, kompleksowe rozwiązania, w tym projektowanie i produkcję form do tworzyw sztucznych, wsparcie w rozwoju produktu oraz formowanie wtryskowe w produkcji masowej. Utrzymujemy bardzo stabilny dział inżynieryjny, w którym ponad 70% naszych głównych techników posiada ponad 10-letnie bezpośrednie doświadczenie w branży. Firma posiada certyfikat zarządzania jakością ISO 9001 i obsługuje szybkie centra obróbcze CNC, precyzyjne maszyny EDM i współrzędnościowe maszyny pomiarowe (CMM), aby spełniać rygorystyczne standardy narzędzi eksportowych międzynarodowych dostawców części samochodowych Tier-1 i producentów OEM.
Zhongyue Mold stosuje rygorystyczne zarządzanie kamieniami milowymi w każdym przypadkuFormy do listew samochodowychprojekt:
1. Rozpoczęcie projektu i przegląd DFM (dni 1–3): przegląd techniczny danych części, określenie linii podziału, położenie przewężki i układ prowadnic, a następnie dostarczenie kompleksowego raportu DFM.
2. Projektowanie formy i struktury 3D (dni 4–12): Przeprowadzanie symulacji formowania wtryskowego w celu optymalizacji wzorów wypełnień. Generowanie pełnych modeli montażowych 3D (UG NX / CATIA) do ostatecznego zatwierdzenia przez klienta.
3. Precyzyjna obróbka narzędzi (dni 13–35): Wykonanie szybkiej obróbki zgrubnej i wykańczającej CNC, wiercenie głębokich otworów pod przewody wody chłodzącej, elektroerozja do drobnych wgłębień na zaciski oraz końcowe specjalistyczne teksturowanie VDI lub ręczne polerowanie lustrzane S136.
4. Próba formy T1 i weryfikacja wymiarowa (dni 36–42): Przeprowadzenie wstępnej próby formy na naszych wewnętrznych prasach do formowania wtryskowego. Przechwytywanie filmów z próbkowaniem na żywo, generowanie pełnego raportu wymiarowego maszyny CMM i wysyłanie do klienta bezpłatnych próbek plastiku T1 za pośrednictwem ekspresowej firmy kurierskiej.
5. Dostrajanie form i pakowanie eksportowe (dni 43–50): Wprowadzanie drobnych korekt w oparciu o weryfikację próbki. Nakładanie powłok antykorozyjnych, pakowanie formy w drewnianą skrzynię eksportową wolną od fumigacji i wysyłanie jej wraz ze schematami technicznymi i 5% niestandardowym pakietem części zamiennych.
P1: Czy Twoja fabryka może produkować symetryczne części wykończeniowe lewe (L) i prawe (R) w jednej formie?
O: Tak. Większość symetrycznych ozdób słupków, listew progowych i listew okiennych zaprojektowano w konfiguracji wnęki 1+1 (lub 2+2 w przypadku małych pasków). Zapewnia to identyczne czasy cykli, właściwości materiału i spójność kolorów obu części, jednocześnie podwajając wydajność produkcji na strzał.
P2: Jak zapobiec wypaczaniu się lub wyginaniu długich, smukłych plastikowych listew wykończeniowych po wyrzuceniu?
Odp.: Przeciwdziałamy wyginaniu się, wykonując kompleksowe analizy wypaczenia Moldflow na etapie projektowania. Stosujemy nierównomierne skalowanie skurczu w oparciu o konkretny gatunek żywicy (np. PP-T20) i integrujemy wiele niezależnych, strefowych obwodów chłodzenia (przegrody i bełkotki), aby wyrównać skurcz termiczny w rdzeniu i wnęce.
P3: Jaką stal narzędziową polecacie do chromowanych elementów zewnętrznych o wysokim połysku?
Odp.: Zdecydowanie zalecamy całkowicie hartowaną stal nierdzewną S136 (poddaną obróbce cieplnej do HRC 48–52). S136 zapewnia gęstość materiału i odporność na korozję wymaganą do uzyskania nieskazitelnego połysku lustrzanego SPI A1/A2, zapewniając, że uformowane części pozostaną wolne od wżerów i zmarszczek powierzchni po galwanizacji.
P4: Jaki poziom przejrzystości oferujecie kupującym na etapie wytwarzania narzędzia?
Odp.: utrzymujemy jasną komunikację dotyczącą śledzenia. Inżynierowie projektu dostarczają szczegółowe cotygodniowe raporty z postępu, poparte zdjęciami i filmami o wysokiej rozdzielczości z aktywnych etapów obróbki. W przypadku prób form T1/T2 obsługujemy łącza do transmisji strumieniowej wideo na żywo, dzięki czemu Twój zespół może obserwować proces testowania i wyrzucania w czasie rzeczywistym.
P5: Jaka jest standardowa gwarancja i pakiet wsparcia dla komponentów dla form eksportowych?
Odp.: Zapewniamy kompleksową roczną gwarancję wraz z certyfikowanymi gwarancjami trwałości narzędzia (np. minimum 500 000 strzałów w przypadku stali 718H). Dodatkowo do każdej formy wysyłamy bezpłatnie dodatkowy pakiet krytycznych części zamiennych w wysokości 5% (w tym sworznie wypychaczy, sprężyny podnoszące i uszczelki wewnętrzne), aby zapobiec przestojom w produkcji.
• Specjalistyczne kompetencje motoryzacyjne:Lata sprawdzonego doświadczenia w opracowywaniu dużych zderzaków, zespołów tablicy rozdzielczej, nakładek słupków i efektownych jasnych listew.
• Zintegrowana produkcja wewnętrzna:Wszystkie fazy – od generowania DFM i symulacji Moldflow po obróbkę CNC, polerowanie i formowanie ścieżek – są wykonywane pod jednym dachem, aby kontrolować koszty i czas realizacji.
• Certyfikowana integralność łańcucha dostaw:Pozyskujemy identyfikowalne, certyfikowane stale narzędziowe (takie jak oryginalne LKM, ASSAB lub Groeditz) i konfiguracje gorących kanałów (YUDO, Synventive) poparte certyfikatami materiałowymi.
• Wsparcie logistyczne zgodne z wymogami eksportu:Dostarczamy w pełni zgodne, wolne od fumigacji drewniane skrzynie, angielskie schematy techniczne, szczegółowe instrukcje obsługi form i identyfikowalne dzienniki obróbki cieplnej.
Zaprojektowany i niezwykle precyzyjnyFormy do listew samochodowychrównoważy nieskazitelną estetykę kosmetyczną z długoterminową niezawodnością mechaniczną podczas produkcji na dużą skalę.Taizhou Zhongyue Mold Co., Ltd.łączy w sobie zaawansowane systemy inżynieryjne, wyspecjalizowaną infrastrukturę narzędziową Huangyan i rygorystyczne protokoły weryfikacji jakości, aby chronić linie montażowe przed typowymi defektami formowania, takimi jak wypływy, wypaczenia i zapadnięcia.
Gotowy do optymalizacji kolejnego programu formowania samochodów? Proszęskontaktuj się z namijuż dziś, przesyłając modele 3D elementów wykończenia i docelowe roczne ilości. Nasze biuro inżynieryjne przeprowadzi kompleksową recenzję DFM i formalną, konkurencyjną ofertę handlową w ciągu 24 do 48 godzin roboczych. Wspólnie podniesiemy Twoją precyzję produkcji.
-
