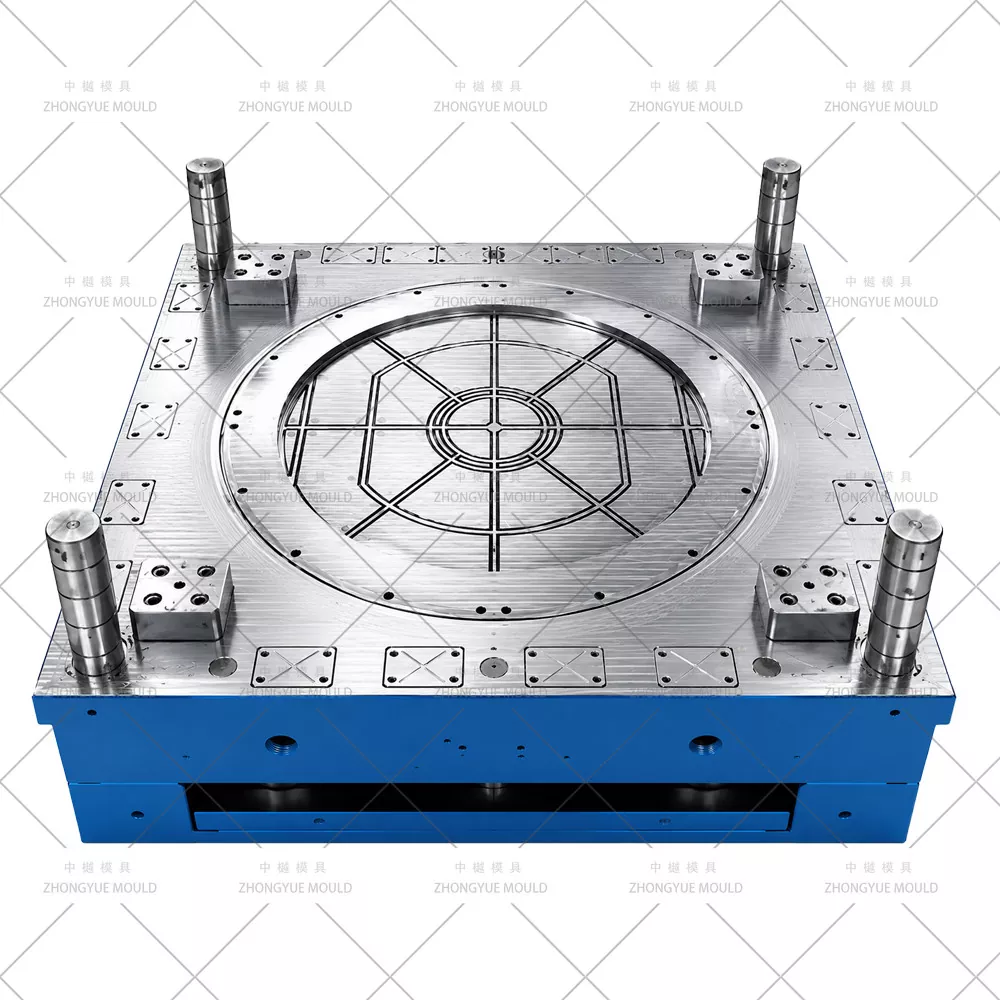

Plastikowa forma pokrywy włazu PP DN1000

Plastikowa forma pokrywy włazu z PP - pokrywa komory inspekcyjnej i forma wtryskowa ramy firmy ZHONGYUE MOLD

W kompletnym systemie komory inspekcyjnej z tworzywa sztucznego — składającym się z podstawy → Wałki przedłużające → Stożek redukcyjny → Pokrywa i rama — najwyższy element musi zapewniać bezpieczny dostęp do przejścia/najazdu, wodoszczelne uszczelnienie stożka lub wału, antypoślizgową powierzchnię do chodzenia i kompatybilność ze standardowymi przezroczystymi otworami (Ř315 mm / Ř450 mm / Ř600 mm).

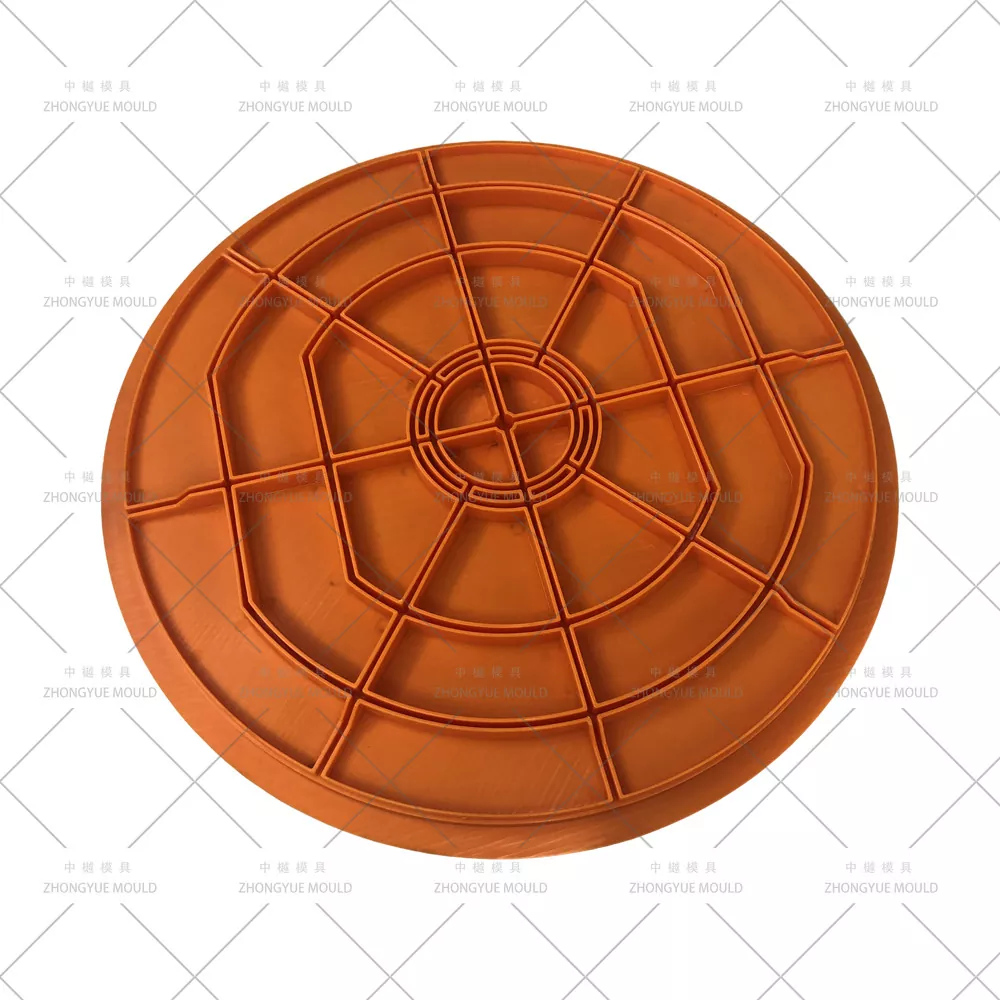

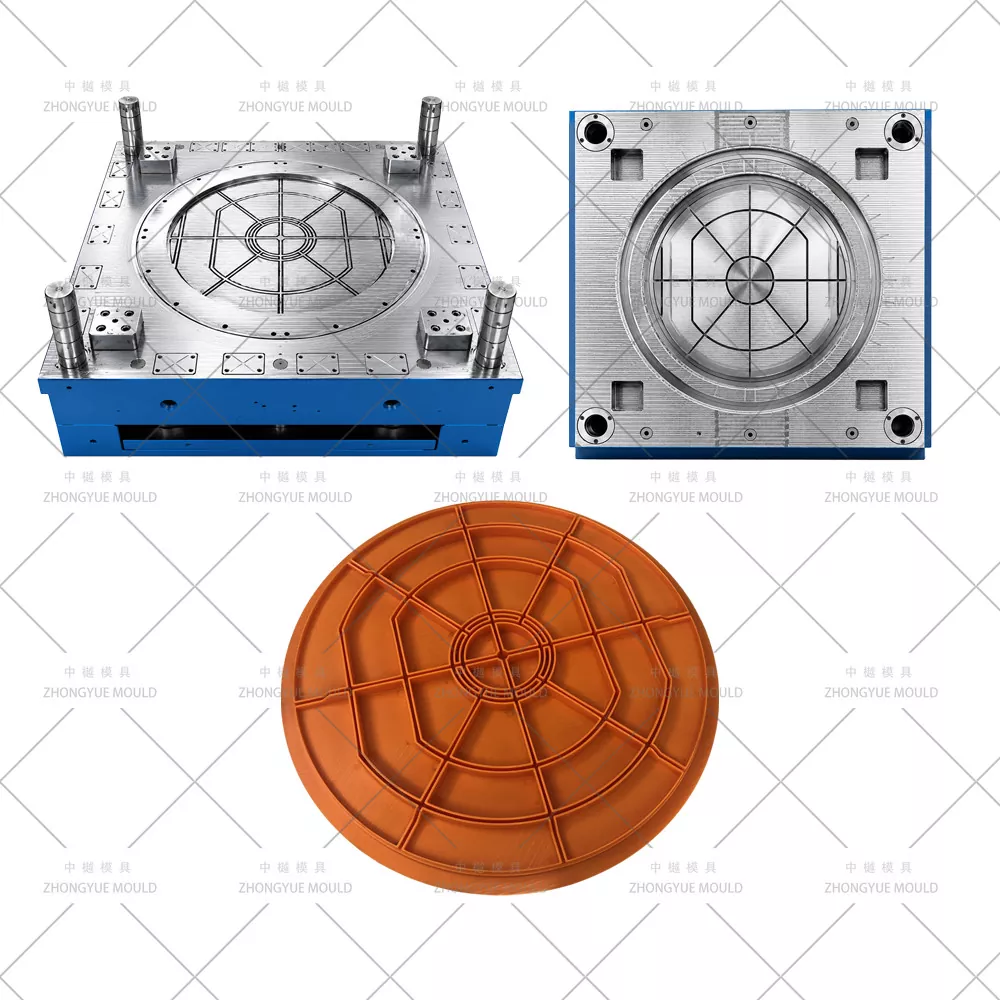

Forma pokrywy włazu z tworzywa sztucznego PP DN1000 to precyzyjne narzędzie wtryskowe, które wytwarza pokrywę pokrywy (czasami ze stalową szczeliną wzmacniającą) i dopasowaną do niej ramę PP (kwadratową lub okrągłą) z polipropylenu (PP, MFI 2–6), często z integralnie uformowanym wzorem antypoślizgowym i rowkiem uszczelniającym EPDM/o-ringiem. W ZHONGYUE MOLD (Huangyan, Taizhou, Chiny) produkujemy formy do pokryw komór inspekcyjnych zgodne z normą EN 124 / EN 13598-2 — dostępne w wersjach od lekkich (A15/B125) do ciężkich (C250/D400 z opcją wkładu kompozytowego/stalowego) — wykonane ze stali 718H, z przegrodami chłodzącymi i wnęką wykończoną na lustro/teksturą.

Specyfikacje plastikowej formy włazu:

Typowe dane techniczne – Pokrywa włazu i forma ramy z PP

Spraw, aby Twój kolejny projekt plastikowej formy włazowej stał się jaśniejszy!

Typowe konfiguracje pokryw i ram włazów

Uwaga: W przypadku systemów studni inspekcyjnych DN1000 pokrywą dostępową jest zwykle otwór o średnicy Ø315 mm lub Ø450 mm (mocowany na górze stożka DN1000 → DN450 lub adaptera wału DN450), a NIE pokrywa Ø1000 mm.

Jak ZHONGYUE projektuje wysokiej jakości formę pokrywy włazu

① Wybór stali – zrównoważenie zużycia i kosztów

Formy pokryw są mniejsze niż podstawa/wał, ale wymagają dokładnego wykończenia powierzchni:

Żywotność formy: 500 000 – 1 000 000 strzałów.

② Zoptymalizowane chłodzenie i czas cyklu

Pokrywy (grubość 5–12 mm) i ramy (ściana 6–10 mm) schładzają się stosunkowo szybko, ale rowek uszczelki i występy zawiasów/zatrzasków są pułapkami ciepła:

Przegrodowe przewody wodne + rurki bełkotkowe w rdzeniu ramy dla równomiernego chłodzenia.

Płyty wnękowe z szeregowymi/równoległymi kanałami wodnymi w odległości 15–20 mm od powierzchni.

Typowy czas cyklu: 30–60 sekund (okładka), 45–80 sekund (głęboka rama).

③ Wykończenie powierzchni – tekstura antypoślizgowa i połysk lustrzany

Pokrycie powierzchni chodzenia: tekstura kamienia EDM / tekstura diamentu (Ra 3–6 μm) zgodnie z wymaganiami antypoślizgowymi EN 124 — trawiona lub teksturowana EDM we wgłębieniu.

Wnętrze gniazda ramy: Gładkie (Ra ≤ 0,8 μm) dla łatwego osadzania uszczelki EPDM.

Znakowanie: Wytłoczone/wytłoczone logo firmy, oznaczenie klasy obciążenia („B125”), norma (EN 124) – wszystko wygrawerowane we wnęce/wnęce pokrywy.

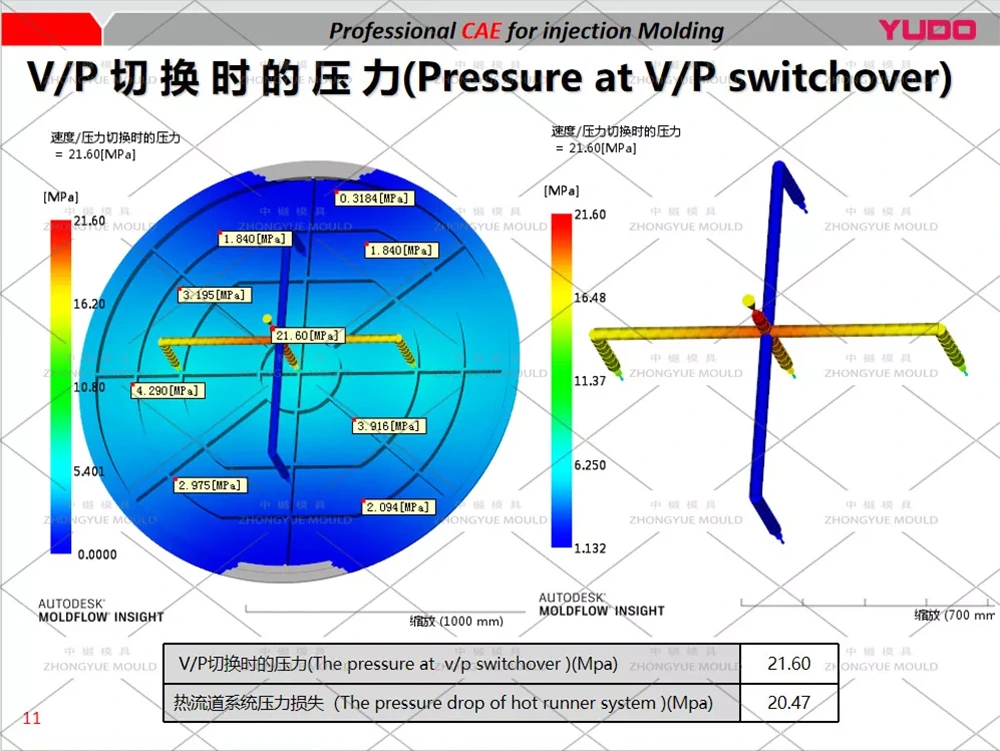

④ Bramkowanie, odpowietrzanie i wyrzucanie

Zwykle boczna bramka wachlarzowa lub zakładka krawędziowa do wypełnienia od spódnicy ramy lub obrzeża pokrywy → pozwala uniknąć linii spawu na antypoślizgowej górnej powierzchni.

Otwory wentylacyjne w strefach ostatniego napełniania (pudełko zawiasu, wgłębienie na sworzeń blokujący), aby zapobiec powstawaniu śladów przypaleń.

Wyrzut poprzez kołki wypychające pod kołnierzem ramy / krawędzią pokrywy; opcjonalnie płyta zgarniająca do ramy.

Opcjonalna forma rodzinna z dwoma gniazdami (1 pokrywa + 1 rama w jednej formie) dostępna dla dopasowanych zestawów.

⑤ Opcjonalna listwa stalowa/kompozytowa

Dla pokryw klasy C250/D400: forma może być zaprojektowana z kieszeniami do umieszczania metalowych wkładek – stalowa płyta wzmacniająca umieszczana ręcznie lub przez robota przed zamknięciem → obtryskana PP.

Typowe zastosowania

Kanalizacja komunalna i mieszkaniowa: pokrywy rewizyjne Ø315/450 na studzienkach rewizyjnych (kompatybilne z systemem DN1000 za pomocą stożka)

Podjazdy domowe / pojazdy lekkie: rama PP o klasie B125 z teksturowaną pokrywą

Tereny krajobrazowe/strefy dla pieszych: Lekkie osłony klasy A15

Przemysł/parking (ze stalową wkładką): Kompozyt PP + stalowa pokrywa klasy C250 (formowana za pomocą naszego narzędzia do formowania wklęsłego)

Kompatybilny z EN 124 / EN 13598-2, jeśli jest produkowany z certyfikowanego PP i ma odpowiednią konstrukcję żeber

Dlaczego ZHONGYUE MOLD do formy pokrywy włazu?

Kompletne możliwości systemu komór inspekcyjnych – wykonujemy formy do podstawy (2/3/4-kierunkowej) + wału (250–1000 mm) + stożka + pokrywy i ramy — wszystko w jednym miejscu dla dostawców systemów komór.

Znajomość tekstury powierzchni – wzór antypoślizgowy EDM, grawerowanie logo, wnętrza gniazd wypolerowane na lustrzany połysk.

Opcja formy rodzinnej – pokrywa + rama w jednym narzędziu, aby zaoszczędzić czas na zmianę maszyny.

Pełny pakiet kontroli jakości – kontrola CMM, certyfikaty stali, wideo z próby T0 i przykładowy raport przed wysyłką.

Części zamienne i wsparcie — dodatkowe sworznie wypychaczy, uszczelki, opaski grzewcze (w przypadku gorącej dyszy), zdalne rozwiązywanie problemów.

Skompletuj zestaw form komory inspekcyjnej

Połącz tę pokrywę włazu i formę ramy z PP z naszymi:

[Plastikowa forma podstawy włazu z PP DN1000, 4-kierunkowa]

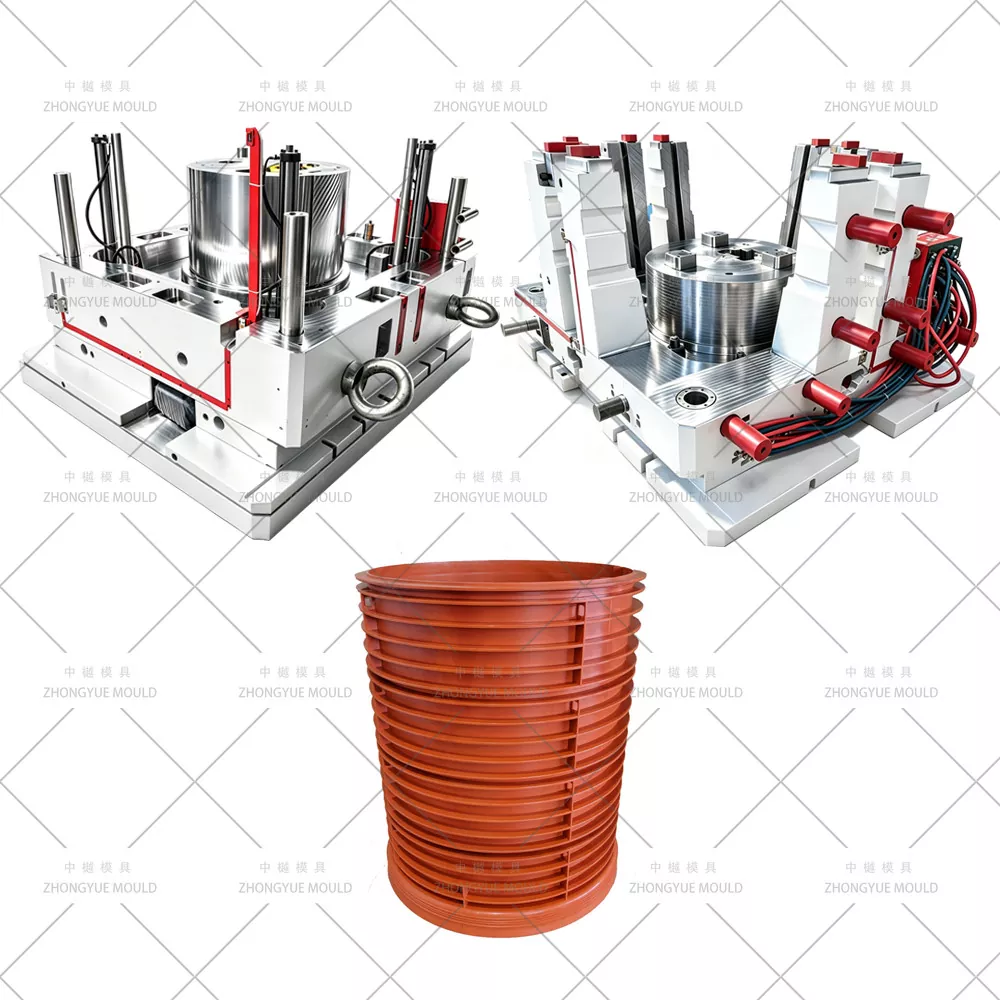

[Plastikowa forma wału przedłużającego studnię PP DN1000 L = 1000 mm]

[Plastikowa forma stożkowa włazu PP DN1000 DN1000 → DN450/DN600]
