Plastikowa forma do palet z podwójną powierzchnią

Plastikowa forma do palet z podwójną powierzchnią - wytrzymała, odwracalna forma wtryskowa do palet firmy ZHONGYUE MOLD

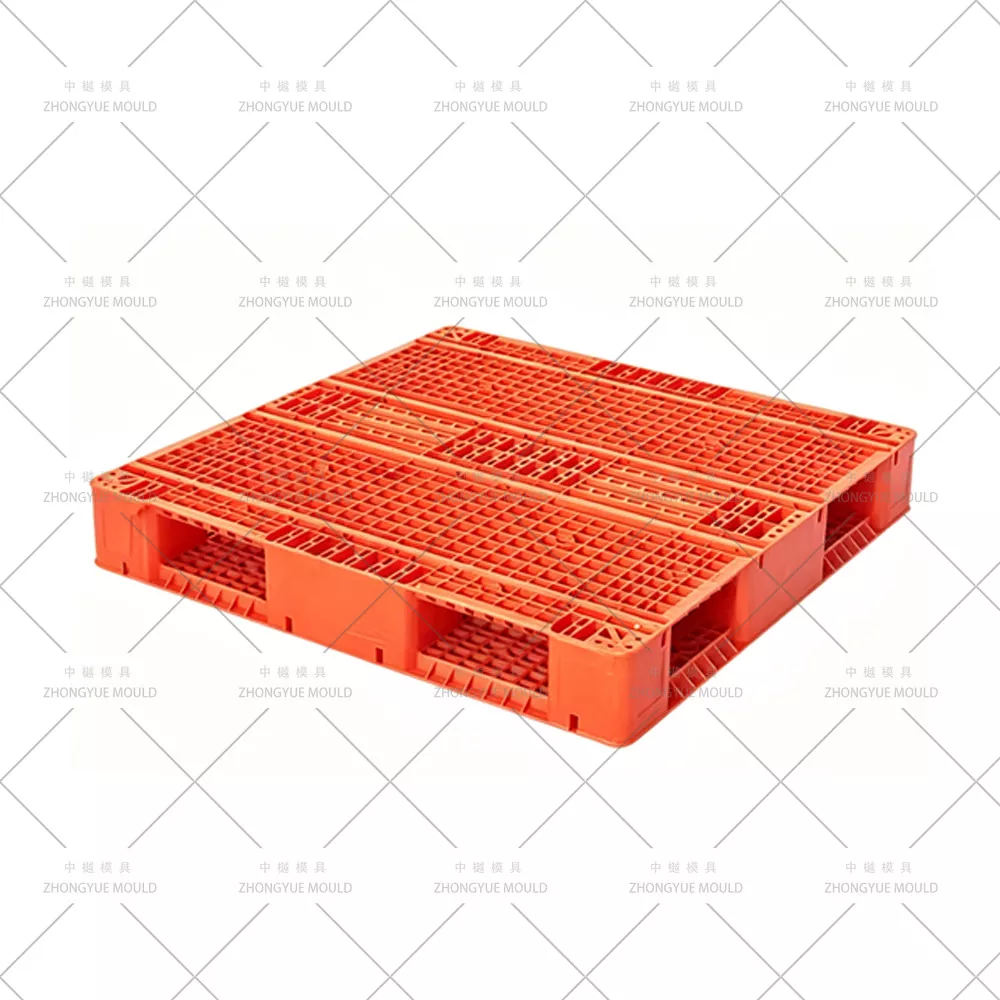

W logistyce wielkonakładowej, zautomatyzowanym magazynowaniu i wysyłce eksportowej palety plastikowe z podwójną powierzchnią stanowią złoty standard. W przeciwieństwie do palet jednostronnych, paleta dwustronna ma zarówno górny, jak i dolny pokład, co pozwala na odwracalne użycie - odwróć ją i używaj po obu stronach. Palety dwustronne, jeśli mają wzmocnione żebra i odpowiednią grubość, można układać w regały (do 1500–1800 kg na wybranych regałach), co czyni je idealnymi dla łańcuchów dostaw branży spożywczej, farmaceutycznej, chemicznej i motoryzacyjnej.

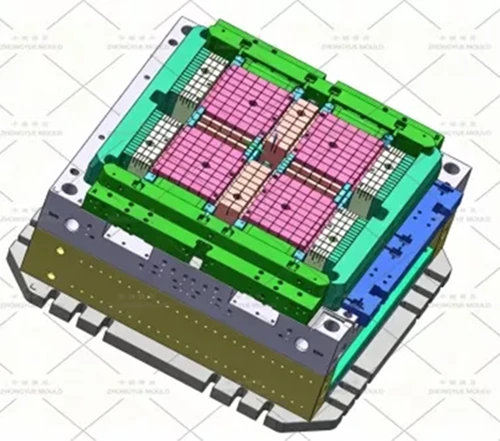

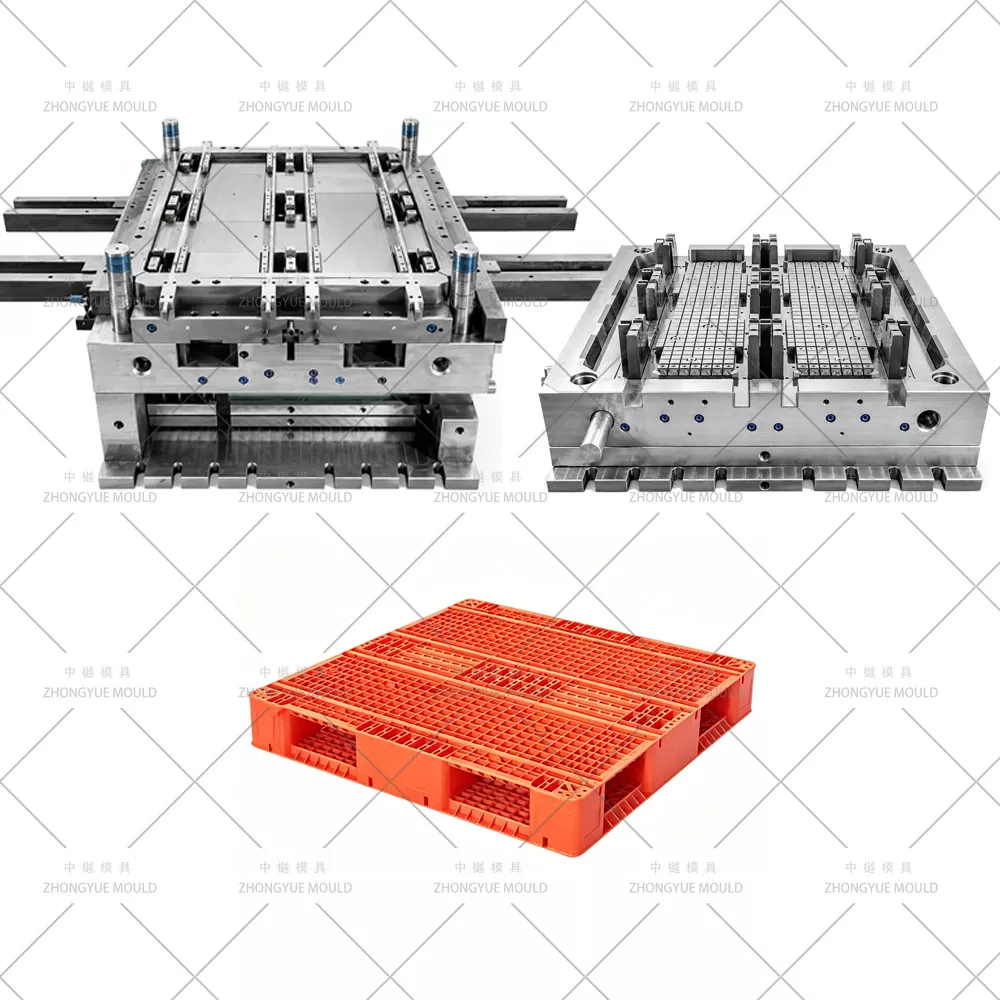

Plastikowa forma do palet z podwójną powierzchnią to wielkoformatowe, precyzyjne narzędzie do wtryskiwania, które kształtuje stopiony HDPE/PP w te dwustronne palety o dużym obciążeniu. W ZHONGYUE MOLD (Huangyan, Taizhou, Chiny) mamy ponad 15-letnie doświadczenie w projektowaniu i budowaniu niestandardowych form do palet z podwójną ścianką dla standardowych ISO (1200 × 1000 mm), Euro (1200 × 800 mm) i w pełni dostosowanych wymiarów – obejmujących wypełnienie zatwierdzone przez Moldflow, chłodzenie miedzią berylową (BeCu) i systemy gorących kanałów z bramkami zaworowymi.

Specyfikacje form do palet z tworzyw sztucznych:

Rozjaśnij swój kolejny projekt plastikowej formy do palet!

Forma do palet z podwójną ścianką a forma do palet z pojedynczą ścianą – kluczowe różnice

Funkcja	Forma do palet z podwójną powierzchnią	Forma do palet z pojedynczą stroną
Struktura	Górny pokład + Dolny pokład (rusztowy lub pełny); Podstawa 9-blokowa / obwodowa	Górny pokład + 9 stóp / 3 płozy; brak dolnego pokładu
Odwracalny	✅Tak – nadaje się do użytku obustronnego	❌ Nie
Możliwość stojakowania	✅ Często nadaje się do regałów ze wzmocnionymi żebrami / opcją z wkładką stalową	❌ Generalnie nie nadaje się do stojaka
Ładowność	Statyczne: do 6000 kg / Dynamiczne: do 2500 kg / Regały: do 1800 kg	Niższy – zazwyczaj przeznaczony wyłącznie do transportu/przechowywania
Złożoność formy	Wyższy – dwupokładowa sieć żeber, głębszy rdzeń, więcej stref chłodzenia	Umiarkowany – pojedynczy pokład + nogi
Typowy czas cyklu	90–150 s (waga palety 15–28 kg)	70–120 sek

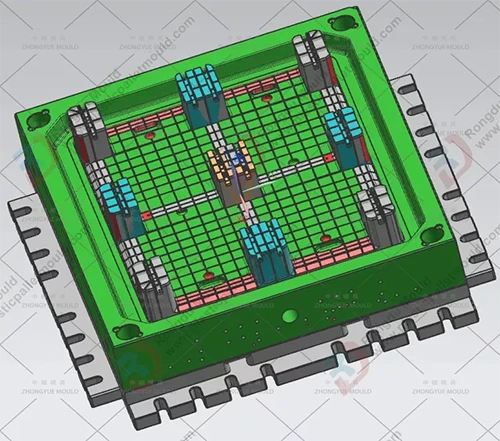

Jak ZHONGYUE inżynierowie tworzą wysokiej jakości formę do palet z podwójną ścianką

① Właściwy wybór stali zapewniający trwałość miliona strzałów

Formy paletowe dwustronne należą do największych narzędzi wtryskowych (masa formy 12–20+ ton). Określamy:

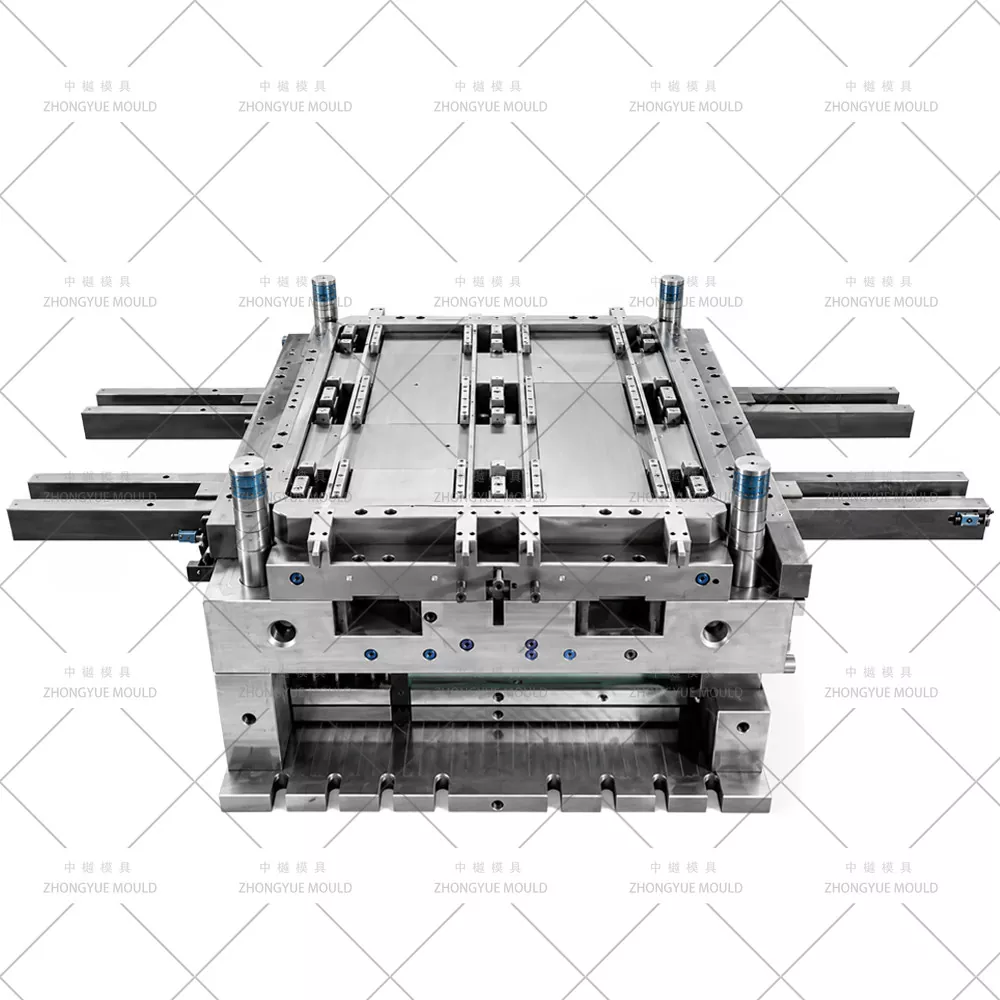

Podstawa formy: Wzmocniona, wstępnie utwardzana podstawa S50C / P20 z dodatkowymi filarami wsporczymi, aby zapobiec wyginaniu się rdzenia/wnęki pod ciśnieniem opakowania.

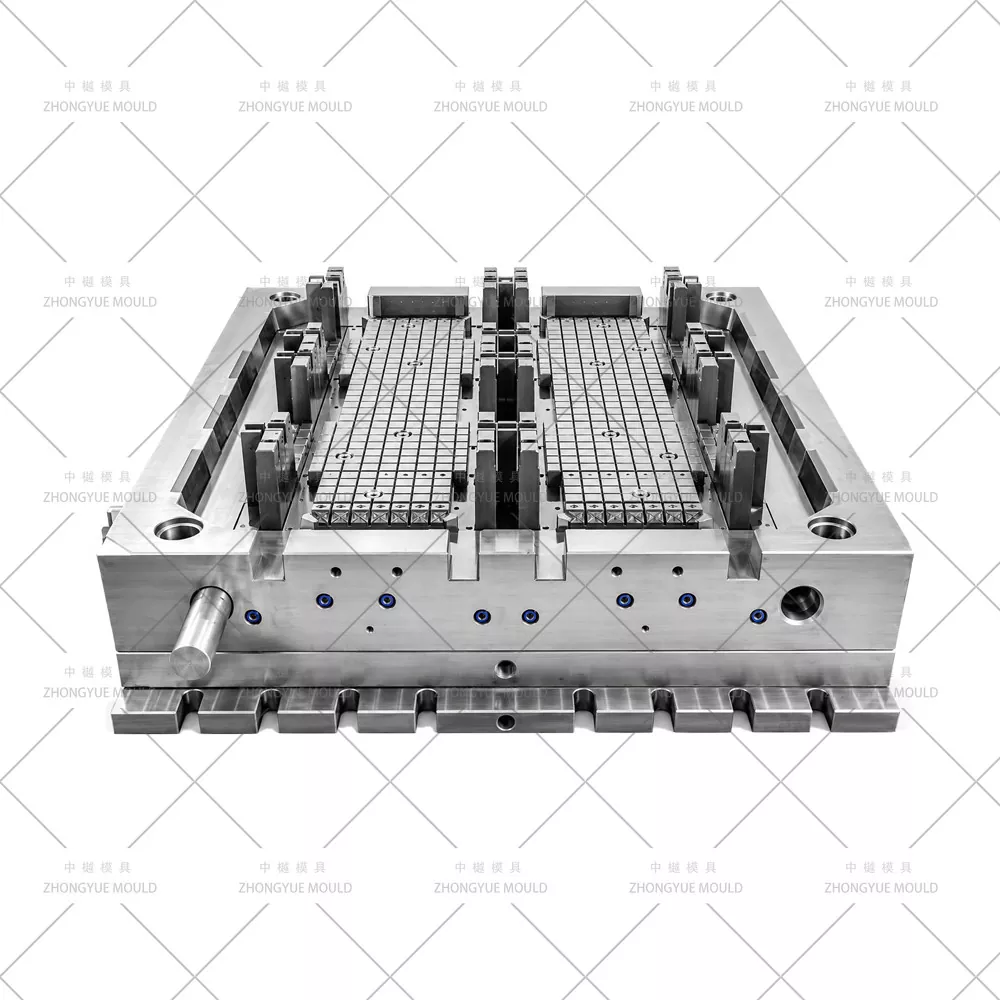

Płytki gniazdowe/rdzeniowe: standard 718H (1.2738, HRC 33–38); H13 (1.2344, hartowany i odpuszczany HRC 44–48) do serii wielkoseryjnych lub z HDPE z recyklingu; opcjonalnie S136 dla stref polerowania lustrzanego.

Obróbka cieplna i twardość: Główne rdzenie/wgłębienia poddane obróbce do HRC 28–32 (P20) lub HRC 33–38 (718H); części eksploatacyjne, takie jak prowadnice i tuleje wyrzutników, azotowane, co zapewnia dłuższą żywotność wynoszącą 500 000–1 000 000+ strzałów.

② Zrównoważony wielopunktowy system gorących kanałów

Duże palety dwupokładowe wymagają od 12 do 20+ zrzutów (zawór lub otwarty gorący kanał) rozmieszczonych na górnym i dolnym pokładzie:

Zapewnia jednoczesne wypełnienie grubych obszarów bloków i cienkich żeber pokładu

Minimalizuje linie spawania w strefach nośnych

Eliminuje zimny wlew → krótszy cykl i brak strat po przemieleniu

Kompatybilne z rozdzielaczami YUDO / Synventive / Anole

(W przypadku serii pilotażowych oferujemy również konstrukcje z 3-płytowymi kanałami zimnymi.)

③ Zaawansowane chłodzenie – wkładki BeCu i obwody strefowe

Grube żebra na połączeniach pokładów i bloków stanowią pułapki ciepła. Nasza strategia chłodzenia:

Głęboko nawiercone przegrody i bełkotki w każdym z 9 bloków nośnych

Wstawki z miedzi berylowej (BeCu / Mold-Max) na skrzyżowaniach żeber pokładu i piasty środkowej, zapewniające o 20–30% szybsze odprowadzanie ciepła

Niezależne strefowe obiegi wody z regulatorami przepływu → jednolita temperatura → minimalne wypaczenia

Typowy czas cyklu: 80–130 sekund (w zależności od wagi i grubości palety)

④ Dwupokładowy system rozformowywania

Zarówno górny, jak i dolny pokład mają podcięcia/siatkę żeber:

Siłowniki hydrauliczne + podnośniki kątowe / prowadnice krzywkowe do ścian bocznych bloków

Płyta zgarniająca / duży blok wyrzutnika z wyjątkowo długimi słupkami prowadzącymi obsługującymi pełny skok wyrzutu

Opcjonalne połączenie wczesnego wyrzutu (forma otwiera się częściowo → rozpoczyna się wyrzucanie), aby skrócić sekundy na cykl

⑤ Tekstura antypoślizgowa i personalizacja

Górny i dolny pokład teksturowany w romby / kropkowany wzór antypoślizgowy (możliwość dostosowania Ra)

Wytłoczone logo firmy, kieszeń na etykietę RFID, miejsce na datę/kod partii

Opcjonalna konstrukcja szczeliny wzmacniającej stal dla palet regałowych (formowanie z prętów metalowych)

Typowe zastosowania palet dwustronnych

Żywność i napoje: HDPE zgodny z FDA, łatwe do mycia gładkie powierzchnie, bez odprysków → higieniczny dla linii rozlewniczych i mleczarni

Przemysł farmaceutyczny i pomieszczenia czyste: Nie liniejące, gładkie pokłady; opcjonalna formuła antystatyczna

Motoryzacja i przemysł ciężki: Wysokie obciążenie statyczne/dynamiczne bloków silnika, odlewów i komponentów

Łańcuch chłodniczy i eksport: zwolnienie z ISPM-15; zachowuje się w zakresie od –40°C do +80°C; odwracalne pokłady wydłużają żywotność

Magazyn zautomatyzowany (AS/RS): wejście na czterokierunkowy wózek widłowy/paletę; stabilne wymiarowo dla systemów przenośnikowych

Dlaczego ZHONGYUE MOLD do formy do palet z podwójną ścianką?

Sprawdzone doświadczenie w dużych formatach – setki form do palet (jedno-/dwustronnych, gniazdowych, regałowych) eksportowanych do Europy, obu Ameryk, SEA i ME.

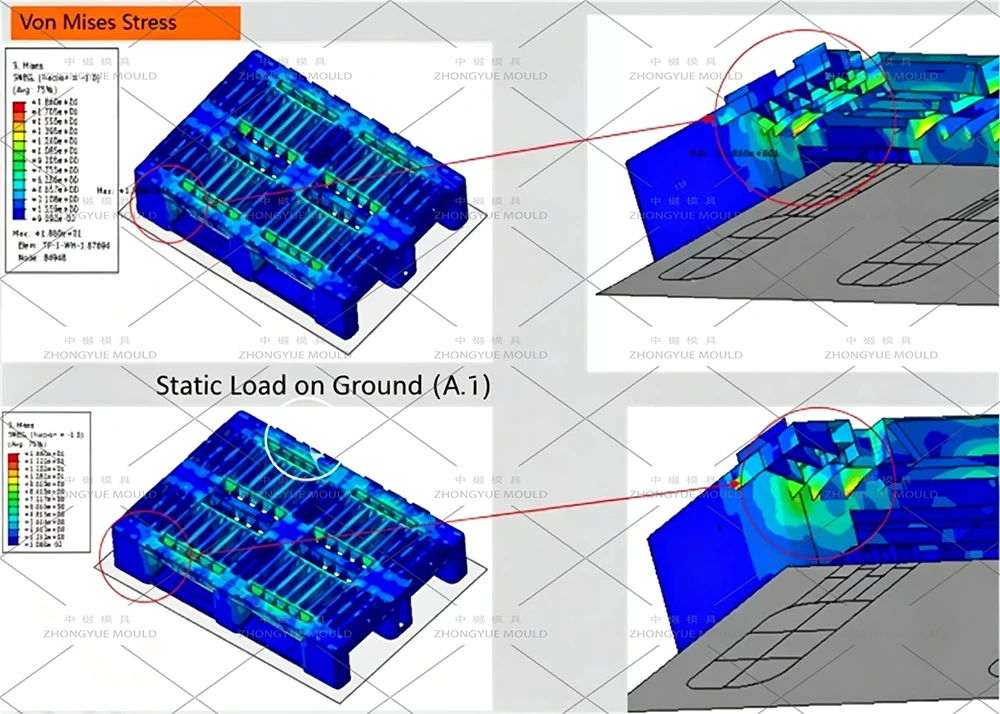

Moldflow i DFM przed cięciem stali – symulujemy wzór wypełnienia, równomierność chłodzenia i wypaczenia, aby wyeliminować ślady zagłębień na przecięciach żeber.

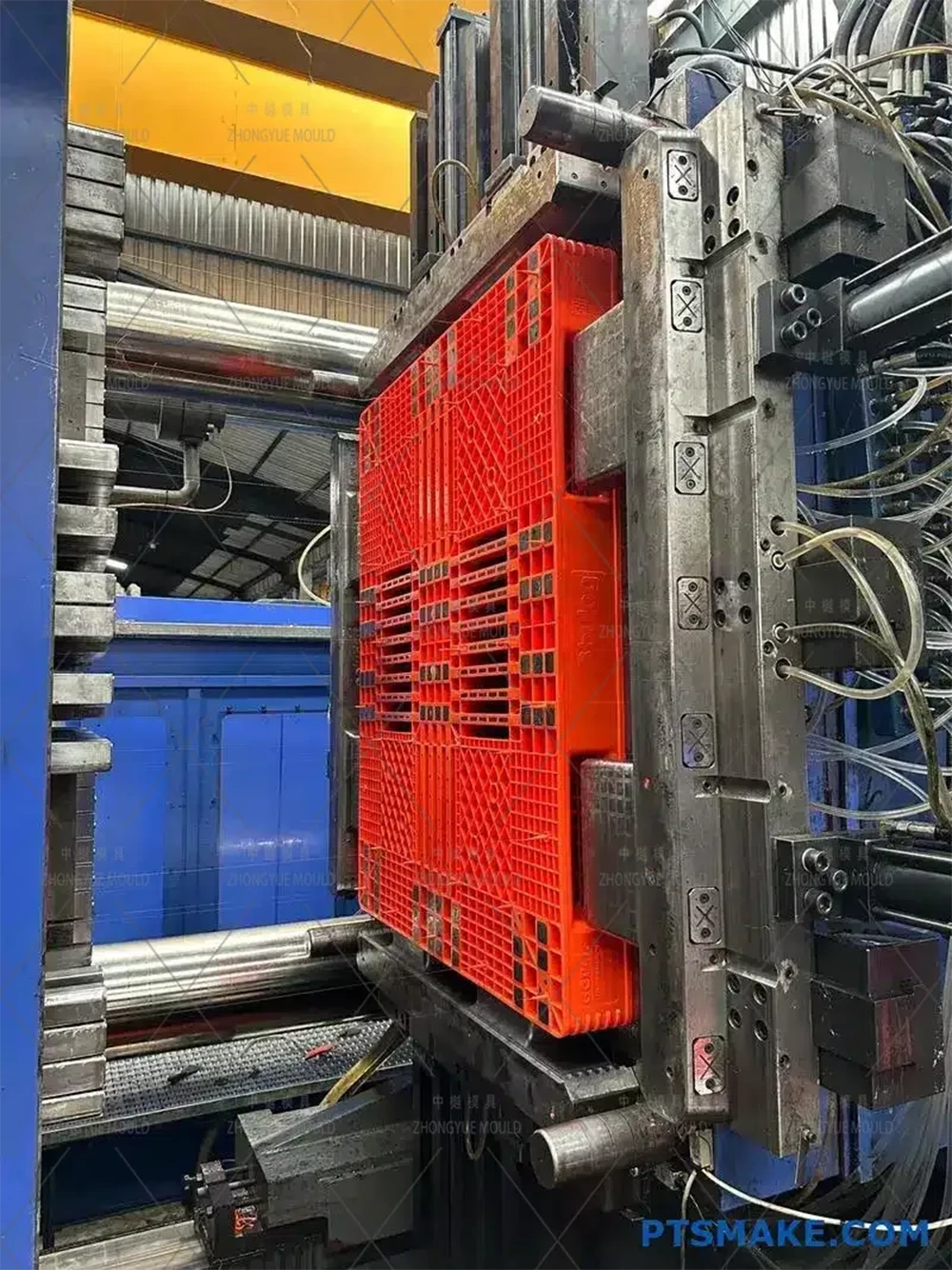

Przejrzysty proces – cotygodniowe zdjęcia z obróbki → film z próby T0 + przykładowy raport wymiarowy → kontrola końcowa przed wysyłką.

Kompletne części zamienne i wsparcie — pełny zestaw części eksploatacyjnych, instrukcja konserwacji i zdalne rozwiązywanie problemów.
