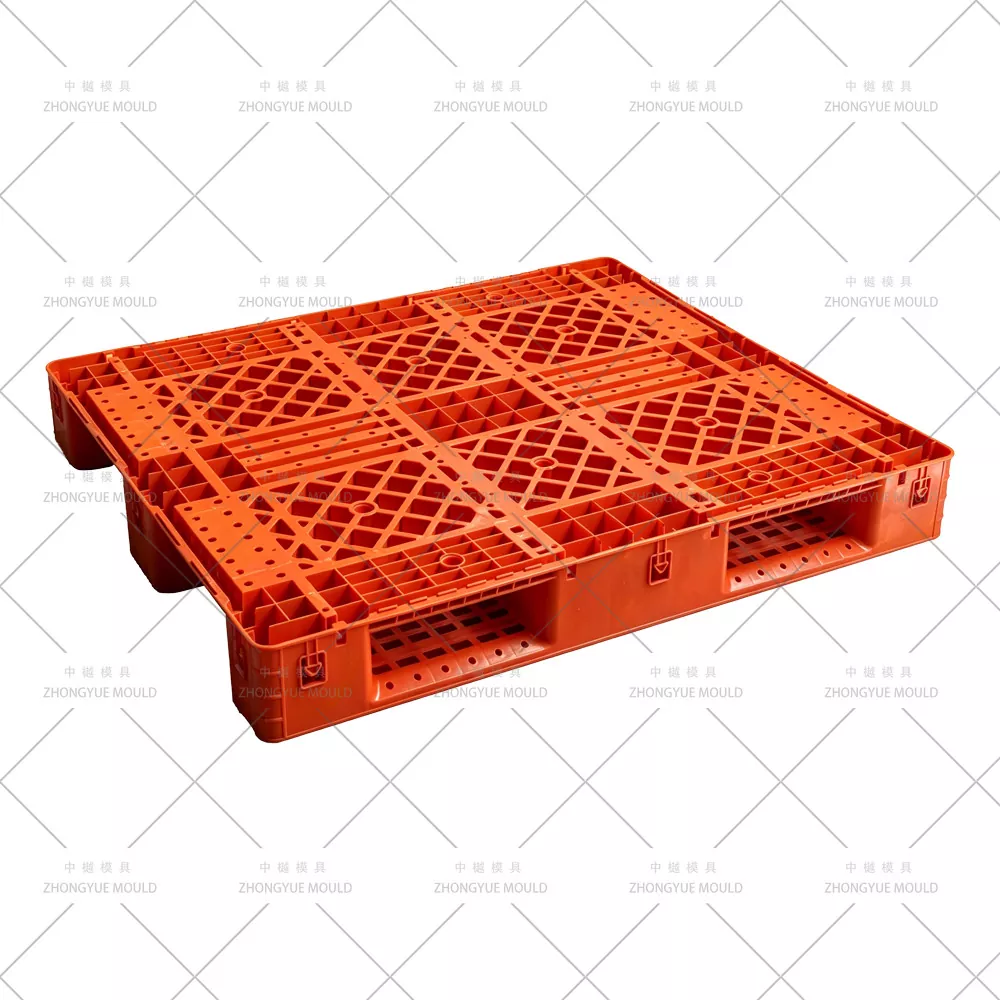

W nowoczesnej logistyce i magazynowaniu palety plastikowe w dużej mierze zastąpiły palety drewniane — nie są objęte normą ISPM-15, są wolne od drzazg, łatwe do dezynfekcji i oferują spójne wymiary. Wśród nich najpowszechniej stosowanym typem jest paleta z tworzywa sztucznego z pojedynczą powierzchnią: ma wzmocniony górny pokład (siatkowy lub pełny) z antypoślizgową teksturą oraz dolną stronę składającą się z 9 stóp lub 3 podłużnych prowadnic umożliwiających wjazd wózka widłowego/widł z dwóch lub czterech kierunków. Brakuje dolnej deski pokładowej.

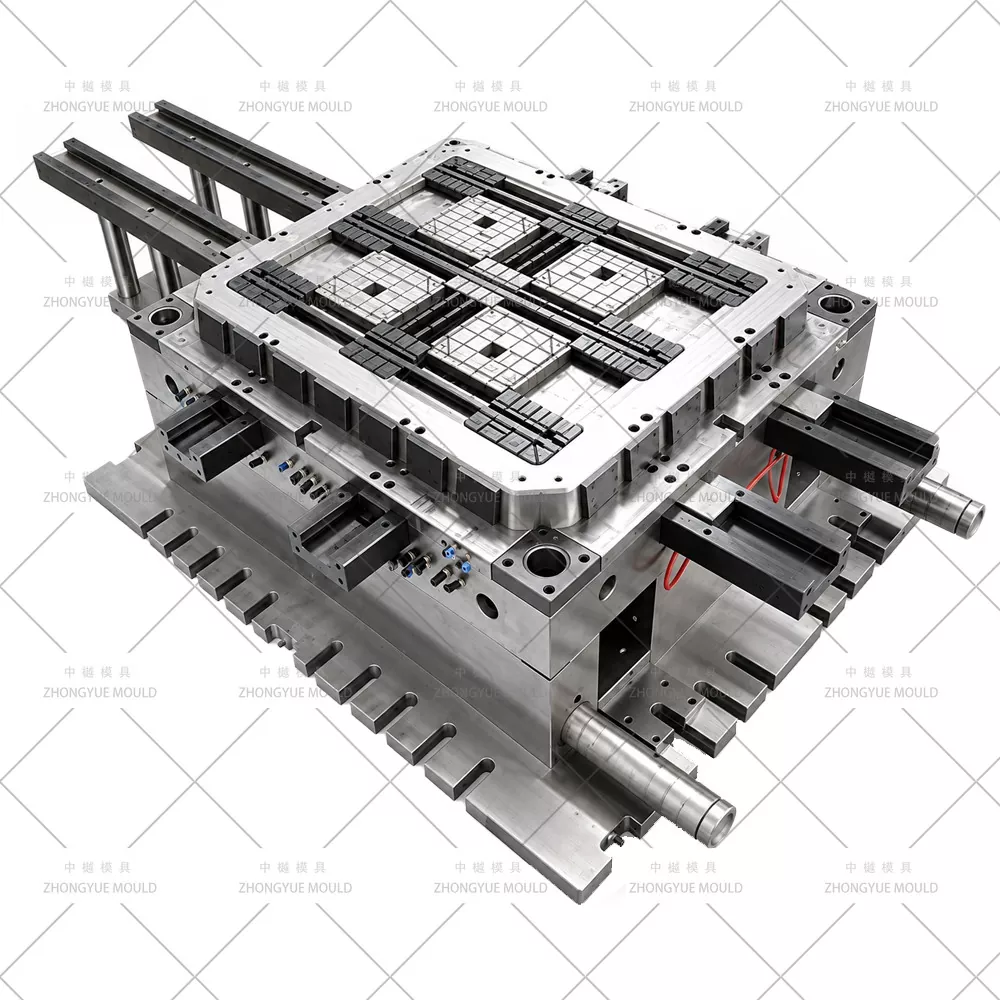

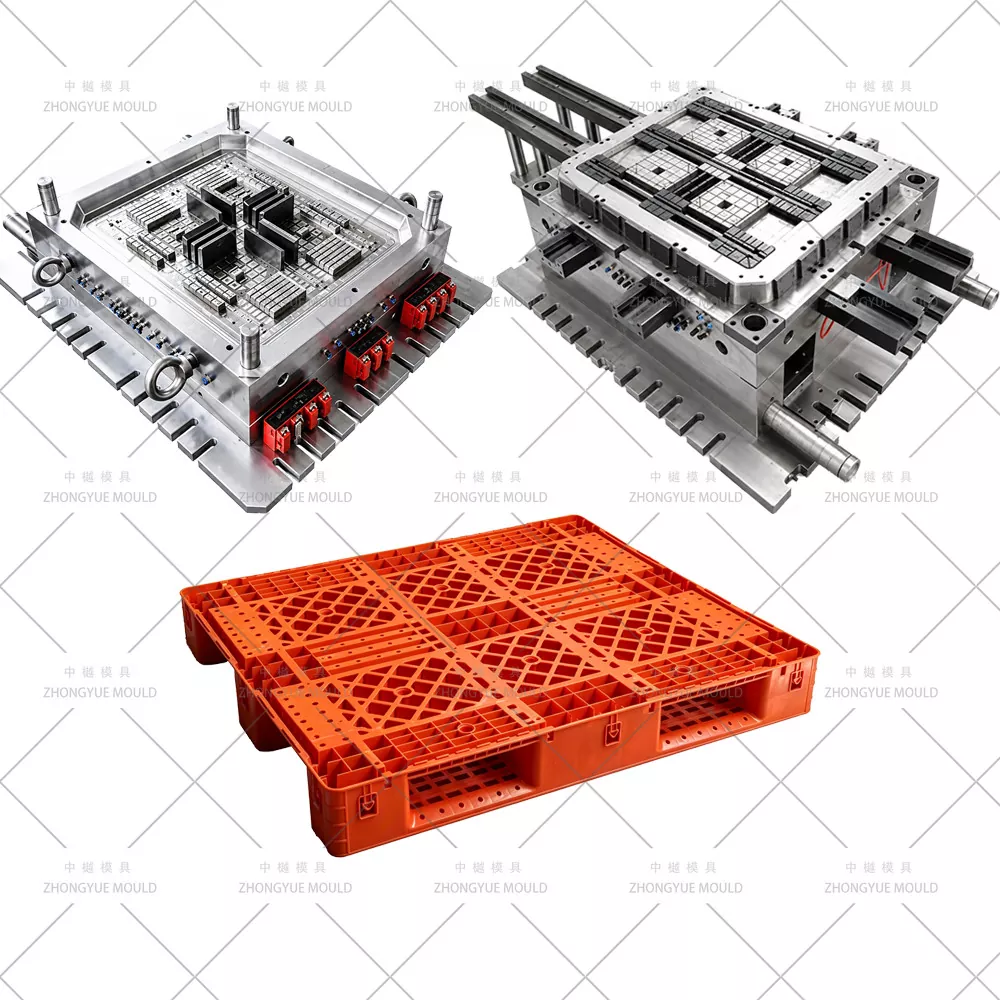

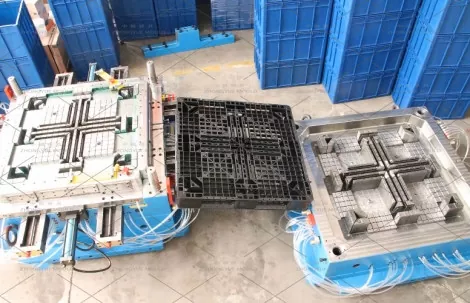

Forma do palet z tworzywa sztucznego o pojedynczej powierzchni to wielkoformatowa forma wtryskowa, która kształtuje stopiony HDPE lub PP w ekonomiczne, lekkie platformy ładunkowe. W ZHONGYUE MOLD (Huangyan, Taizhou, Chiny) projektujemy i budujemy niestandardowe formy do palet o pojedynczej powierzchni dla standardowych rozmiarów Euro (1200 × 800 mm), ISO (1200 × 1000 mm) i rozmiarów na zamówienie – wyposażone w wlew zatwierdzony przez Moldflow, chłodzenie z miedzi berylowej (BeCu) i precyzyjnie obrobione 9-nożne systemy do wyjmowania z formy.
|
Rozmiary palet |
Materiały paletowe |
Rodzaje palet |
Nośność |
||
|
400 x 300 mm |
Polietylen o dużej gęstości (HDPE |
Paleta gniazdowa |
Lekkie obciążenia: do 500 kg |
||
|
Nazwa formy |
Plastikowa forma do palet z pojedynczą stroną |
||||
|
Materiał formy |
P20,2738,718H,NAK80,2316,S136,H13 itp |
||||
|
Baza formy |
Własna produkcja, LKM, DME, ASSAB |
||||
|
Wgłębienie |
Pojedyncze/wiele |
||||
|
Biegacz |
Kanał zimny i kanał gorący |
||||
|
Marka Hot Runnerów |
Mistrz, HUSKY, YUDO itp. |
||||
|
Oprogramowanie Degsin |
UG: Aoto CAD i tak dalej |
||||
|
Życie pleśni |
50-100 milionów strzałów/5-6 lat, nawet po 10 latach przy dobrej konserwacji |
||||
|
Czas T1 |
45-60 dni |
||||
|
Materiał plastikowy |
PP ABS |
||||
|
Typ bramy |
Brama punktowa, brama krawędziowa, brama pomocnicza, brama filmowa, brama zaworowa, otwarta brama itp. |
||||
|
Obróbka powierzchni formy |
EDM, tekstura, polerowanie na wysoki połysk |
||||
|
Systemu Jakości |
ISO9001 |
||||
|
Kod HS |
8480719090 |
||||
|
Pochodzenie |
Huangyan Zhejiang Chiny |
||||
|
Pakiet |
Drewniana skrzynka |
|
|||
|
Materiał formy |
Twardość |
Życie pleśni |
|||
|
P20 |
HRC 28-33 |
>300 000 strzałów |
|||
|
718 |
HRC 33-36 |
>500 000 strzałów |
|||
|
H13 |
HRC >43 |
> 800 000 strzałów |
|||
|
2344 |
HRC > 48 |
> 800 000 strzałów |
|||
|
S136 |
HRC 48-52 |
> 1 000 000 strzałów |
|||
Rozjaśnij swój kolejny projekt plastikowej formy do palet!
|
Typ |
Struktura |
Wejście widełkowe |
Najlepsze dla |
Ograniczenie |
|
Forma do palet z pojedynczą stroną |
Górny pokład + 9 stóp / 3 płozy; brak dolnego pokładu |
4-kierunkowy (9-nożny) lub 2-kierunkowy (biegacz) |
Eksport w jedną stronę, lekkie i średnie ładunki, aplikacje wrażliwe na koszty |
Nie nadaje się do stojaków, chyba że jest specjalnie wzmocniony |
|
Forma do palet z podwójną powierzchnią |
Górny + dolny pokład; płaskie lub siatkowe |
4-kierunkowy |
Wytrzymałe regały, pętle wielokrotnego użytku |
Wyższy koszt formy i materiału |
|
Możliwość montażu w stojaku z pojedynczą powierzchnią (wzmocniona) |
Bardzo grube żebra + stalowe wzmocnienia |
4-kierunkowy |
Regały selektywne (z metalowymi prętami) |
Wymaga formowania wtryskowego lub grubszych ścian |
ZHONGYUE dostarcza formy do wszystkich typów — Single Face pozostaje naszą kategorią eksportu form paletowych o największej objętości.
Formy do palet jednostronnych są masywne (masa formy 8–15 ton) i podlegają dużym siłom zwarcia (maszyny 1600T–2800T).
Podstawa formy: Wzmocniona, wstępnie utwardzana podstawa S50C / P20 (pogrubione filary wsporcze zapobiegające uginaniu się wnęki pod ciśnieniem opakowania).

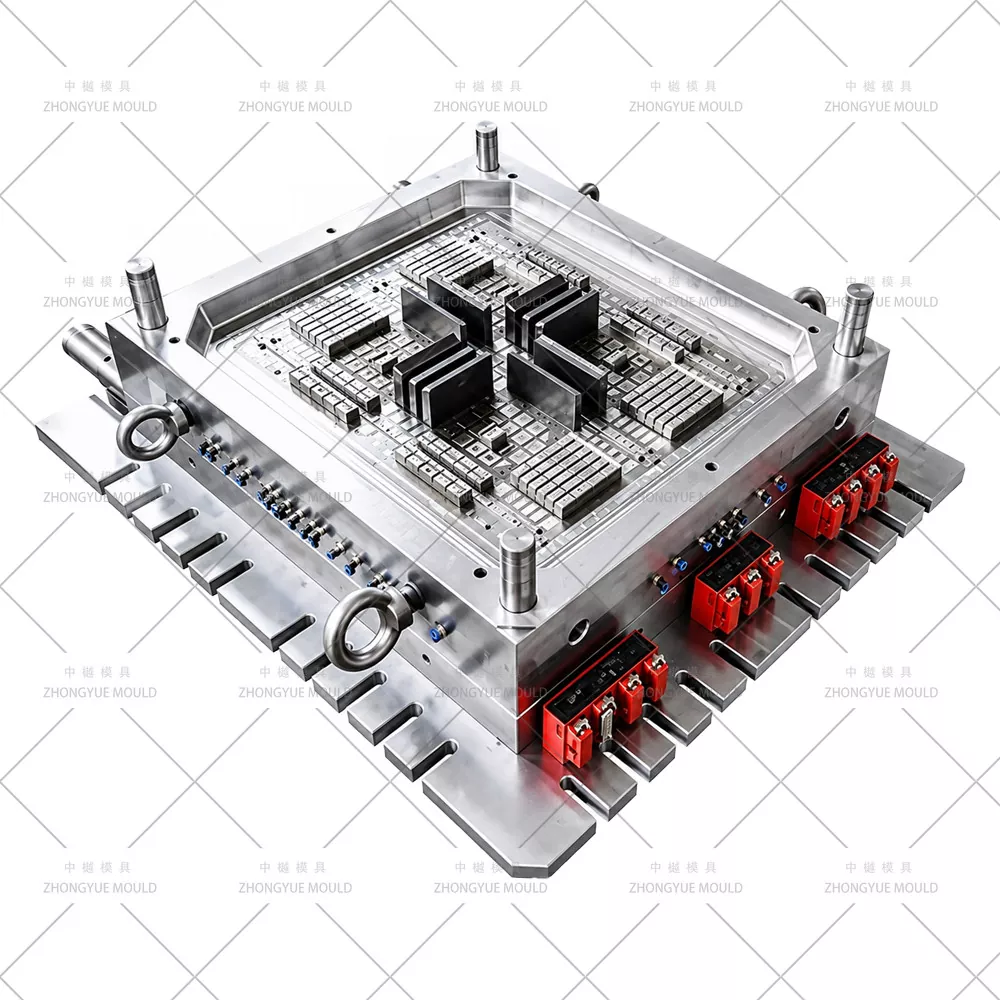

Płytki gniazdowe/rdzeniowe: standard 718H (1.2738, HRC 33–38); H13 (1.2344, HRC 44–48) do serii wielkoseryjnych / HDPE z recyklingu.
Części eksploatacyjne: Bloki ślizgowe, sworznie kątowe i tuleje wypychaczy są azotowane lub wyposażone w płytki ścieralne.
Duże palety jednostronne (pokład Ø 1100–1200 mm) wymagają systemów gorących kanałów z od 8 do 16 zaworami lub otwartych (kompatybilne z YUDO / Anole / Synventive) w celu:
Wypełnij jednocześnie cienkie żebra pokładu i grube obszary stóp
Unikaj linii spawów na górnym pokładzie, gdzie przenoszą się obciążenia
Wyeliminuj zimny wlew → krótszy cykl
Dla startupów wrażliwych na budżet oferujemy również 3-płytowe konstrukcje z zimnymi kanałami i sekwencyjnymi bramkami punktowymi.

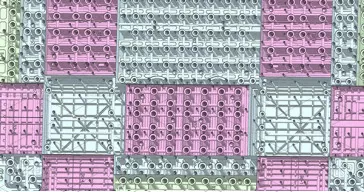

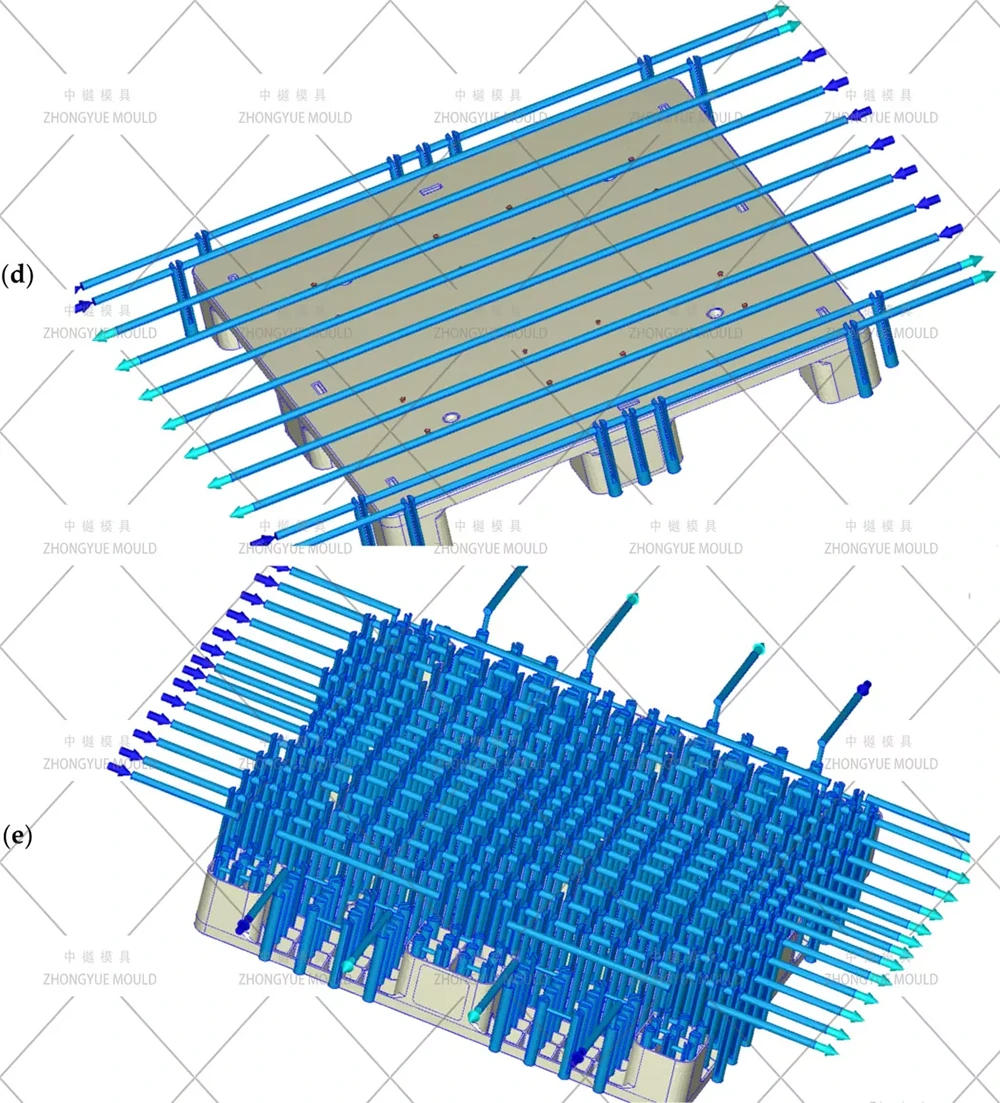

Formy do palet mają grube strefy przecięcia na połączeniach nóg z pokładem – główne pułapki ciepła. Nasza strategia chłodzenia:
Głęboko nawiercone przegrody i bełkotki w każdej z 9 nóg
Wkładki Mold-Max / BeCu na skrzyżowaniach żeber pokładu i piaście środkowej
Równoległe obiegi wody z indywidualnymi regulatorami przepływu → typowy czas cyklu 70–120 sekund (waga palety 6–15 kg)
Zwężane stopy/biegacze stanowią podcięcia wymagające pozytywnego działania:
Siłowniki hydrauliczne + podnośniki kątowe lub prowadnice napędzane krzywką do bocznych ścian nóg
Blok wyrzutnika / płyta zgarniająca z długimi słupkami prowadzącymi obsługującymi pełny skok
Opcjonalny mechanizm wczesnego wyrzutu (forma otwiera się na 5–10 mm → rozpoczyna się wyrzucanie) w celu skrócenia cyklu maszyny
Górny pokład teksturowany w romby / kropkowany wzór antypoślizgowy; dolne nóżki mogą być gładkie lub lekko teksturowane.
Wytłoczone logo firmy, kieszeń RFID, miejsce na kod daty, obszar na kod kreskowy – wszystko zintegrowane z Twoją grafiką.
Sprawdzone doświadczenie – setki 9-stopowych i jednostronnych form do palet wysłanych do Europy, Morza Śródziemnego, Bliskiego Wschodu i Ameryki Południowej.

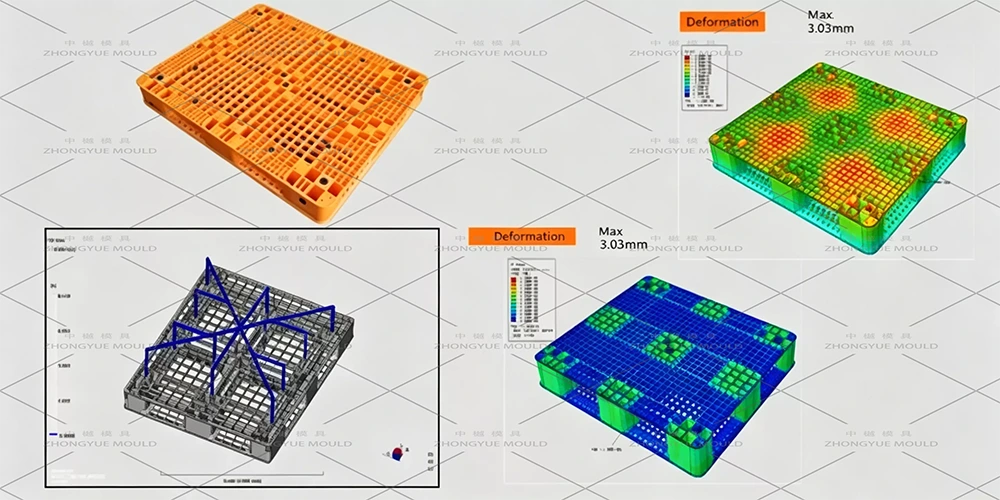

Analiza przepływu formy od początku – przed cięciem stali sprawdzamy lokalizację i chłodzenie bramy, aby wyeliminować ślady zagłębienia i nadmierne wypaczenie.

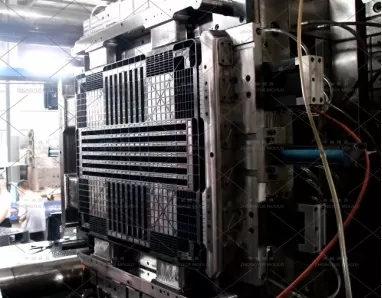

Przejrzysta kontrola jakości – cotygodniowe zdjęcia postępu → film z próby T0 + przykładowy raport wymiarowy → końcowa kontrola przed wysyłką.
Pełny zestaw części zamiennych i wsparcie – obejmuje dodatkowe prowadnice, uszczelki, opaski grzewcze; dostępne zdalne rozwiązywanie problemów.
