Plastikowa forma stożkowa włazu PP DN1000

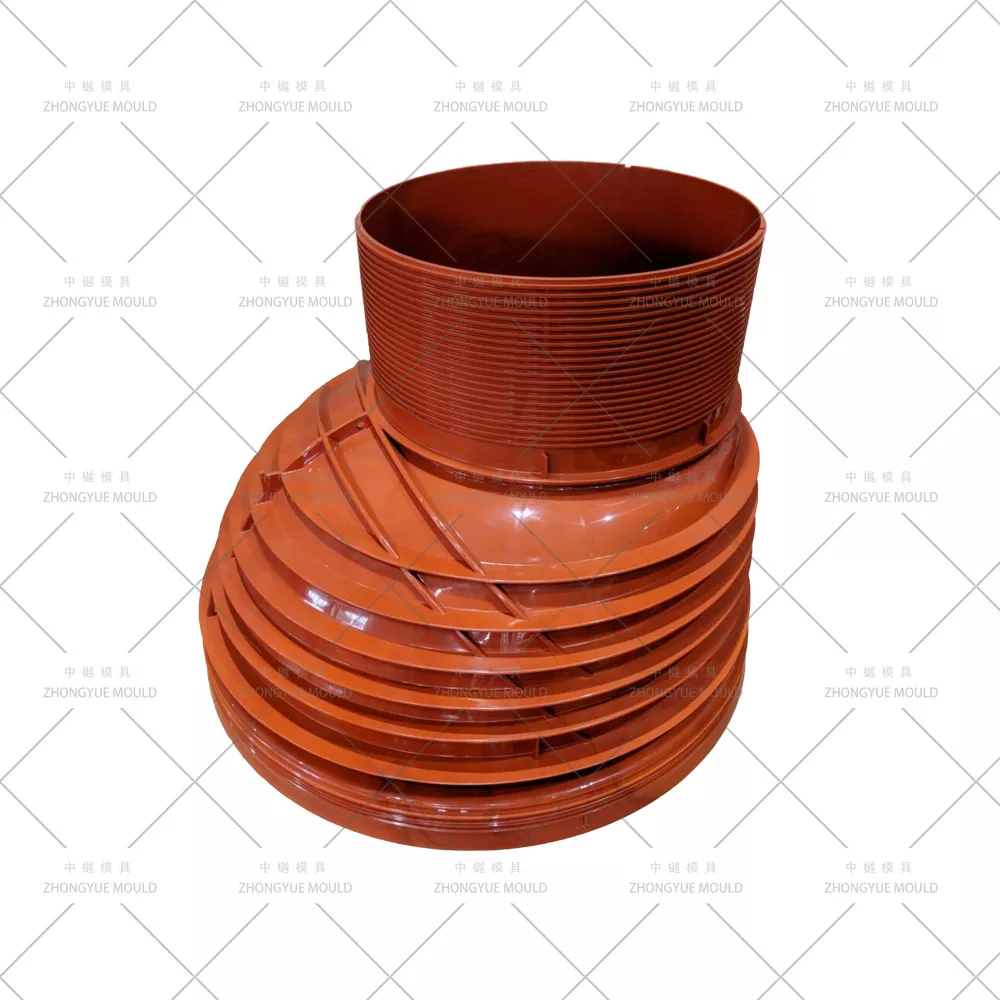

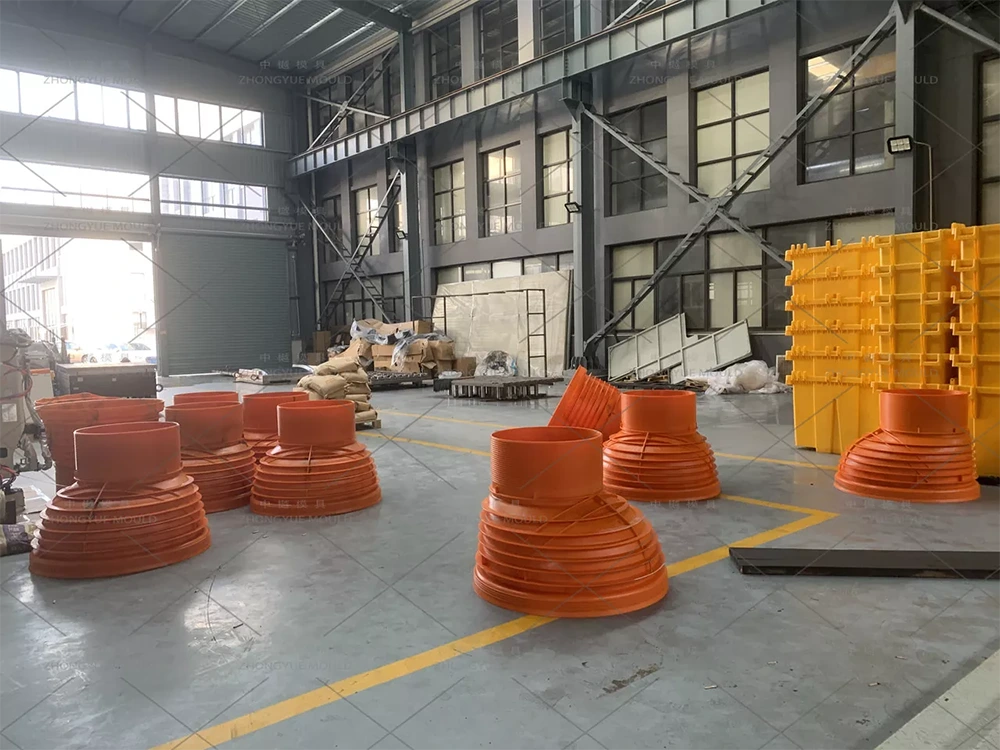

W kompletnym systemie komory inspekcyjnej z tworzywa sztucznego, stożek redukcyjny / adapter stożkowy łączy wał o dużej średnicy (ø1000 mm) z mniejszym otworem pokrywy dostępowej (zwykle Ø600 mm, Ø450 mm lub Ø315 mm). Zmniejsza szyjkę komory do standardowego rozmiaru pokrywy włazu, zachowując jednocześnie integralność strukturalną i wodoszczelność.

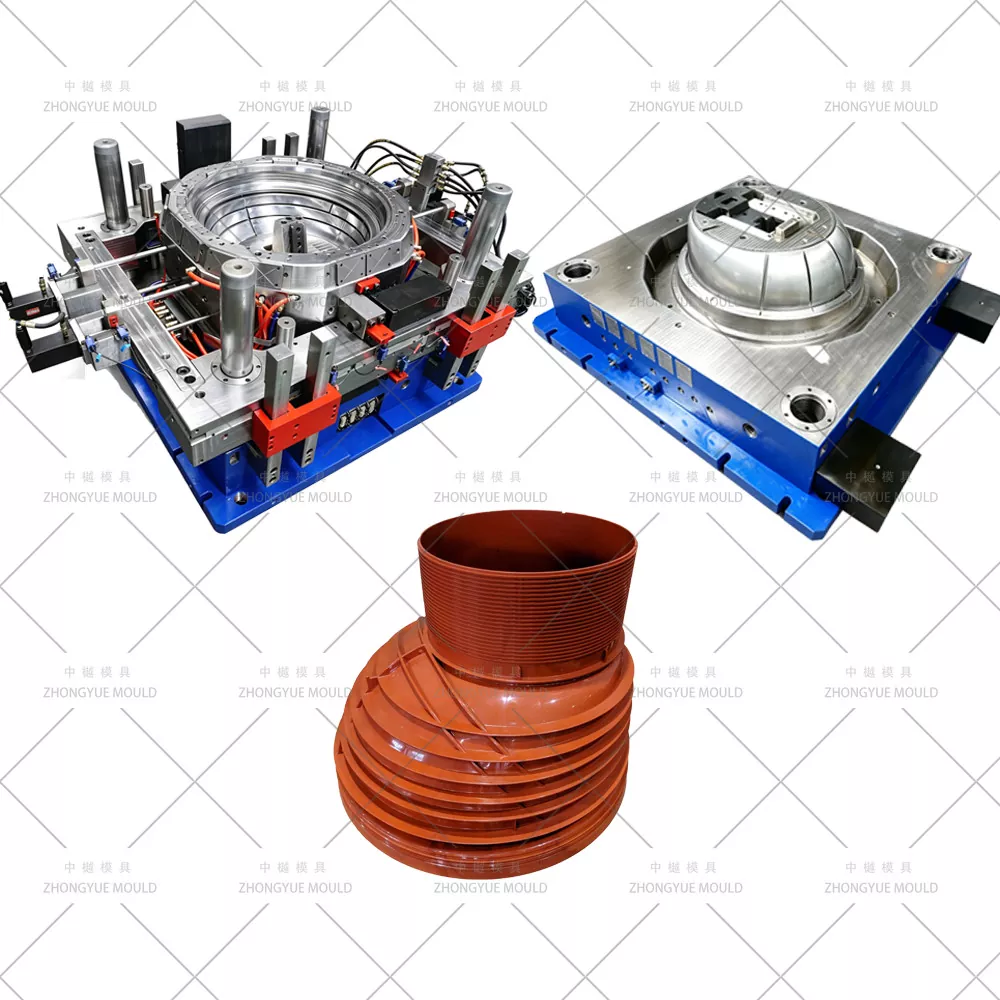

Forma stożkowa włazu z tworzywa sztucznego PP DN1000 to precyzyjne narzędzie wtryskowe, które formuje ten stożkowy element z polipropylenu (PP), wyposażony w górne/dolne rowki kielichowe na uszczelki EPDM, wewnętrzne/zewnętrzne pionowe żebra usztywniające i antypoślizgowe gniazda szczebli drabiny (opcjonalnie). W ZHONGYUE MOLD (Huangyan, Taizhou, Chiny) konstruujemy formy stożkowe o konstrukcji z dzieloną wnęką (skosem), chłodzeniu rdzenia z głęboką przegrodą za pomocą wkładek BeCu i kompensacji skurczu PP (1,6–1,8%) — wytwarzając stożki spełniające normy EN 13598-2 / DIN

Specyfikacje plastikowej formy włazu:

Typowe dane techniczne – Forma stożkowa włazu PP DN1000

Spraw, aby Twój kolejny projekt plastikowej formy włazowej stał się jaśniejszy!

Co to jest stożek redukcyjny do studni PP DN1000?

Parametr	Typowa specyfikacja
Otwór od góry (górne gniazdo)	Ø1000 mm wewnętrzna (pasuje do wału/przedłużenia na zewnątrz)
Otwór dolny (dolny czop/gniazdo)	Ø600 mm / Ø450 mm / Ø315 mm (możliwość dostosowania)
Wysokość	250 mm / 500 mm / 750 mm (najczęściej: 500 mm)
Grubość ścianki	6–10 mm (dostępna opcja wzmocniona żebrami)
Tworzywo	Polipropylen pierwotny lub recyklingowy (PP), MFI 2–6
Typ złącza	Czop i gniazdo z uszczelkami dwuwargowymi EPDM
Cechy	Pionowe żebra usztywniające, opcjonalne wtopione uchwyty szczebli drabiny, antypoślizgowa faktura na zewnętrznej powierzchni

Stożki mają zazwyczaj gładkie ścianki i zewnętrzne żebra zapewniające odporność na wyboczenie po zakopaniu.

Jak ZHONGYUE projektuje wysokiej jakości plastikową formę stożkową włazu PP DN1000

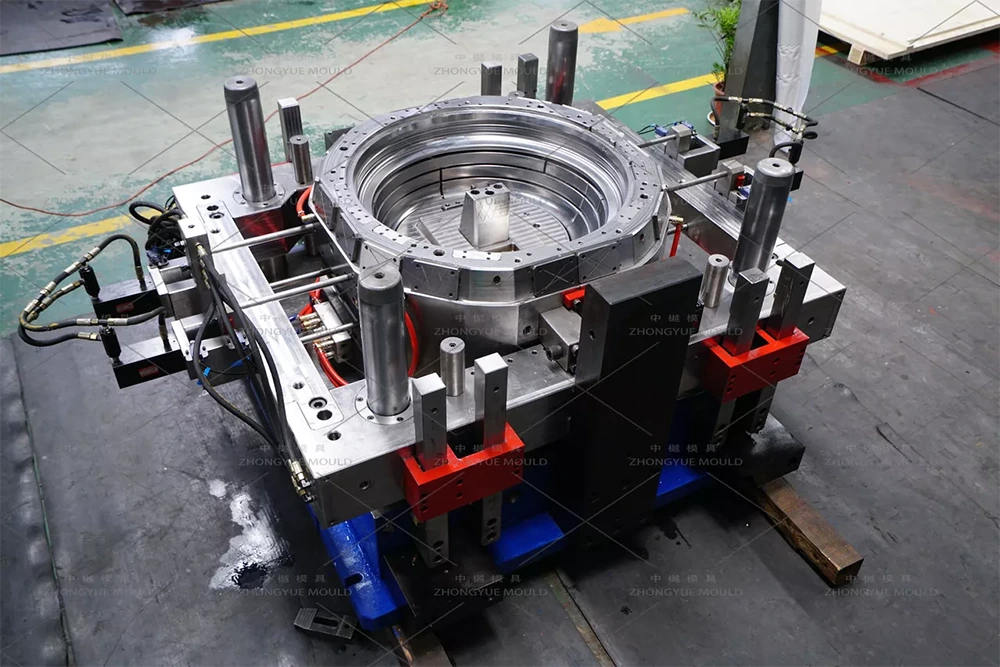

① Dzielona wnęka (forma z skosem / forma dwupołowa) dla geometrii stożkowej

Stożkowy stożek zapobiega osiowemu zdzieraniu się z litego rdzenia/wnęki. Nasze formy stożkowe wykorzystują:

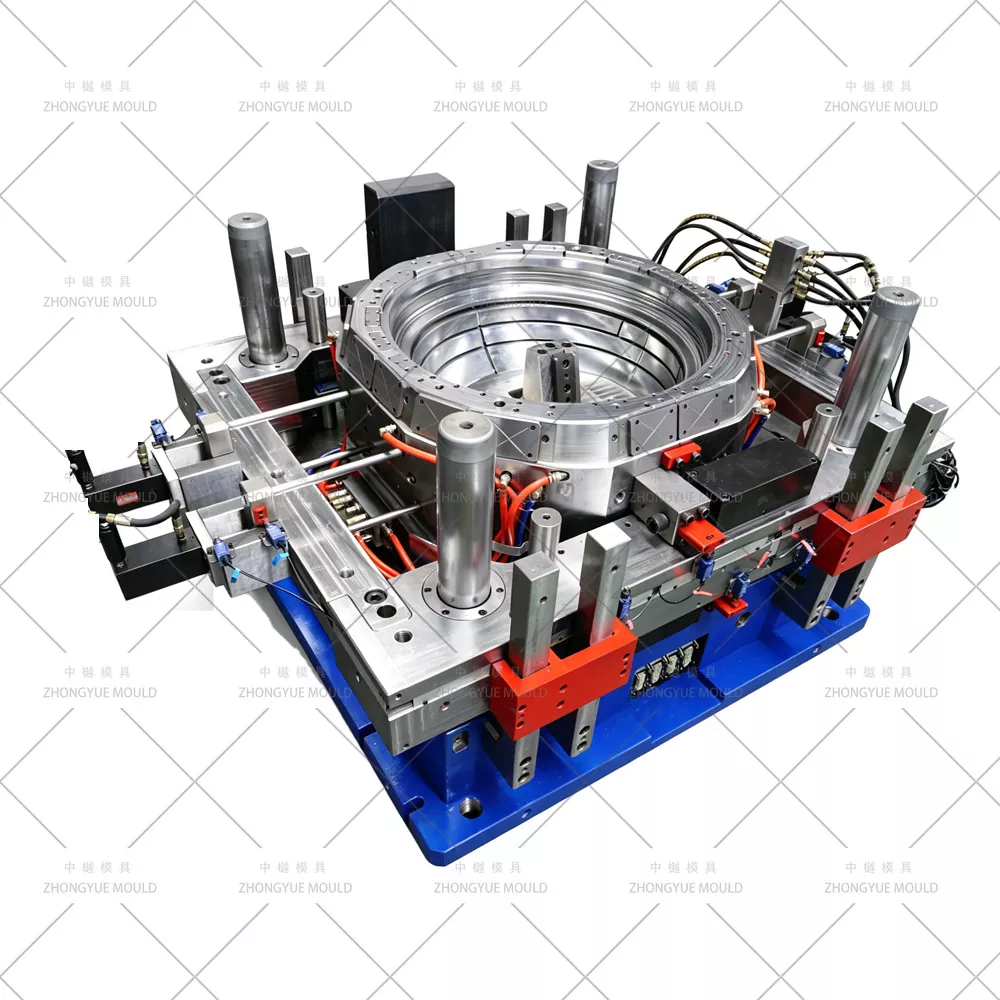

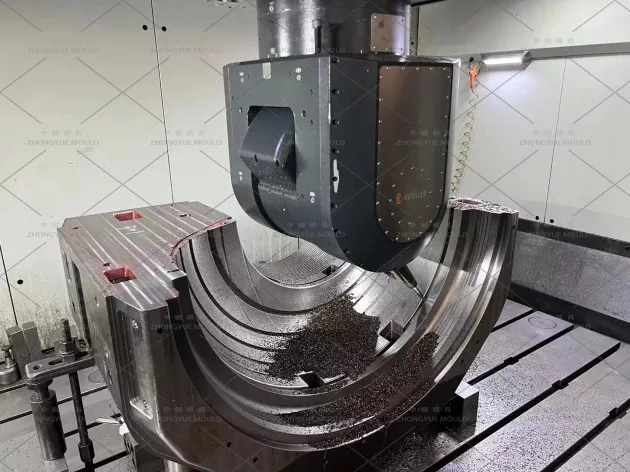

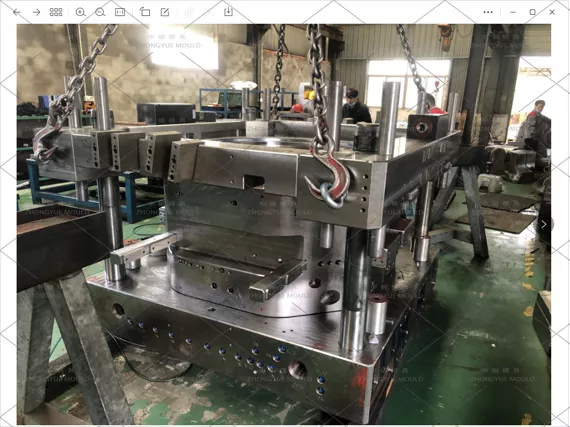

Konstrukcja z dzieloną wnęką (2-pół lub 3-segmentowa forma płatków) obsługiwana przez cylindry hydrauliczne lub ustawione pod kątem kołki prowadzące do bocznego otwierania.

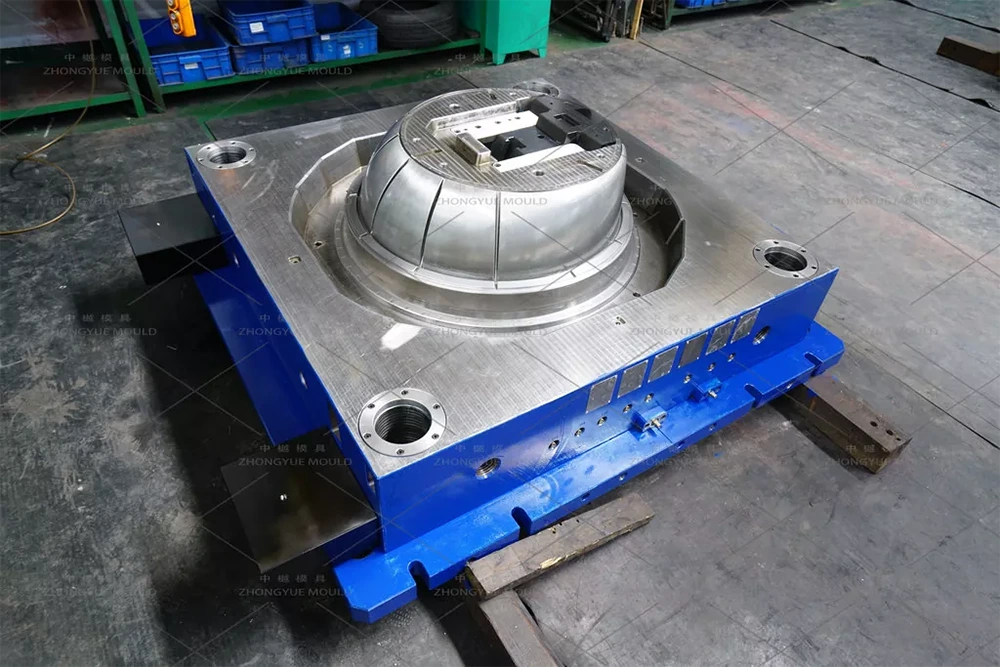

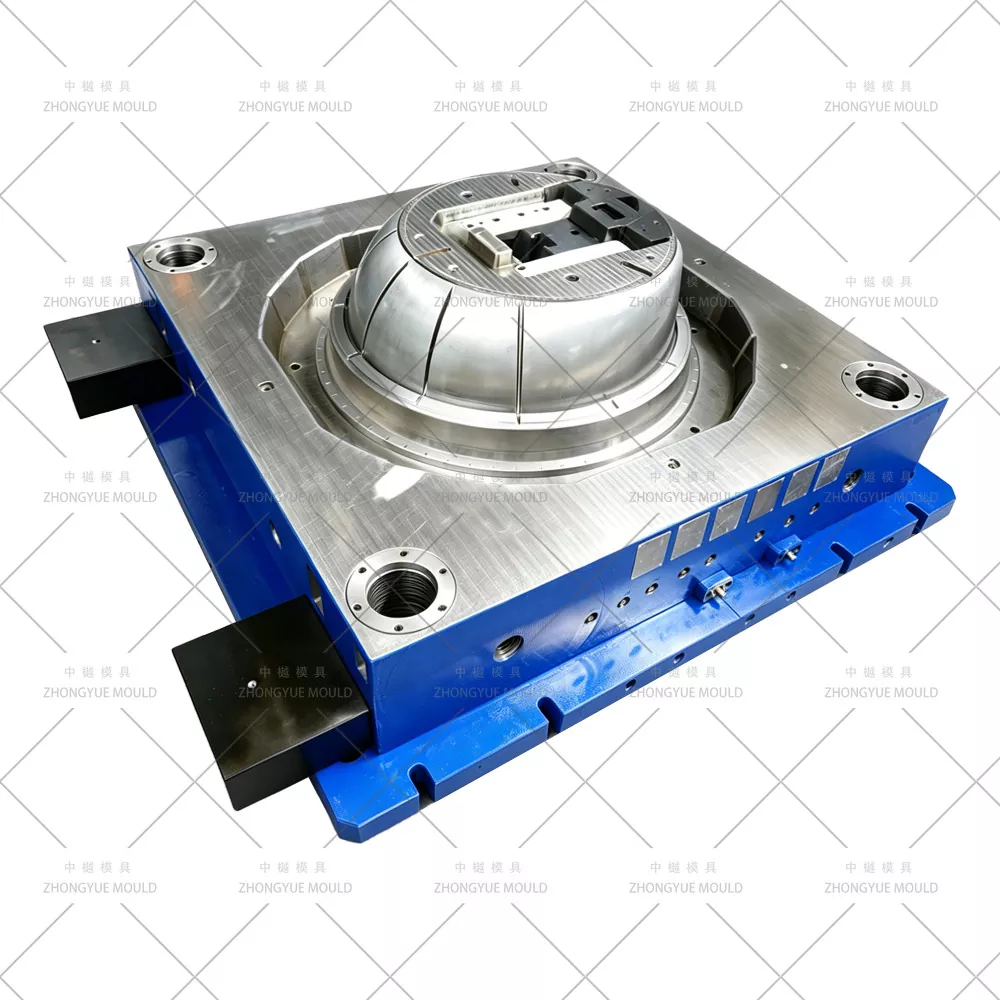

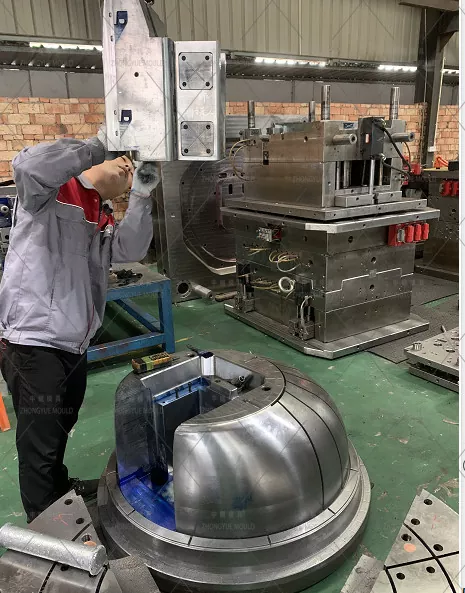

Rdzeń wewnętrzny (trzpień) jest zazwyczaj nieruchomy lub lekko chowany; produkt uwalnia się po otwarciu podzielonej wnęki.

Powierzchnie rozdzielające są szlifowane do ±0,01 mm, aby zminimalizować powstawanie wypływów na powierzchni stożka.

Kąt pochylenia rdzenia wewnętrznego: 1°–2° (w zależności od strefy); odpowiednio dopasowana zewnętrzna wnęka dzielona.

② Chłodzenie głębokiej komory – przegroda rdzenia

Chłodzenie kontroluje czas cyklu (zwykle 70–120 sekund dla stożków H=500 mm):

Rdzeń wewnętrzny: Głęboko nawiercona przegroda z rurką bełkotkową osiągającą pełną głębokość stożka → równomierne chłodzenie od wewnątrz na zewnątrz i minimalizuje owalność.

Split Cavity Shell: Strefowe linie wodne w odległości 18–22 mm od powierzchni formy.

Niezależne strefy temperatur dla rdzenia i wnęki w celu zarządzania różnicowym skurczem PP.

③ Kompensacja skurczu PP i precyzja rowków uszczelniających

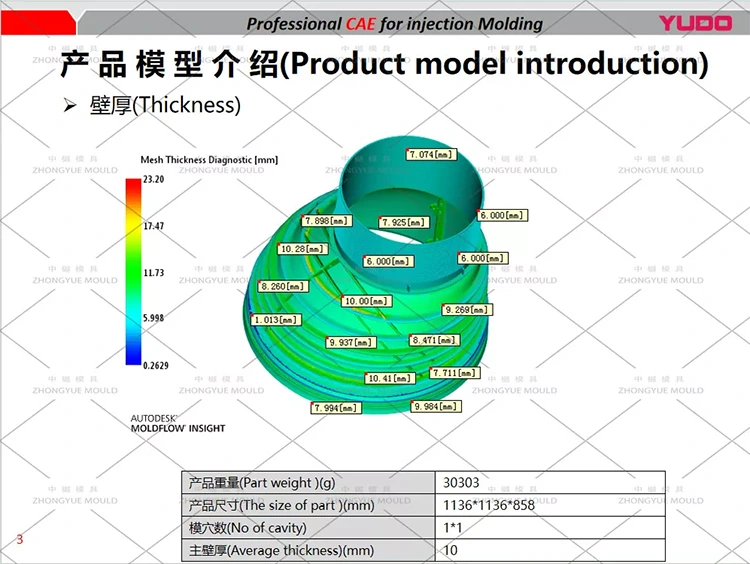

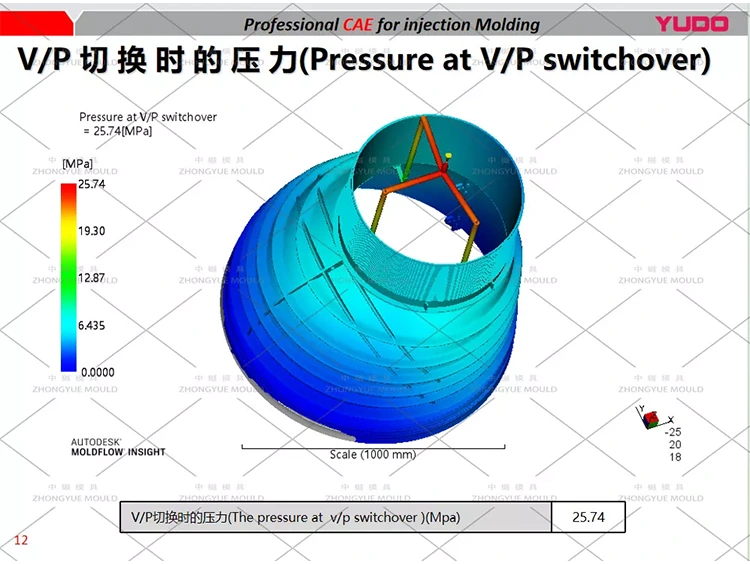

Mold CAD skompensował skurcz izotropowy PP 1,6–1,8%, na żądanie zweryfikowany przez Moldflow.

Górne i dolne rowki uszczelki (dla pierścienia uszczelniającego EPDM / uszczelki wargowej) obrobione maszynowo z tolerancją ± 0,05 mm → zapewniają wodoszczelne połączenie z sąsiednim wałem/podstawą/pokrywą.

Powierzchnia wewnętrzna Ra ≤ 0,8μm (wersja gładka); zewnętrzne żebra o jasnej fakturze kamienia.

④ Wybór stali – odporność na zużycie i trwałość

Część	Zalecana stal	Twardość	Notatka
Baza formy	S50C /	—	Wzmocnione drążki ściągające
Wkładki z dzielonymi wgłębieniami	P20 Wstępnie hartowane	HRC 28–33	Zdjęcia standardowe, 500 tys.–1 mln
Wewnętrzny rdzeń / trzpień	P20 Wstępnie hartowane	HRC 28–33	P20 preferowany ze względu na lepszą odporność na szok termiczny w głębokim rdzeniu
Płytki ścierne / prowadnice ślizgowe	Azotowany 718H	—	Zmniejsz tarcie podczas dzielonego działania

⑤ Bramkowanie i wentylacja

Zwykle boczna brama wentylatora lub zakładka na końcu o większej średnicy (górny koniec Ø1000 mm), aby wypełnić w dół, minimalizując uwięzienie powietrza w stożku.

Odpowietrzniki linii podziału wzdłuż stożka + korki odpowietrzające w strefie ostatniego napełniania.

Standard zimnego kanału; gorąca dysza opcjonalna na dedykowanych liniach o dużej objętości.

⑥ Blokady wyrzutowe i zabezpieczające

Wyrzut poprzez płytę wyrzutnika naciskającą na kołnierz/ramię, gdy otwiera się dzielona wnęka; czasami wspomagany przez pierścień ściągający.

Hydrauliczne czujniki blokady zapobiegają zamknięciu formy, jeśli dzielona wnęka nie jest całkowicie zamknięta lub rdzenie nie są wycofane.

Typowe zastosowania

Studnie inspekcyjne ścieków komunalnych i burzowych: Łączą wał Ø1000 mm ze standardową ramą pokrywy (adapter pokrywy DN600/DN450/DN315 → DN315 lub DN190)

Komory przydrożne: Z adapterami pokryw do dużych obciążeń, przystosowanymi do ruchu drogowego (D400/F900)

Modułowe systemy komór: Kompatybilne z wałkami PP (250/500/750/1000 mm) i podstawami stołowymi — pełna zgodność z EN 13598-2 w przypadku produkcji z certyfikowanego PP

Komory tłumiące wodę deszczową / komory nasiąkające: Jako przejście do pokrywy dostępowej

Dlaczego ZHONGYUE MOLD do formy stożkowej włazu?

Kompletny system form komory inspekcyjnej – wykonujemy podstawę (2/3/4-kierunkową) + wał (250–1000 mm) + stożek (różne redukcje) + ramę pokrywy — wszystko w jednym miejscu dla dostawców systemów komór.

Doświadczenie w dzieleniu wnęki – Szlifowane powierzchnie podziału, minimalny wypływ, zabezpieczenie blokady hydraulicznej, precyzyjne zwalnianie stożka.

Chłodzenie głębokiego tłoczenia – bełkotka z rdzeniem z przegrodami + wkładki BeCu → zminimalizowane wypaczenie i krótszy cykl na stożkowej geometrii.

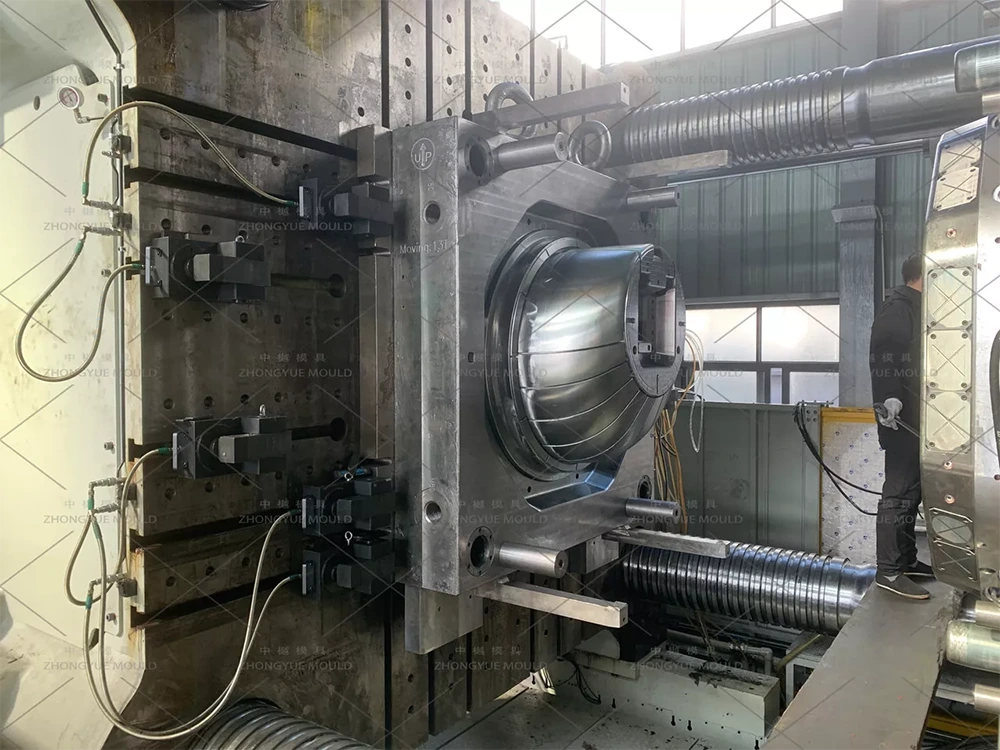

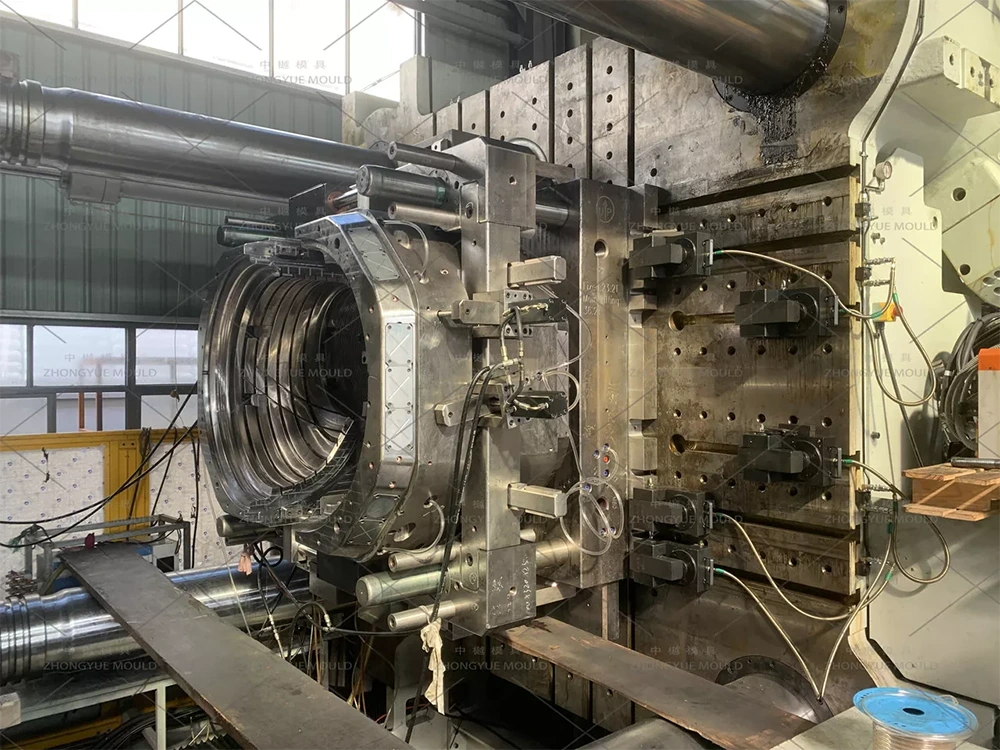

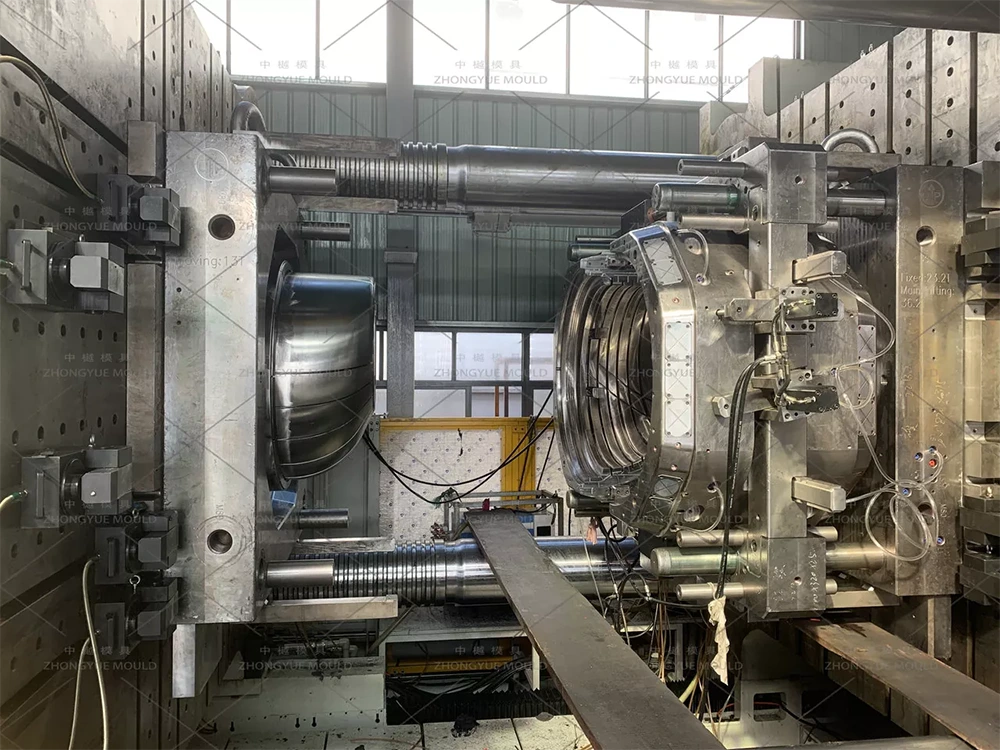

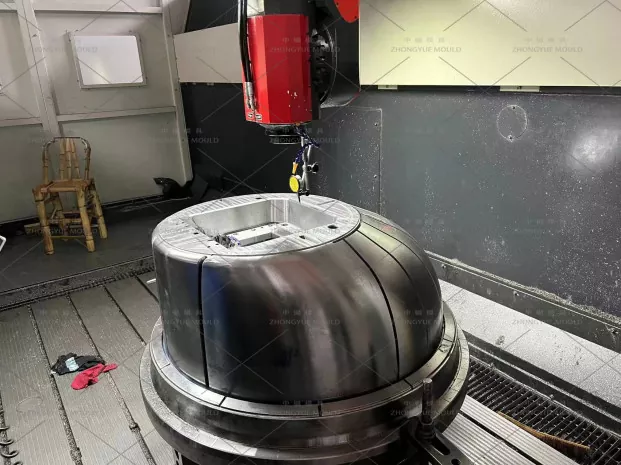

Pełny pakiet kontroli jakości – kontrola CMM, certyfikaty stali, wideo z próby T0 i przykładowy raport wymiarowy przed wysyłką.

Części zamienne i wsparcie — dodatkowe uszczelki, płytki ścieralne, opaski grzewcze (w przypadku gorącej dyszy), zdalne rozwiązywanie problemów.
