Plastikowa forma przedłużająca właz PP DN1000

Plastik Plastik PP DN1000 Forma przedłużająca właz - Komora inspekcyjna L = 1000 mm Forma wtryskowa firmy ZHONGYUE MOLD

W nowoczesnych systemach kanalizacji miejskiej plastikowe studzienki rewizyjne zastępują tradycyjne studzienki ceglano-betonowe lekkimi, odpornymi na korozję i łatwymi w montażu elementami modułowymi. Kompletna komora składa się z:

Podstawa (dolna / pochylona) – z króćcami wlotowymi/wylotowymi

Wały przedłużające / pierścienie wznośne – dopasuj głębokość komory do poziomu gruntu

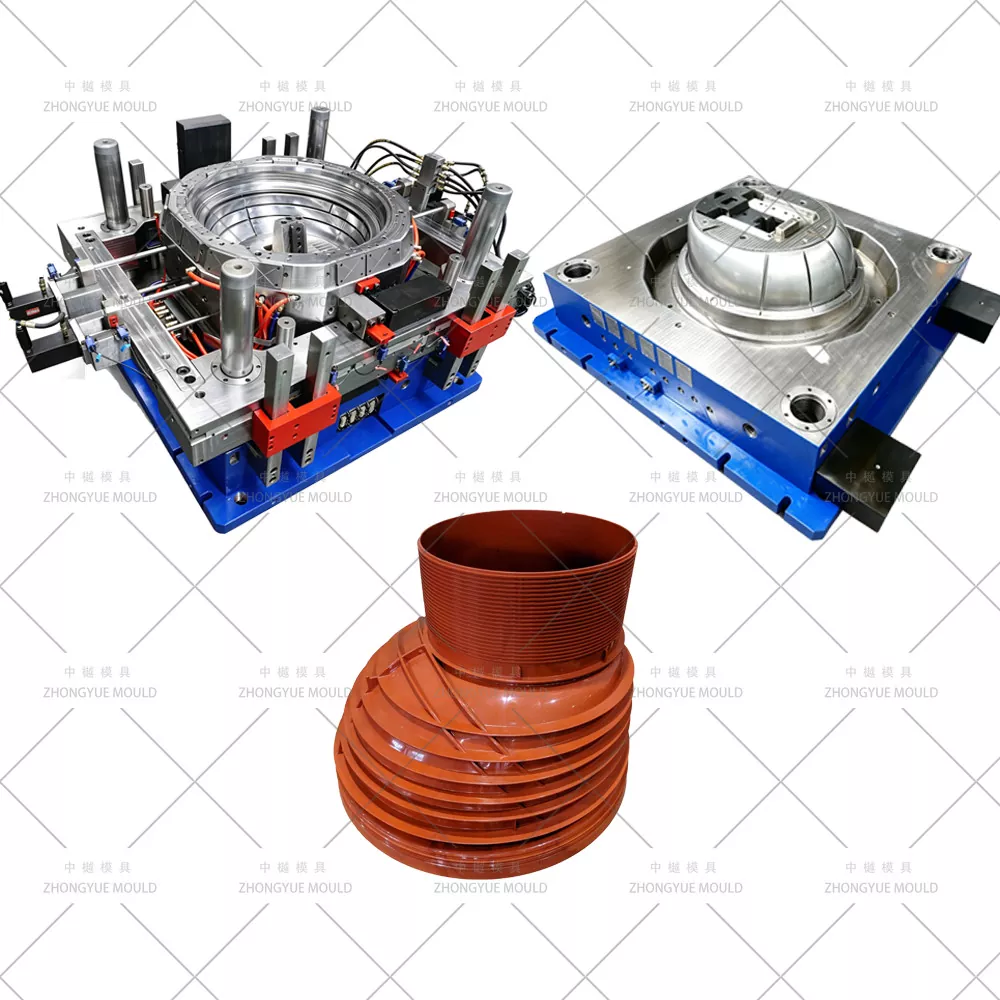

Sekcja stożkowa / redukcyjna

Rama pokrywy i ruszt

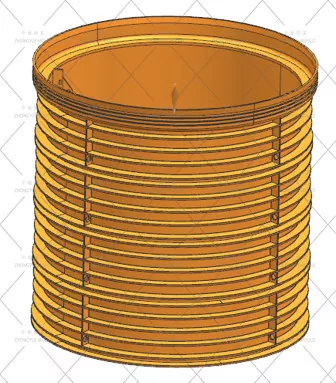

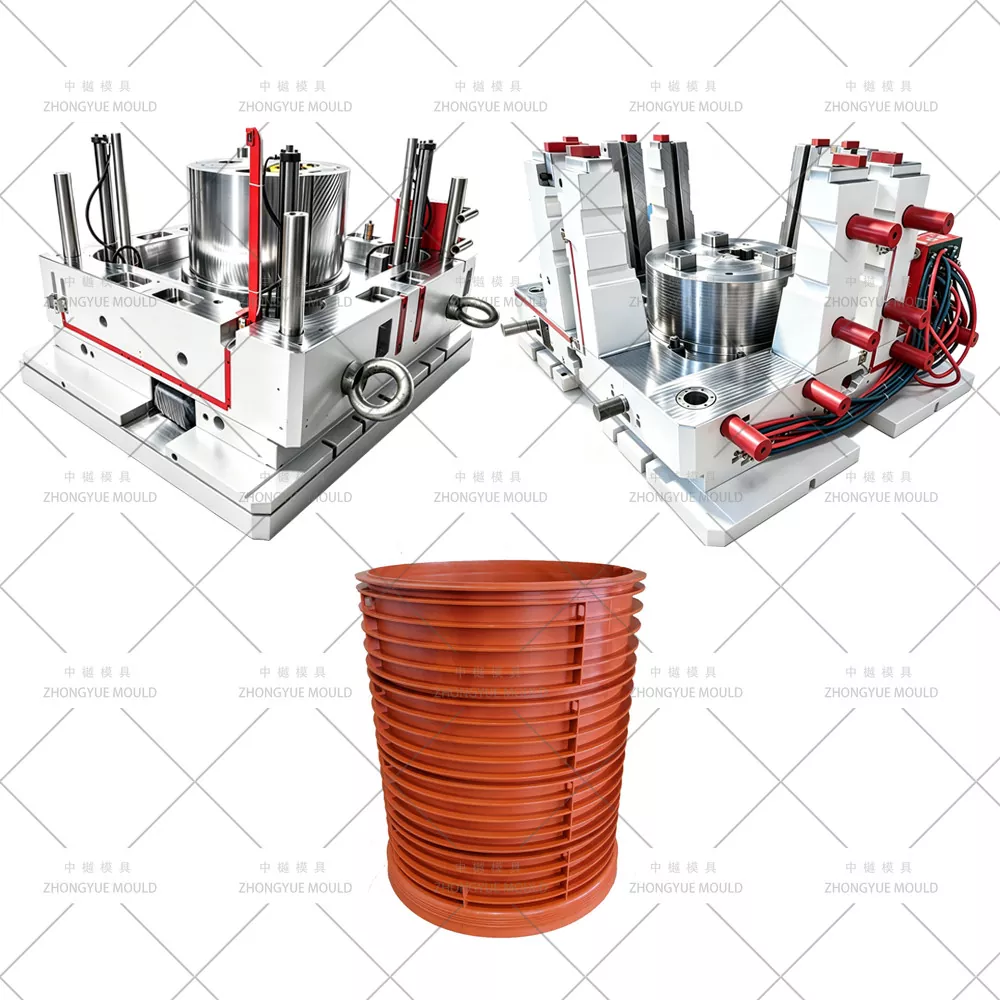

Forma przedłużająca właz z tworzywa sztucznego PP DN1000 (L=1000mm) to precyzyjne narzędzie do wtryskiwania, które wytwarza cylindryczną rurę pionową o gładkich ściankach lub z pionowymi żebrami i wewnętrzną Ø1000mm, pasującą do połączeń kielichowych/czopowych z rowkami uszczelniającymi z gumy EPDM na górze i na dole. W ZHONGYUE MOLD (Huangyan, Taizhou, Chiny) specjalizujemy się w systemach form do studzienek włazowych — obejmujących podstawę, wał (wysokość 250/500/750/1000 mm), stożek i ramę pokrywy — zaprojektowanych do materiału PP (skurcz 1,6–1,8%), chłodzenia w głębokich wnękach i wyjmowania z dzielonej wnęki (z skosem).

Specyfikacje plastikowej formy włazu:

Typowe dane techniczne – Forma wału przedłużającego studnię DN1000 (L=1000mm)

Spraw, aby Twój kolejny projekt plastikowej formy włazowej stał się jaśniejszy!

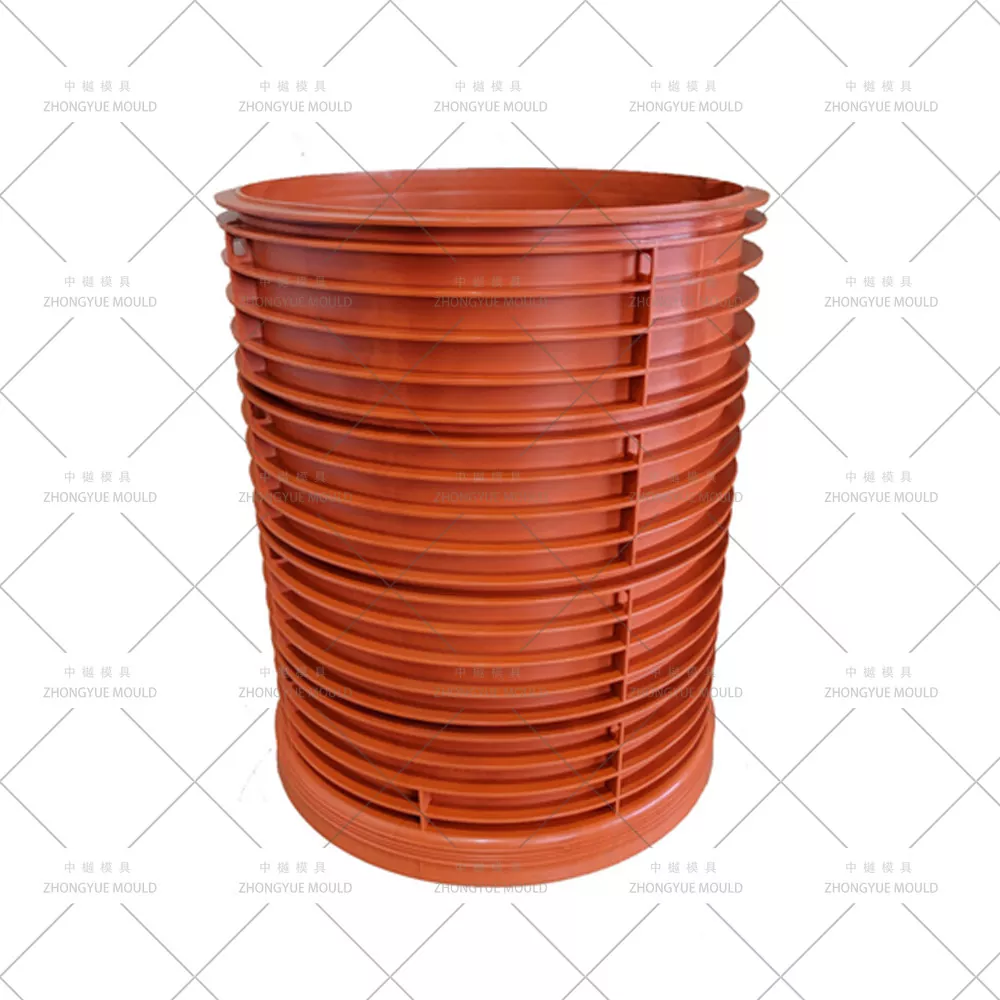

Co to jest wał przedłużający studnię PP DN1000 (L=1000mm)?

Konstrukcja żebra: Opcjonalne zewnętrzne pionowe żebra wzmacniające dla dodatkowej odporności na wyboczenie w przypadku głębokiego zakopania.

Normy: Zgodny z EN 13598-2 / DIN 19534 / GB/T 19472 (w zależności od rynku).

Jak ZHONGYUE projektuje wysokiej jakości formę wału włazu

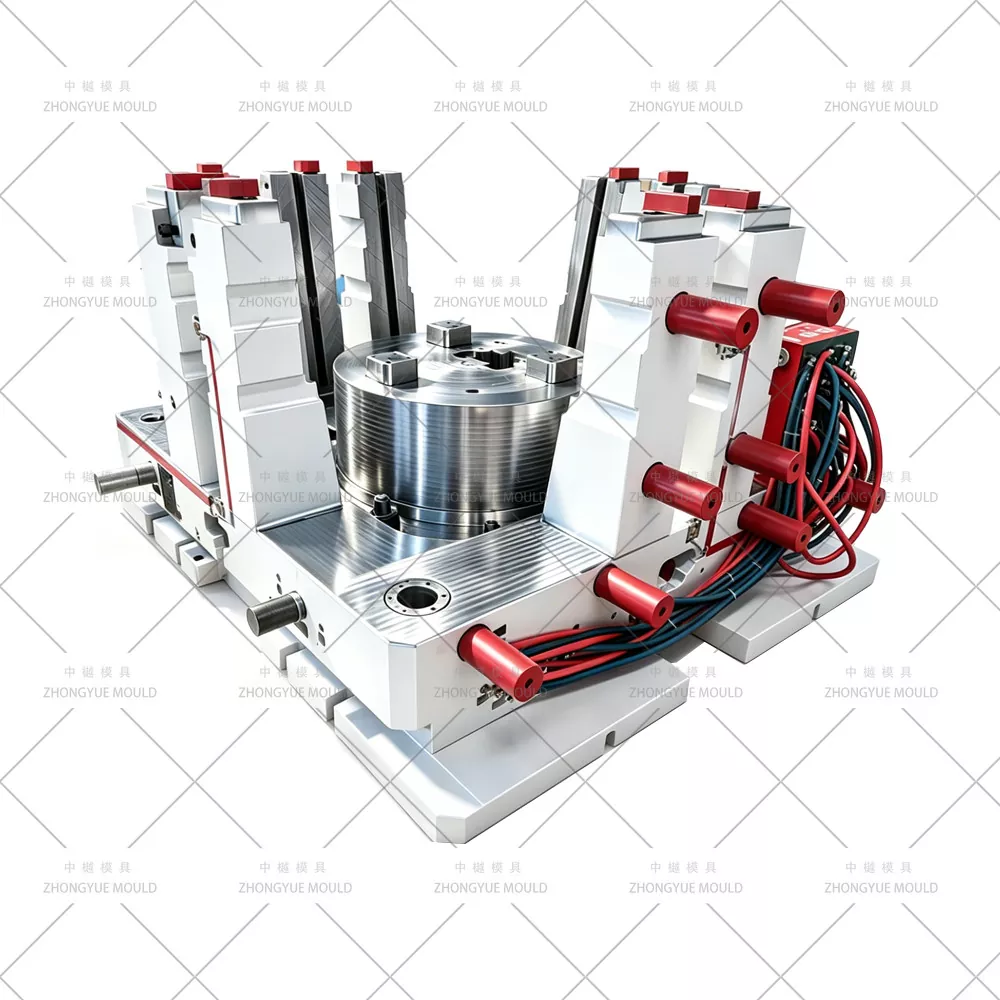

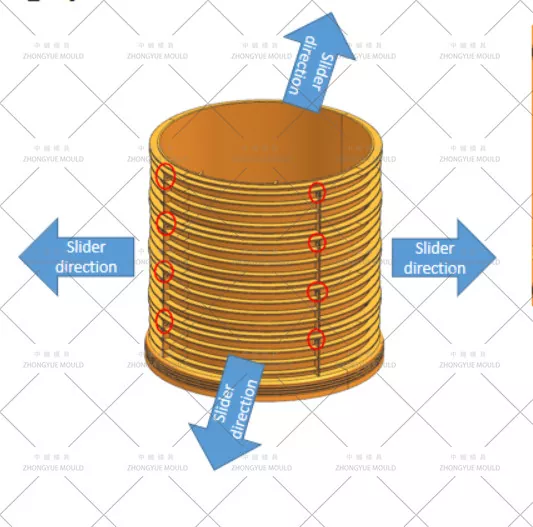

① Dzielona wnęka (z skosem / forma dwuczęściowa) dla bezpiecznego demontażu

Cienkościennej beczki o głębokim tłoczeniu o średnicy 1000 mm × L1000 mm nie można zdjąć z litego rdzenia bez nadmiernego ciągu → wymaga konstrukcji z dzieloną wnęką (哈夫模 / dzielona forma):

Wnęka dzieli się na 2 lub 3 segmenty (połówki/płatki) obsługiwane za pomocą cylindrów hydraulicznych lub kątowych sworzni umożliwiających boczne otwieranie.

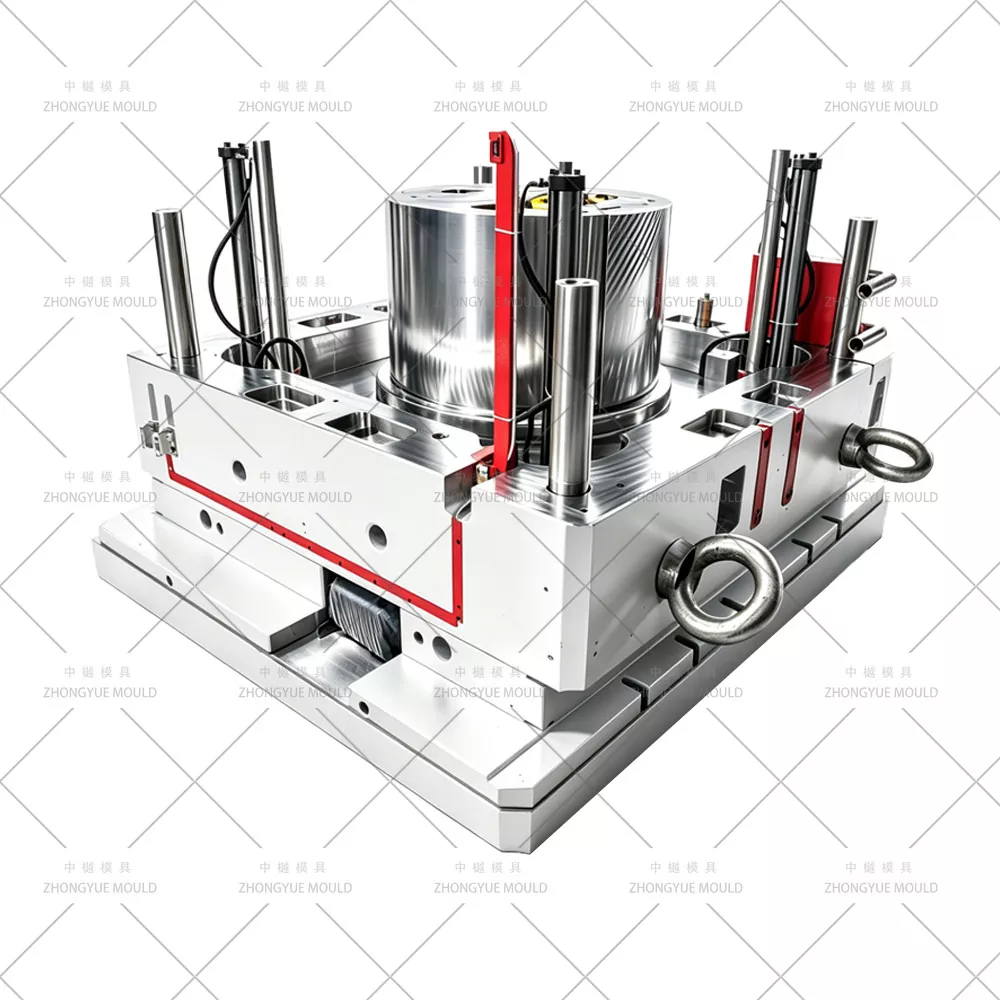

Rdzeń (trzpień wewnętrzny) jest stacjonarny lub chowany; produkt uwolniony przez otwarcie podzielonej jamy.

Precyzyjnie obrobiona linia podziału z minimalnym wypływem; powierzchnie współpracujące, szlifowane i dopasowane.

Kąt pochylenia rdzenia wewnętrznego wynosi zwykle 1°–1,5° (nieco więcej w przypadku zewnętrznego, podzielonego wgłębienia) w celu zapewnienia płynnego uwalniania.

② Chłodzenie głębokiej wnęki – separacja rdzenia wewnętrznego i powłoki zewnętrznej

Chłodzenie dominuje w czasie cyklu (zwykle 90–150 s dla wałów L=1000 mm):

Rdzeń wewnętrzny: Głęboko nawiercona przegroda + rurka bełkotkowa osiągająca pełną głębokość → równomierne chłodzenie od wewnątrz na zewnątrz.

Zewnętrzna dzielona wnęka: szeregowe lub równoległe linie wodne oddalone od powierzchni formy o 20–25 mm; Wstawki BeCu (miedź berylowa) na grubych końcach żeber/wałków.

Niezależna kontrola temperatury rdzenia i wgłębienia w celu zarządzania różnicowym skurczem i zapobiegania owalności.

③ Kompensacja skurczu PP i dokładność rowków uszczelniających

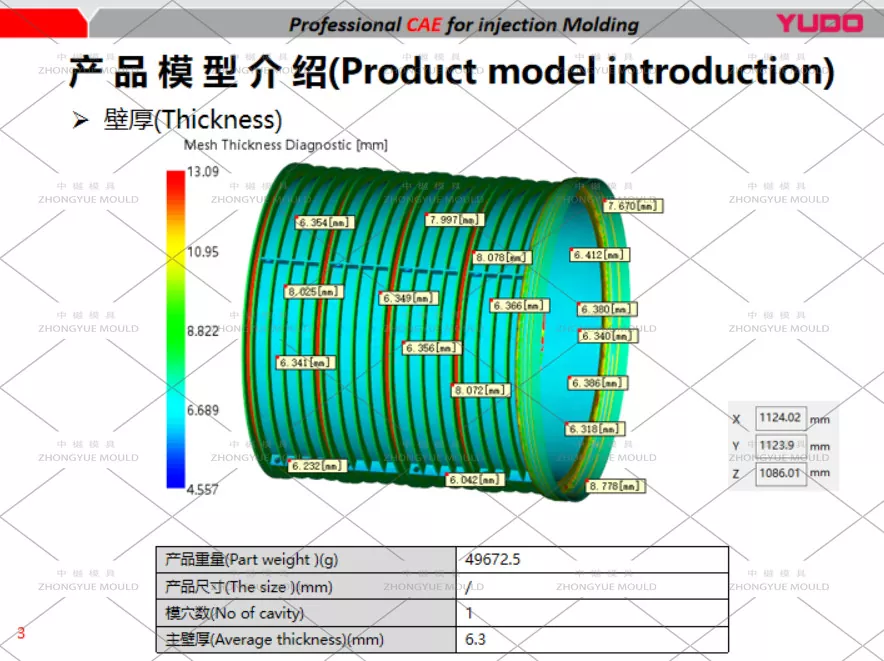

Forma zaprojektowana ze współczynnikiem skurczu PP 1,6–1,8%, kompensowanym izotropowo, w razie potrzeby zweryfikowanym przez Moldflow.

Górne i dolne rowki uszczelniające kielicha (dla uszczelki EPDM z pierścieniem Ø) obrobione maszynowo z tolerancją ± 0,05 mm, aby zapewnić wodoszczelne połączenie z sąsiednim wałem/podstawą/stożkiem.

Powierzchnia wewnętrzna może być gładka (Ra ≤ 0,8 μm) lub o lekkiej fakturze, jeśli jest żebrowana.

④ Wybór stali – zrównoważenie zużycia i kosztów

⑤ Bramkowanie i wentylacja

Zwykle boczna zastawka wentylatorowa lub wiele zachodzących na siebie zastawek na jednym końcu (na dole lub na górze, w zależności od orientacji) do napełniania od końca kielichowego do góry, minimalizując uwięzienie powietrza w głębokiej wnęce.

Otwory linii podziału wzdłuż lufy odprowadzają powietrze – jest to istotne przy głębokim, cienkościennym formowaniu PP, aby uniknąć śladów przypaleń.

Standard zimnego kanału; gorąca dysza opcjonalna dla dedykowanych linii o dużej objętości.

Typowe zastosowania

Miejskie kanały burzowe i sanitarne: Komory inspekcyjne o regulowanej głębokości do budynków mieszkalnych/komercyjnych

Drenaż przydrożny: z adapterami pokryw o dużej wytrzymałości (klasa D400/F900)

Zbieranie wody deszczowej / Odpływy: Jako pion zapewniający dostęp do powierzchni

System modułowy: Możliwość układania w stosy z gumowymi złączami pierścieniowymi na wcisk — można łączyć wiele wałów 250/500/1000 mm, aby uzyskać dowolną głębokość zakopania

Kompatybilne ze standardowymi komorami EN 13598-2, DIN 19534, GB/T 19472, jeśli są produkowane z certyfikowanego PP.

Dlaczego ZHONGYUE MOLD do formy wału włazu?

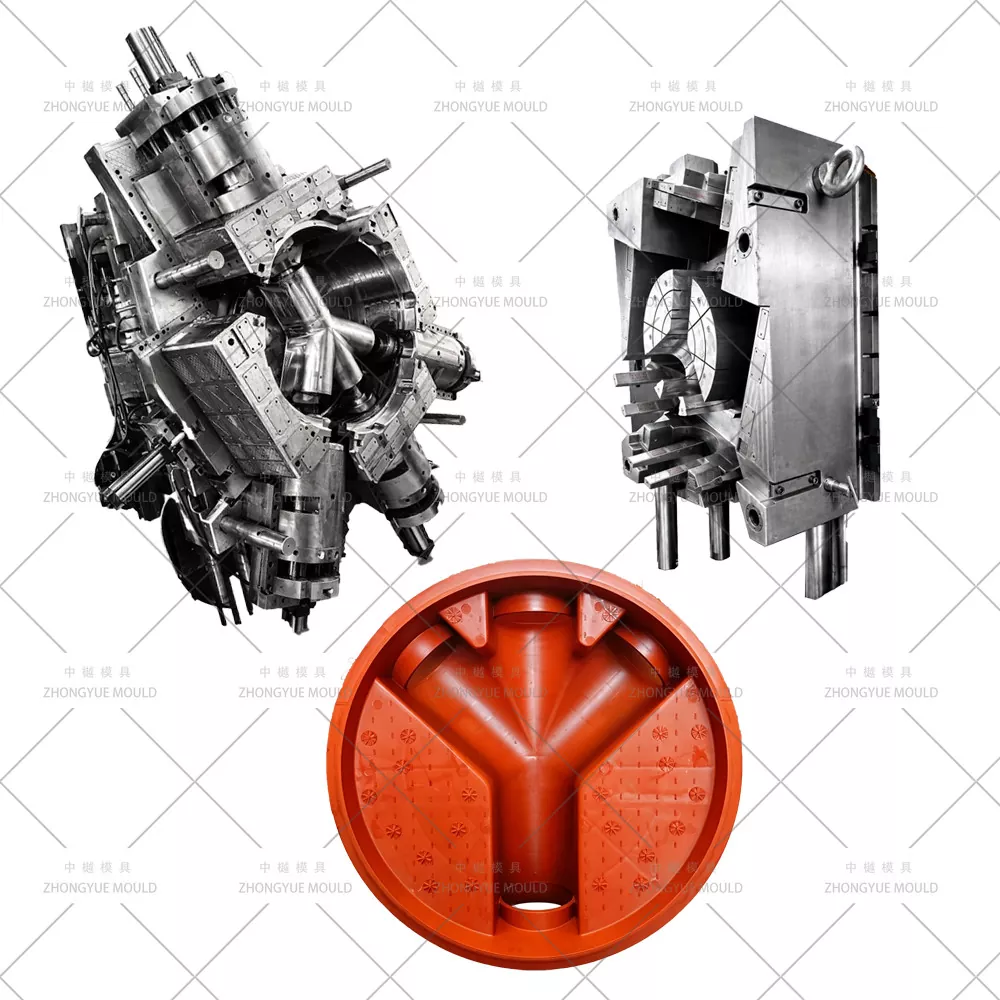

Kompletne możliwości systemu komór – wykonujemy formy dla podstawy + wału (wiele wysokości) + stożka + ramy pokrywy – wszystko w jednym miejscu dla dostawców systemów komór.

Doświadczenie w zakresie chłodzenia metodą głębokiego tłoczenia – bełkotka z rdzeniem z przegrodami + strefowe chłodzenie wnęki w celu zminimalizowania wypaczenia i czasu cyklu na wałach L=1000 mm.

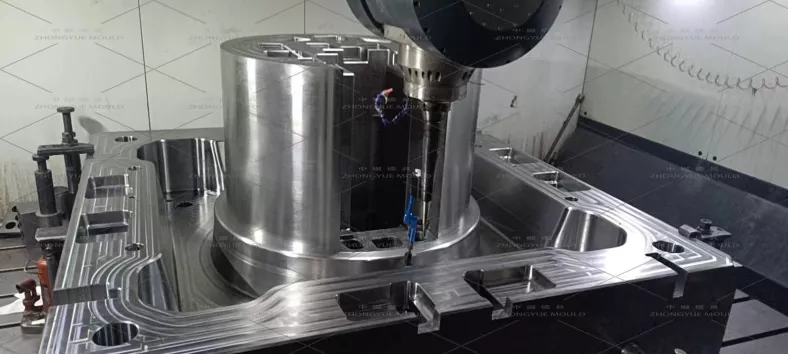

Precyzyjna obróbka dzielonych wnęk – Szlifowane powierzchnie podziału, minimalny wypływ, zabezpieczenie hydrauliczne.

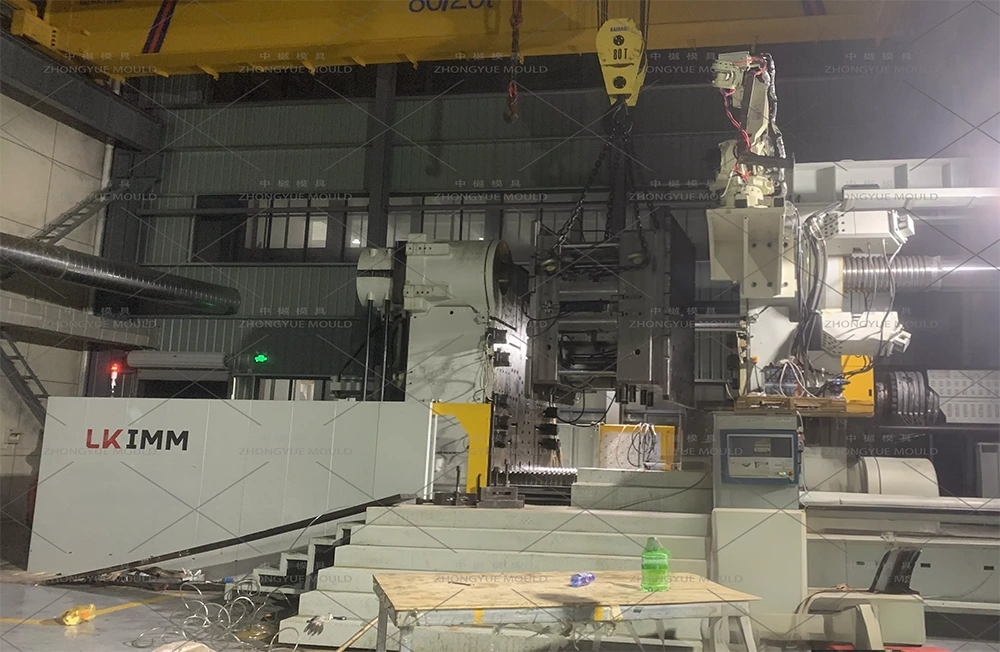

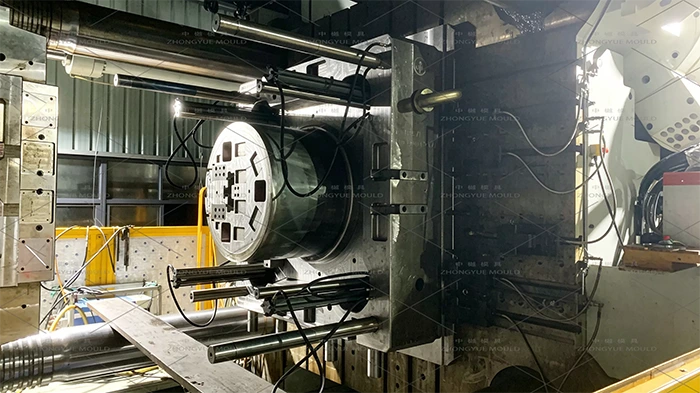

Pełny pakiet kontroli jakości – kontrola CMM, certyfikaty stali, wideo z próby T0 i przykładowy raport wymiarowy przed wysyłką.

Części zamienne i wsparcie — dodatkowe uszczelki, płytki ścieralne, opaski grzewcze (w przypadku gorącej dyszy), zdalne rozwiązywanie problemów.

Rozpocznij projekt formy wału przedłużającego włazu

Niezależnie od tego, czy potrzebujesz formy do studzienki włazowej DN1000 PP L=1000 mm (lub wariantów 500/750 mm), czy też pełnego zestawu form do komory inspekcyjnej (podstawa + wały + stożek + pokrywa), nasz zespół inżynierów jest gotowy.
