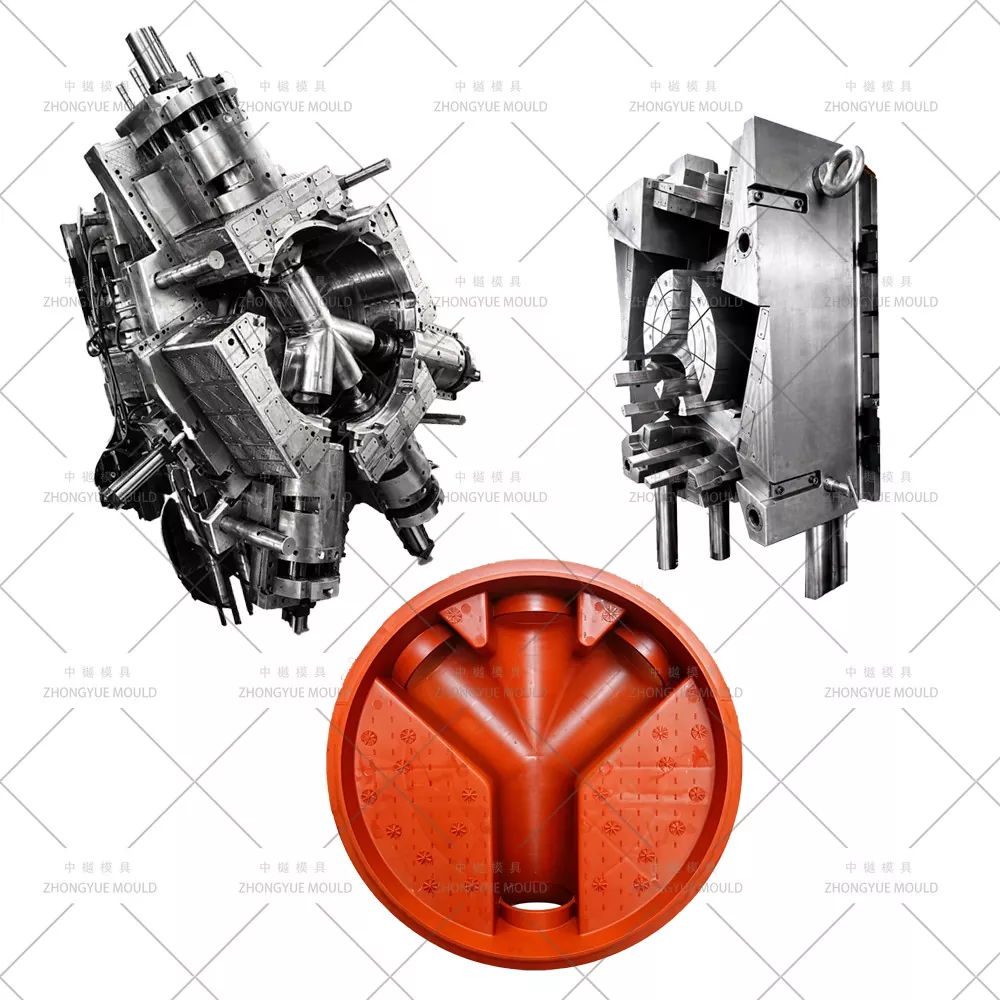

Plastikowa forma podstawy włazu PP DN1000 z 4 drogami

Plastikowa forma podstawy włazu z tworzywa sztucznego PP DN1000 – forma podstawy komory inspekcyjnej firmy ZHONGYUE MOLD

Podziemne sieci kanalizacyjne i kanalizacyjne opierają się na plastikowych komorach inspekcyjnych w zakresie dostępu, czyszczenia i konserwacji. Najbardziej krytycznym elementem jest podstawa studzienki — zazwyczaj podstawa formowana z PP lub PE o dużej średnicy z ławką (kanał przepływowy) i kielichowymi otworami wlotowymi/wylotowymi do podłączenia rur kanalizacyjnych DN150–DN600.

Czterokierunkowa forma podstawy włazu z tworzywa sztucznego PP DN1000 to duże, precyzyjne narzędzie do wtryskiwania, które tworzy podstawę o średnicy wewnętrznej Ø1000 mm z czterema kierunkowymi kielichami rurowymi, integralnie uformowaną podstawą i głęboko tłoczonymi konstrukcjami żebrowymi. W ZHONGYUE MOLD (Huangyan, Taizhou, Chiny) mamy rozległe doświadczenie w projektowaniu i budowie form bazowych studzienek włazowych do PP (skurcz ~1,6–1,8%), charakteryzujących się hydraulicznym wciąganiem rdzenia z 4 stron, chłodzeniem głębokimi wnękami i wzmocnioną konstrukcją bloku wkładek, aby zapewnić dokładność wymiarową i długą żywotność formy.

Specyfikacje plastikowej formy włazu:

Typowe dane techniczne – PP DN1000 4-drogowa forma podstawy studzienki

Spraw, aby Twój kolejny projekt plastikowej formy włazowej stał się jaśniejszy!

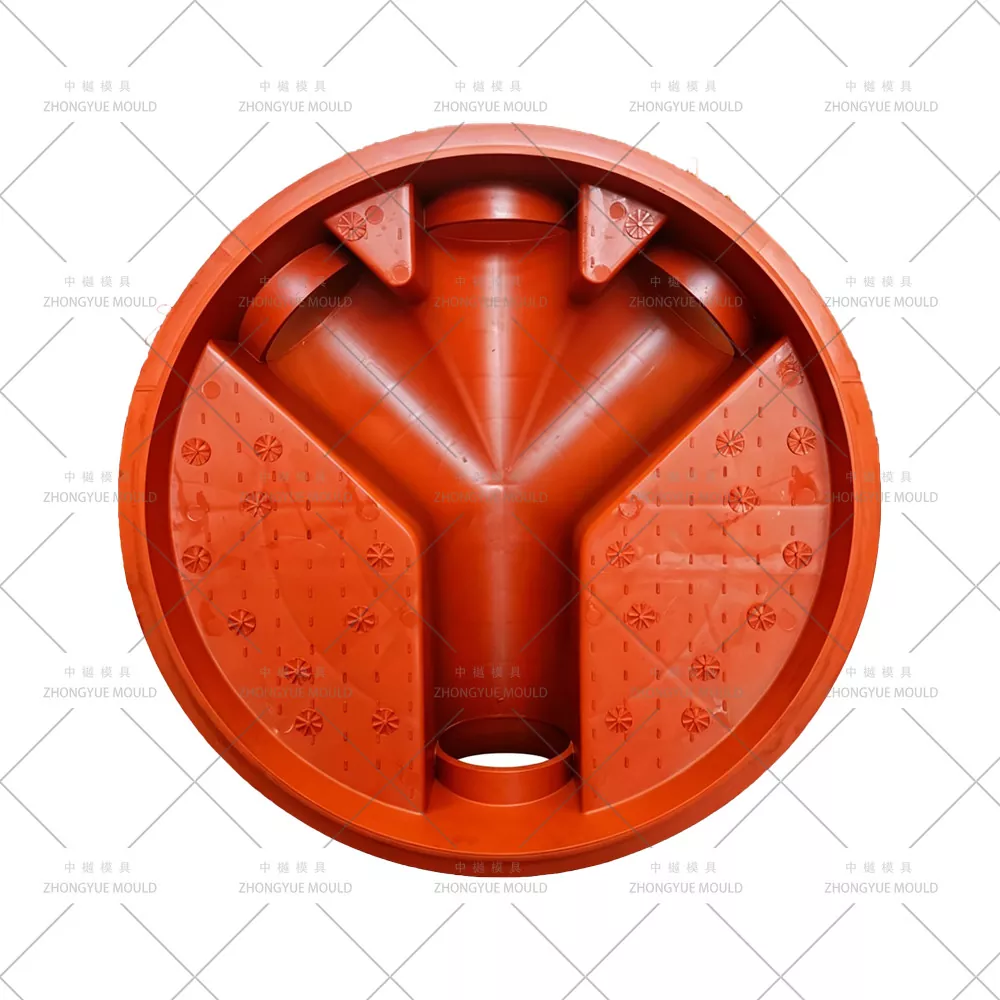

Co to jest czterokierunkowa podstawa studzienki PP DN1000?

Średnica podstawy: Ø wewnętrzna 1000 mm (średnica zewnętrzna zazwyczaj ~ 1140–1200 mm w zależności od grubości ściany)

Konfiguracja: 4-kierunkowa = 1 wlot + 1 wylot (naprzeciwko) + 2 boczne odgałęzienia (mogą być zaślepione na miejscu); gniazda odpowiadają normom EN 13598-2 / DIN 19535

Rozmiary gniazd rurowych: Zwykle DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 konfigurowalne za pomocą wymiennych pierścieni wkładanych

Materiał: Polipropylen dziewiczy lub z recyklingu (PP) — odporny chemicznie, lekki, o długiej żywotności (>50 lat pod ziemią)

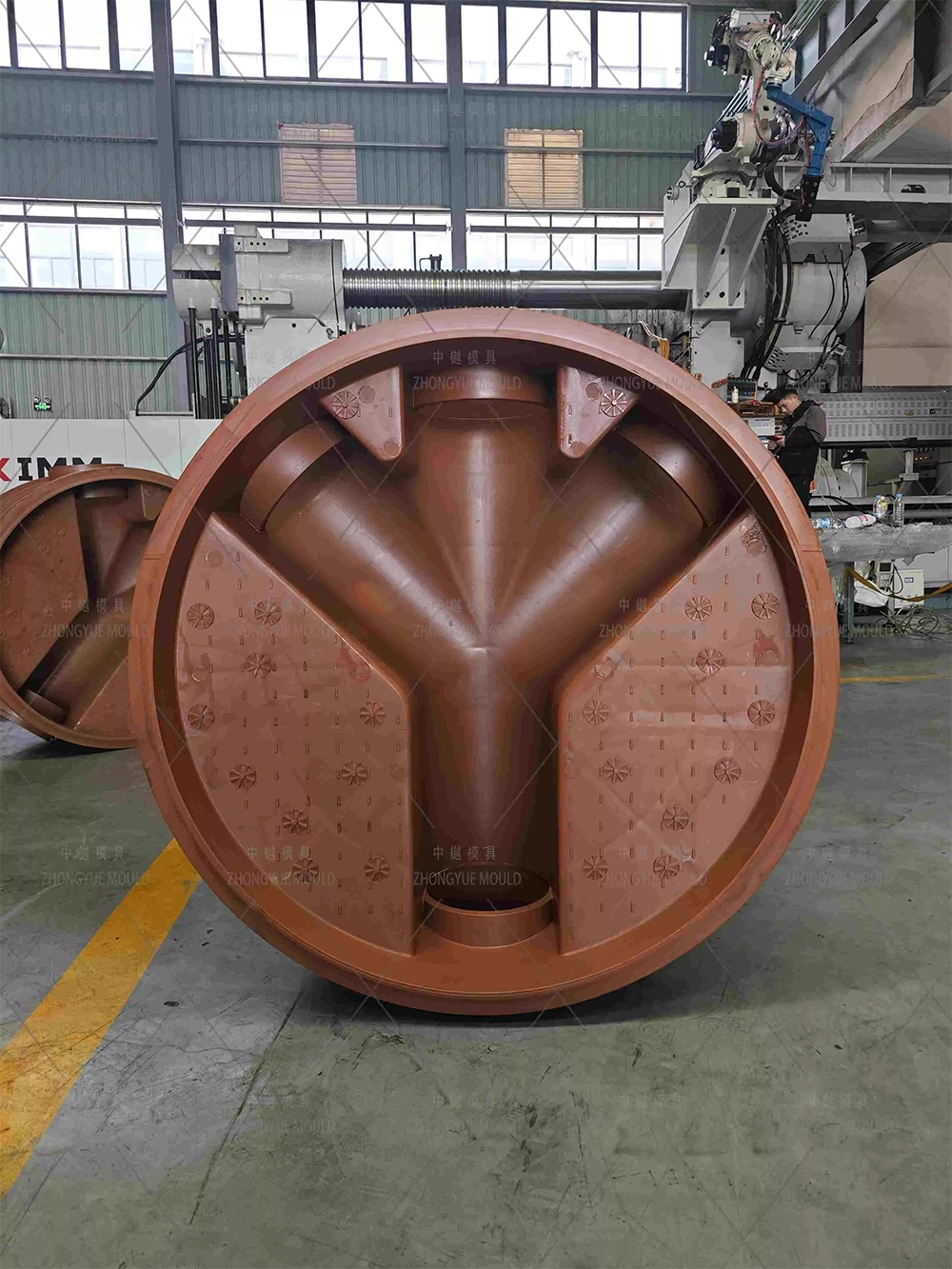

Ławka: Formowany kanał przepływowy (studzienka/stół) kierujący ścieki do wylotu — w zależności od projektu może to być ława o gładkim promieniu lub płaska

Jak ZHONGYUE projektuje wysokiej jakości formę podstawy włazu

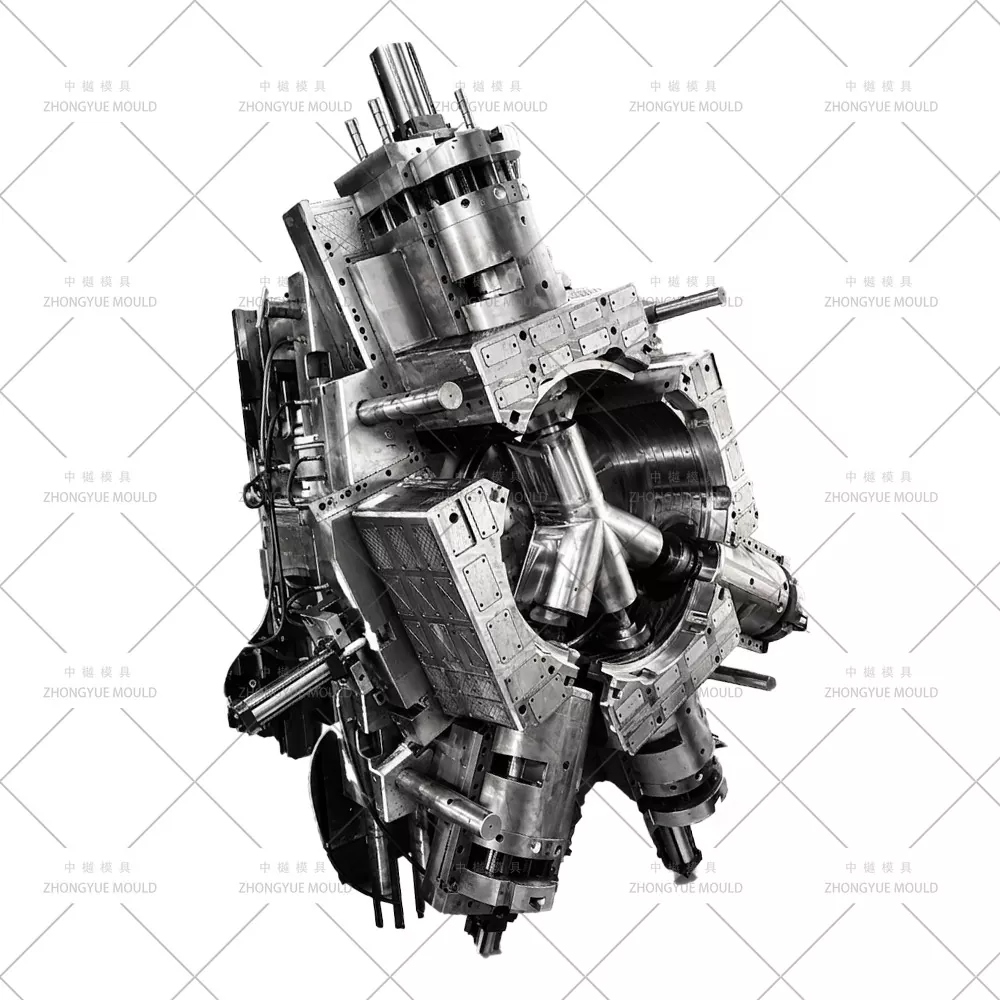

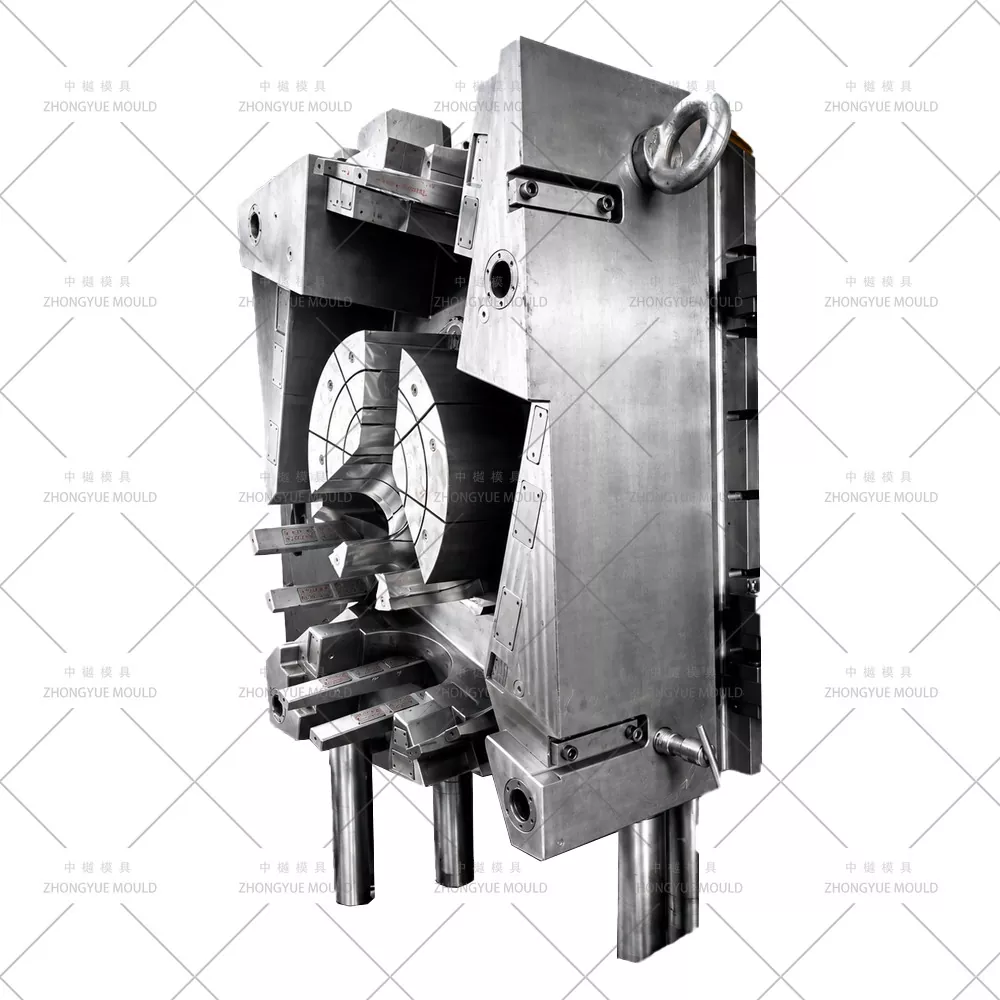

① 4-stronne hydrauliczne ciągnięcie rdzenia do kielichów rurowych

Cechą charakterystyczną 4-kierunkowej podstawy włazu z tworzywa sztucznego PP DN1000 są cztery duże boczne rdzenie tworzące kielichy/dzwony rurowe.

Każdy rdzeń gniazda jest uruchamiany przez niezależne cylindry hydrauliczne (lub podnośniki o dużym kącie w przypadku płytkich gniazd), z wyłącznikami krańcowymi bezpieczeństwa zapobiegającymi zamknięciu formy, jeśli którykolwiek rdzeń nie jest całkowicie wycofany/przesunięty.

Kąty pochylenia gniazda są precyzyjnie obliczane (zwykle 1°–2°) za pomocą chromowanych sworzni/tulejek rdzeniowych, co zapewnia płynne wyciąganie i długą żywotność.

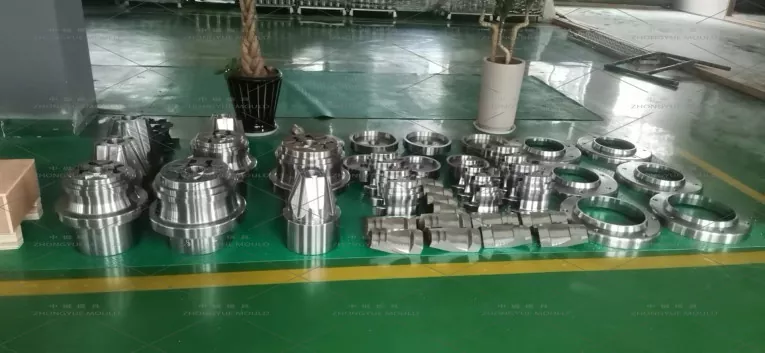

Wymienne pierścienie wkładane umożliwiają stosowanie rur o różnych średnicach (DN150–DN600) bez konieczności ponownej obróbki całego rdzenia, co stanowi oszczędność kosztów dla dostawców systemów komór.

② Chłodzenie wgłębne i konstrukcja z blokiem wkładanym

Podstawy studzienek mają grube ściany (8–15 mm) i głębokie tłoczenie — chłodzenie ma kluczowe znaczenie dla czasu cyklu (zwykle 120–200 sekund).

Rdzeń: głęboko nawiercone przegrody + rurki bełkotkowe sięgające dna głębokiego rdzenia dla równomiernego chłodzenia.

Wnęka (powłoka zewnętrzna): Połączone szeregowo linie wodne w odpowiednich odstępach; Wstawki BeCu (miedź berylowa) w grubych obszarach żeber/ław, aby zredukować gorące punkty.

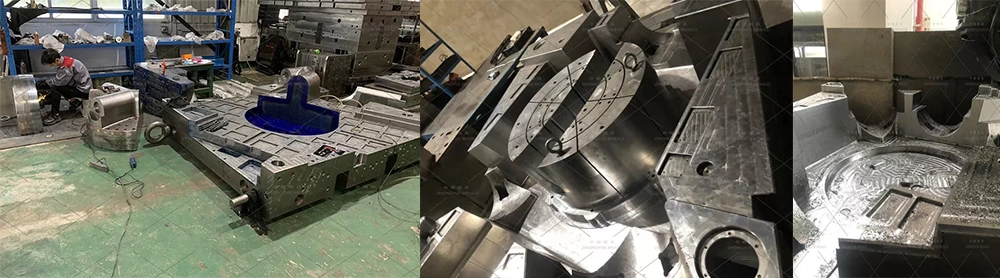

Korpus formy podzielony na precyzyjnie obrobione bloki płytek do równoległej obróbki CNC/EDM → ~40% krótszy czas realizacji, łatwiejsza przyszła konserwacja/wymiana.

③ Wybór stali – trwałość narzędzi wielkoformatowych

④ Szczegóły wyrzutu i ławki

Duża płyta wypychacza z ponad 30–60 sworzniami/tulejami wypychaczy umieszczonymi pod żebrami stołu i kołnierzem obwodowym.

Opcjonalny pierścień zgarniający do wyrzucania górnego kołnierza o dużej średnicy.

Formowana powierzchnia stołu jest polerowana/o kontrolowanej fakturze zgodnie z normami EN dotyczącymi przepływu.

⑤ Biegacz i bramka

Zwykle wlew jedno- lub dwustronny + zasuwa wentylatora/zakładka ze względu na dużą część; w niektórych konstrukcjach stosuje się gorącą dyszę (zasuwę z zaworem sekwencyjnym) w celu zapewnienia równowagi napełniania z wieloma bramkami na bardzo dużych podstawach.

Studnia na zimno i otwory odgazowujące zaprojektowane wzdłuż linii podziału i na końcach stołu, aby uniknąć śladów poparzeń w głębokich wgłębieniach.

Typowe zastosowania

Kanalizacja miejska i kanalizacja deszczowa: Studnie inspekcyjne DN1000 dla inwestycji mieszkaniowych/komercyjnych

Drenaż drogowy i przemysłowy: Z adapterami pokryw do dużych obciążeń, kompatybilnymi z pokrywami studzienek D400/F900

Oczyszczalnie ścieków: Studnie dostępowe dla pompowni i osadników

Systemy gromadzenia wody deszczowej: Jako osadnik/baza sedymentacyjna przed filtracją

Zgodne z normami EN 13598-2, DIN 19535 i głównymi specyfikacjami miejskimi, jeśli są produkowane z certyfikowanego materiału PP.

Dlaczego ZHONGYUE MOLD do formy podstawy włazu?

Sprawdzone doświadczenie w zakresie dużych wgłębień – Podstawy studzienek (Ř315–Ř1200), wały, stożki i ramy pokryw dostarczane do Europy, Morza Śródziemnego i Bliskiego Wschodu.

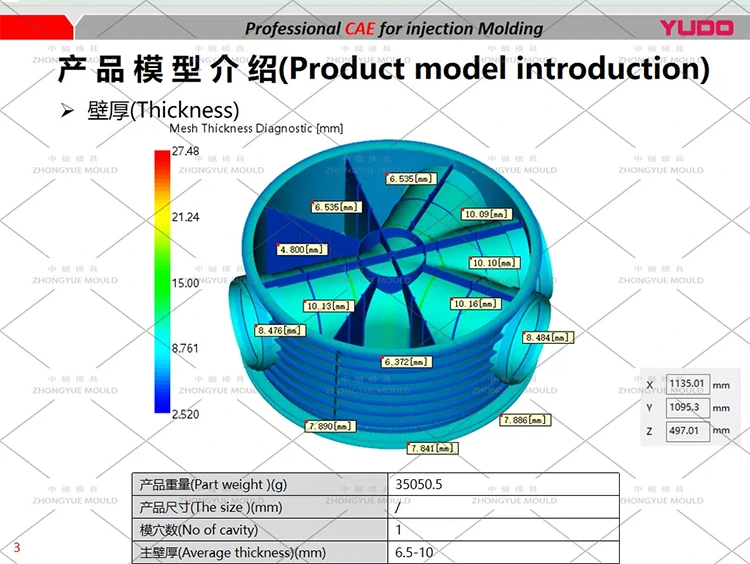

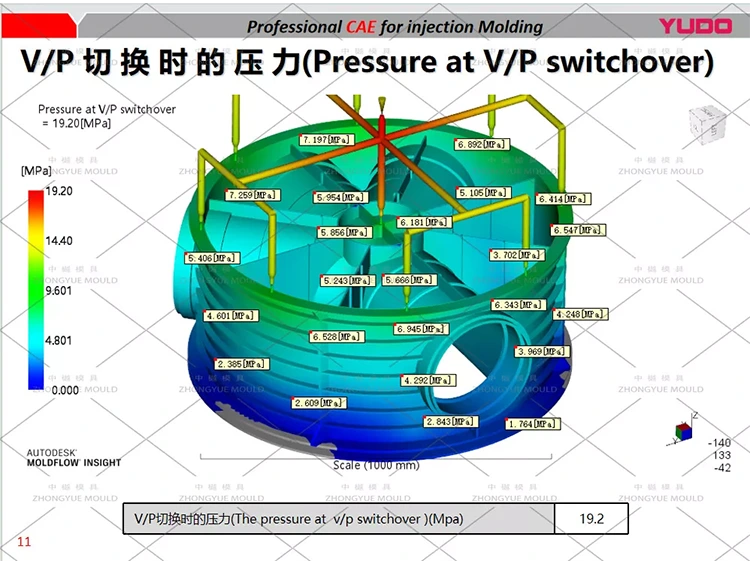

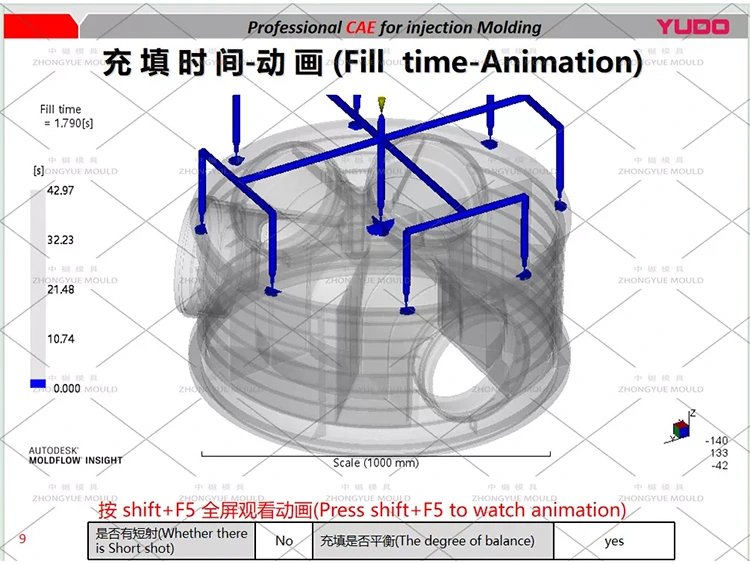

Moldflow i DFM przed cięciem stali — przed obróbką sprawdź wzór wypełnienia, ryzyko zapadnięcia się materiału na stole warsztatowym i równomierność chłodzenia.

Obróbka równoległa z blokami wkładanymi – skraca czas dostawy o ~40%; upraszcza przyszłą renowację zużytych sekcji rdzenia/wnęki.

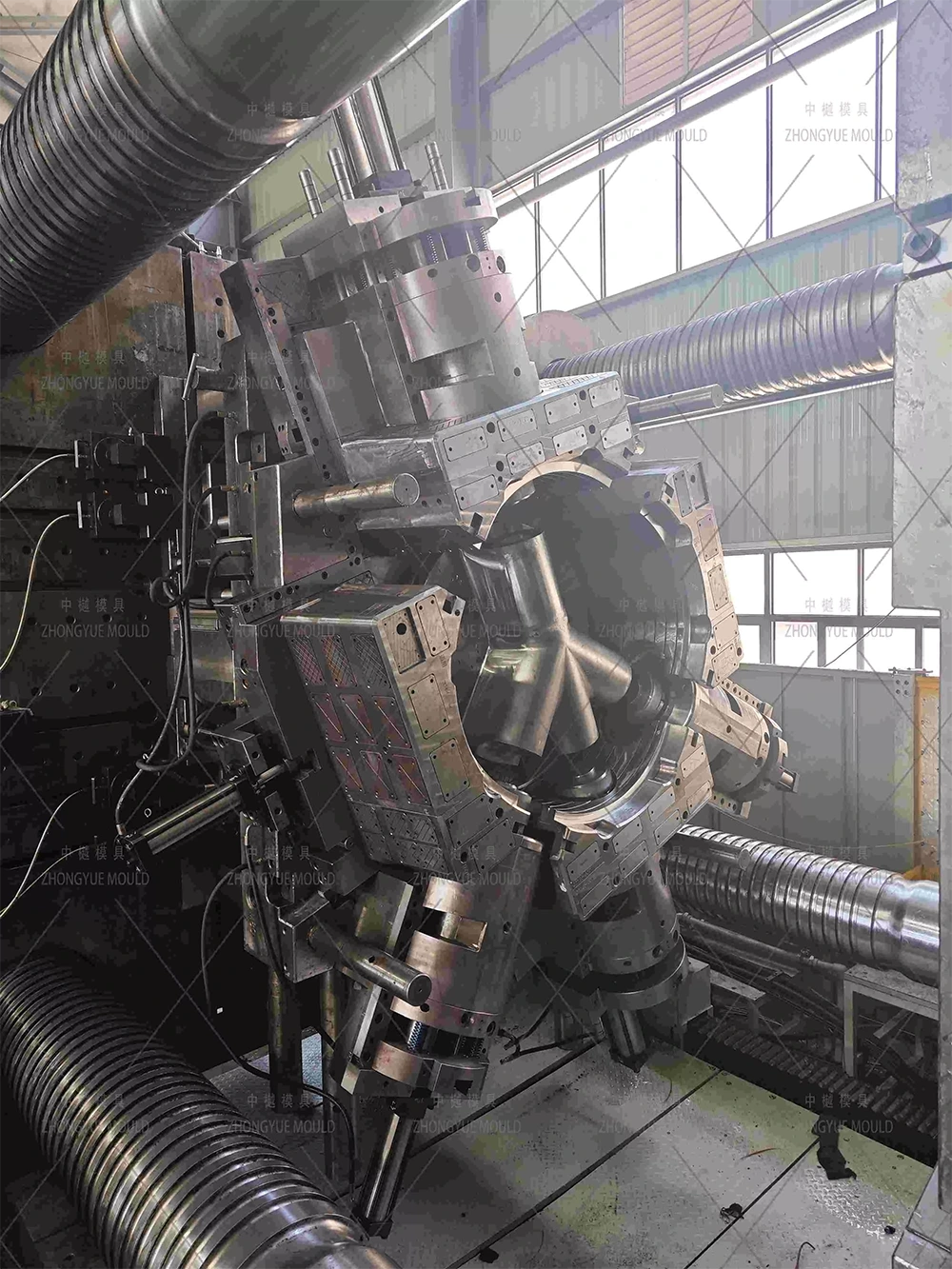

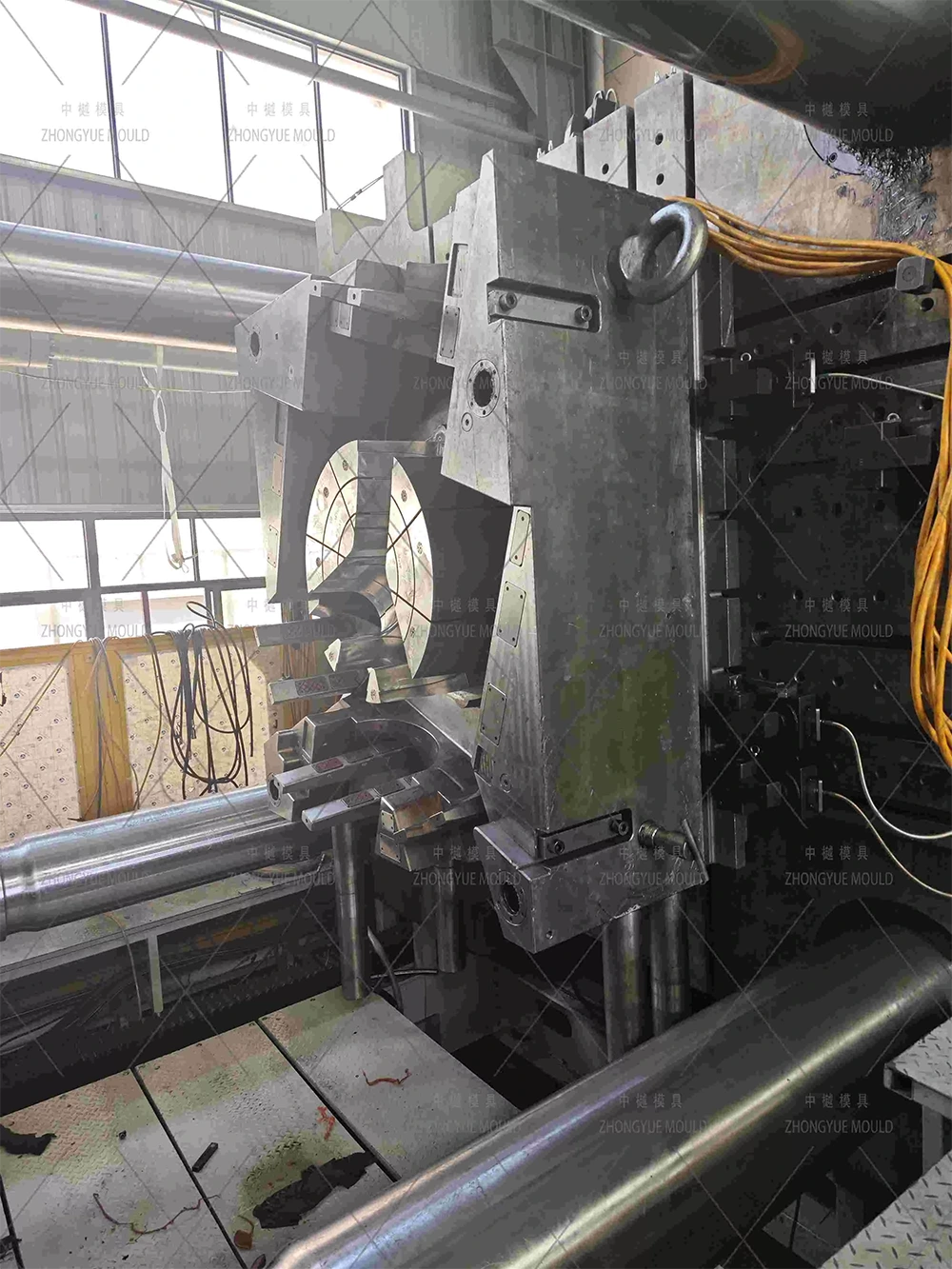

Pełny pakiet kontroli jakości – kontrola CMM, certyfikaty stali, wideo z próby T0 + przykładowy raport wymiarowy przed wysyłką.

Części zamienne i wsparcie – dodatkowe uszczelki, opaski grzewcze (jeśli używana jest gorąca dysza), węże hydrauliczne, pierścienie wkładane do gniazd; zdalne rozwiązywanie problemów.
